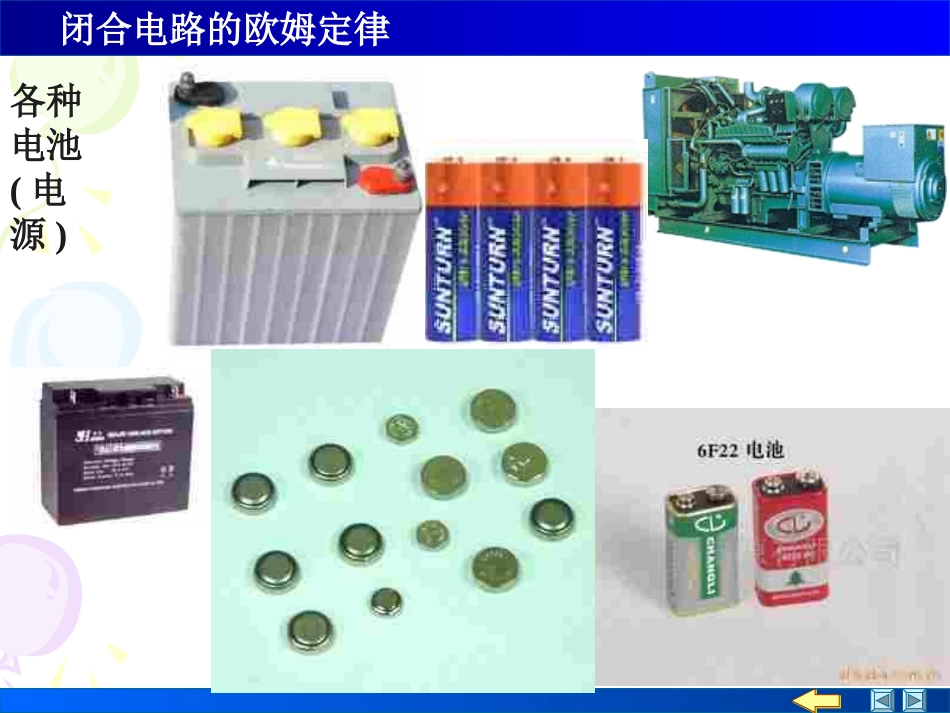

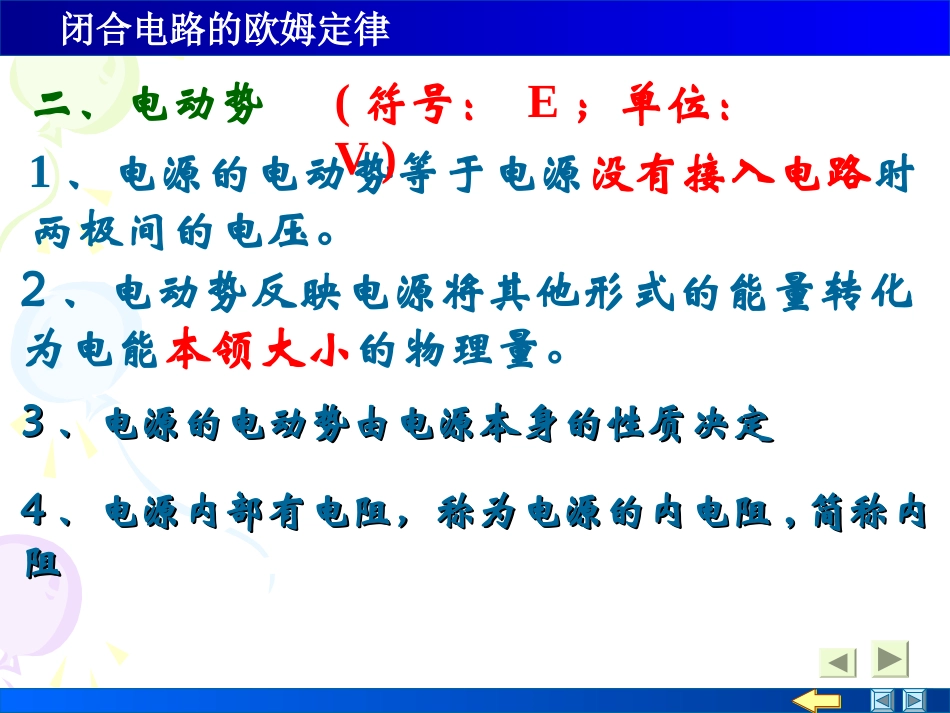

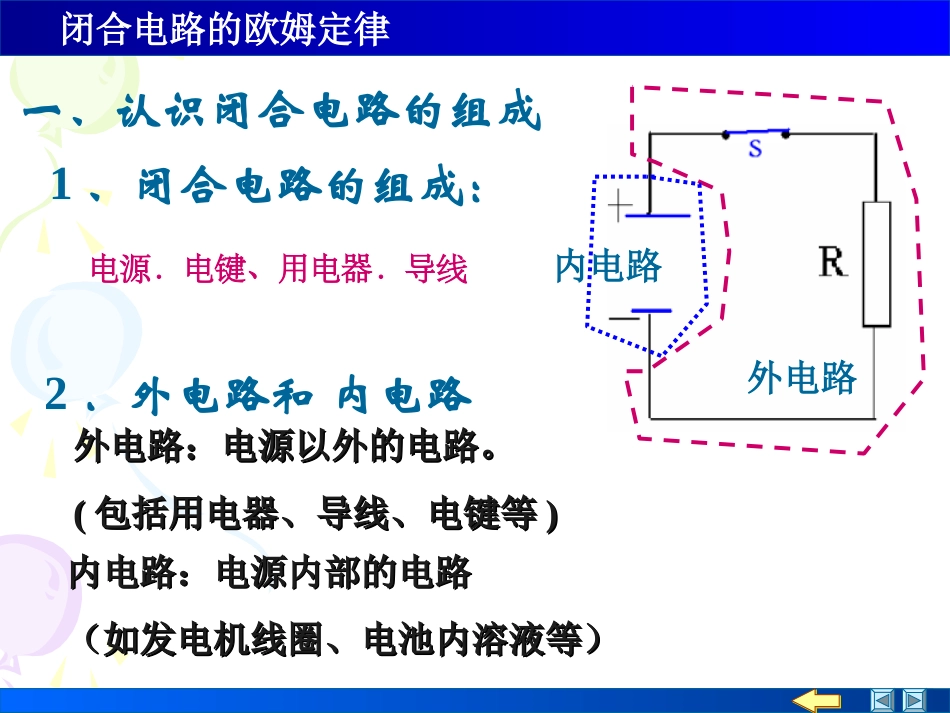

一、认识闭合电路的组成1、闭合电路的组成:电源.电键、用电器.导线2.外电路和内电路闭合电路的欧姆定律外电路:电源以外的电路。外电路:电源以外的电路。((包括用电器、导线、电键等包括用电器、导线、电键等))内电路:电源内部的电路内电路:电源内部的电路(如发电机线圈、电池内溶液等)(如发电机线圈、电池内溶液等)S外电路内电路闭合电路的欧姆定律各种电池(电源)二、电动势1、电源的电动势等于电源没有接入电路时两极间的电压。(符号:E;单位:V)闭合电路的欧姆定律2、电动势反映电源将其他形式的能量转化为电能本领大小的物理量。33、电源的电动势由电源本身的性质决定、电源的电动势由电源本身的性质决定44、电源内部有电阻,称为电源的内电阻、电源内部有电阻,称为电源的内电阻,,简称内简称内阻阻外电路闭合电路的欧姆定律EU内E=U外+U内内电路U内U外SIIE=IR+IrI=E/(R+r)闭合电路欧姆定律:闭合电路里的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比。U内=IrU外=IR例1、在如图所示的电路中,电源的电动势为1.5V,内阻为0.12Ω,外电路电阻为1.38Ω,求电路中的电源和路端电压。闭合电路的欧姆定律例2、如图所示的电路中,R1=14Ω,R2=9Ω。当开头S切换到位置1时,电流表示数为I1=0.2A,当开头S切换到位置2时电流表的示数为I2=0.3A。求电源的电动势E和内阻r。闭合电路的欧姆定律1、路端电压:外电路两端的电压,是电源加在负载(用电器)上的“有效”电压。闭合电路的欧姆定律三.路端电压跟负载的关系2、U外=E—IrI=E/(R+r)断路:R无穷大,I为0,U=E短路:R=0,I=E/rRR增大,增大,II减小,减小,UU外外增增大大EEE/rE/rααtanα=rtanα=rRR减小,减小,II增大,增大,UU外外减减小小闭合电路的欧姆定律四.闭合电路中的能量转化电源提电源提供电能供电能外电路消耗外电路消耗的能量的能量内电路消耗内电路消耗的电能的电能例3、如图,R=0.8Ω当开关S断开时电压表的读数为1.5V;当开关S闭合时电压表的读数为1.2V则该电源的电动势和内电阻分别为多少?例例44、、如图所示的电路中,当如图所示的电路中,当SS闭闭合时,电压表和电流表(均为理想合时,电压表和电流表(均为理想电表)的示数各为电表)的示数各为1.6V1.6V和和0.4A0.4A,,当当KK断开时,它们的示数各改变断开时,它们的示数各改变0.1V0.1V和和0.1A0.1A,求电源的电动势和,求电源的电动势和内阻。内阻。电源电动势和内阻计算电源电动势和内阻计算E=1.5VE=1.5V,,r=1.5Ωr=1.5ΩE=2VE=2V,,r=1Ωr=1Ω电源电动势和内阻计算电源电动势和内阻计算2.02.00.50.5AA、、BBACAC222.882.88ADAD电路动态分析题型电路动态分析题型电路动态分析题型电路动态分析题型A灯与B灯电阻相同,当变阻器滑片向下移动时,对两灯明暗程度的变化判断正确的是:A、两灯都变亮B、两灯都变暗C、A灯变亮,B灯变暗D、A灯变暗,B灯变亮BB如图,E为电源电动势,r为电源内阻,R1为可变电阻,当R1调大时()A、R2上的功率减小B、R3上的功率增大C、R0上的功率增大D、R上的功率增大DD如图所示的电路中,开关如图所示的电路中,开关SS闭合后,由于电阻发生短闭合后,由于电阻发生短路或者断路故障,电压表和电流表的读数都增大,则路或者断路故障,电压表和电流表的读数都增大,则肯定出现了下列那种故障?肯定出现了下列那种故障?AA、、RR11短路短路BB、、RR22短路短路CC、、RR33短路短路DD、、RR11断路断路电路故障分析题型电路故障分析题型AA短路处特点:有电流通过而电压为零短路处特点:有电流通过而电压为零断路处特点:电路电压不为零而电流为零断路处特点:电路电压不为零而电流为零电路故障分析题型电路故障分析题型((11))((22))4V4V,,
