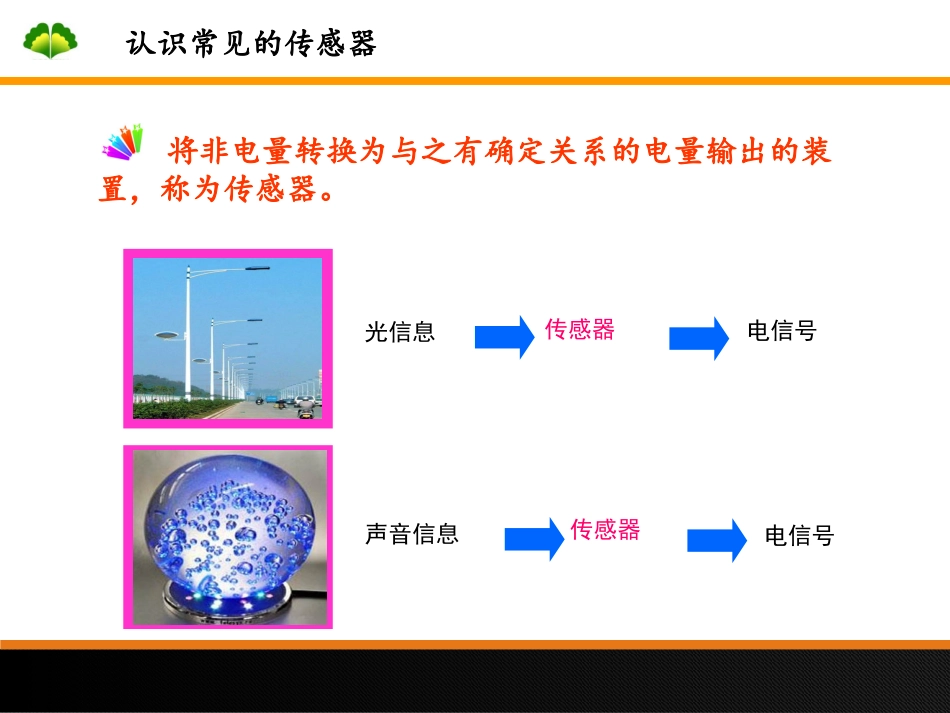

电子控制技术——传感器苏欢认识常见的传感器将非电量转换为与之有确定关系的电量输出的装置，称为传感器。声音信息传感器电信号光信息传感器电信号思考与讨论为什么一定要通过传感器完成信息的检测工作呢？因为电子控制系统的控制过程是由电子电路来完成的，电子电路所能处理的只能是电信号。如前面所讲的声控灯、光控路灯的控制，声音和光都不是电信号，必须把这些非电信号转换为电流、电压等电信号后，才能通过电子电路来传输、处理、存储和输出，实现电子控制。非电量传感器电信号输入传感器控制（处理）电子电路输出执行器等传感器的作用在电子控制系统中，不同的传感器可以用来收集不同的变化信息，并把它们转换为电流、电压等电信号的变化，以便于传输、处理、存储和输出。热敏传感器力敏传感器湿敏传感器力敏传感器气敏传感器观察常见的传感器马上行动（P22）力敏传感器接受信息，并转换为电信号接受声信号，并转换为电信号位移传感器接受并转换为超声波传感器接受并转换为力声敏传感器位移信息电信号超声波信息电信号从上图中你想到了什么问题?传感器的应用车辆驾驶人员血液中的酒精含量大于或等于20毫克/100毫升、小于80毫克/100毫升为饮酒驾车；血液中的酒精含量大于或者等于80毫克/100毫升为醉酒驾车。《中华人民共和国道路交通安全法》规定：严禁酒后驾车。为了防止酒后驾车，交通警察使用酒精浓度测试仪检测可疑驾驶员是否酒后驾驶。酒精浓度测试仪中就使用了对酒精敏感的气敏传感器。传感器的应用气敏传感器可以将获取的气体信息转换为电信号。利用不同的半导体材料对不同气体敏感的特性，可以制造出检测不同气体的气敏传感器。气敏传感器的电阻值随被检测气体的浓度和成分而变化。气敏传感器的灵敏度很高即使空气中待测气体的含量不到千分之一，气敏传感器的电阻值也会产生很大变化。一、气敏传感器的应用为什么传感器比人的感觉系统精确性、可靠性更好？思考3.传感器转换的信号与它获取的信息有严格的一一对应关系。4.传感器产品都是经过精确测试、检验和校正的。5.传感器测量数据重复性好。1.人的感觉系统容易受到内外各种因素的影响，从而产生不稳定性。2.同时感觉的信息也难以准确表达。传感器的应用思考这样称重准确吗？什么秤能够提高准确性呢？传感器的应用二、力敏传感器的应用当电阻应变片（力敏传感器）受到力的作用时，它的电阻值就会发生变。电子秤就是货物重量的变化转换为电阻的变化、电压的变化，再经过电压放大器、模数转换器后把模拟量转换为数字量，最后送到液晶显示器显示出被称物体重量，实现快速、准确称重目的。马上行动(P29)在学习曹冲称象的故事时，你一定很佩服他的睿智。现在，你能不能用一种更方便、更快捷、更准确的方法来称象呢？并简要说明原理。传感器的应用轨道衡是称量大宗货物的计量器具，能够准确而高效地称量铁路车辆装载的货物重量。它的工作原理就是通过力敏传感器把车和货物的重量信息转换为电信号，经过电压放大器、模数转换器后把模拟量转换为数字量最后送到液晶显示器显示出被称物体重量，实现快速、准确称重目的。举例还有哪些通过力敏传感器称量大宗货物的计量器具？传感器的应用思考如何对生产线上高速流动的啤酒进行快速、准确地计数呢？传感器的应用三、光敏传感器的应用光源光敏传感器在传送带的两侧分别安装光源和光敏传感器，当被测瓶子位于光源和传感器之间时，传感器无光照；被测瓶子不在光源和传感器之间时，传感器有光照，这样，通过它输出的电信号发生的变化便可以计数。案例分析（P30）传感器的应用观察思考人走近自动门时，门为什么能自动打开？思考以上探讨的光敏传感器，是对可见光敏感的普通光敏传感器。还有一种传感器是对红外线敏感的，称为红外光传感器。当红外光传感器接受到红外光（线）时，电阻值产生变化，如果接在电路则会产生电压或电流的变化，从而将红外光信息转换为电信号，自动门就是利用红外光传感器实现自动开关的。红外光传感器还有哪些应用？四、红外光传感器的应用传感器的应用应用夜视仪能够帮助人们在漆黑的夜里看到周围的景物。五、超声波传感器的应用超声波有两个重要特性。...
