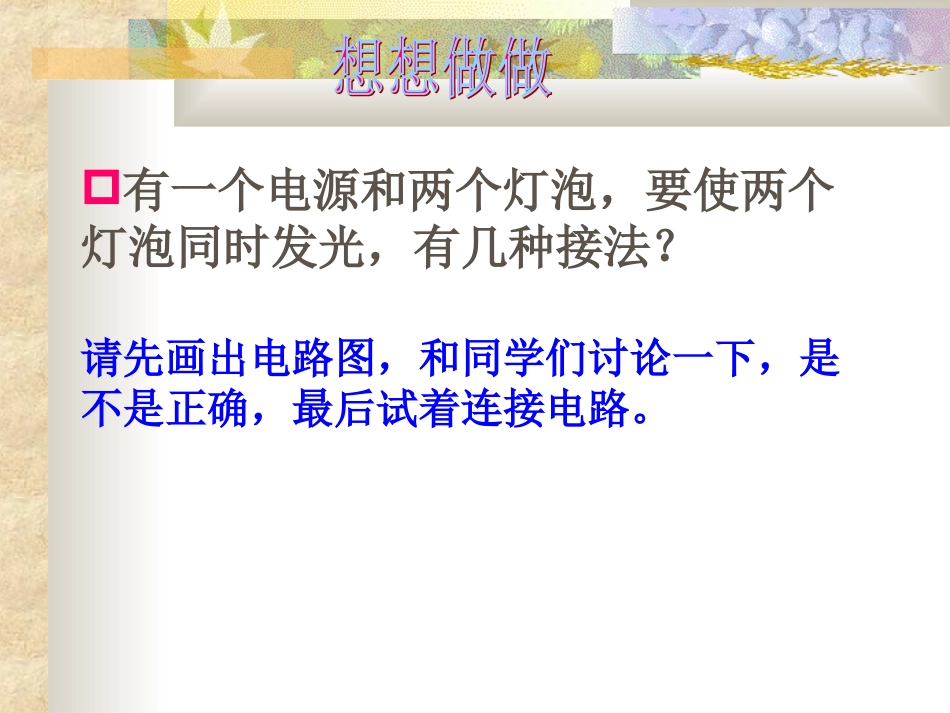

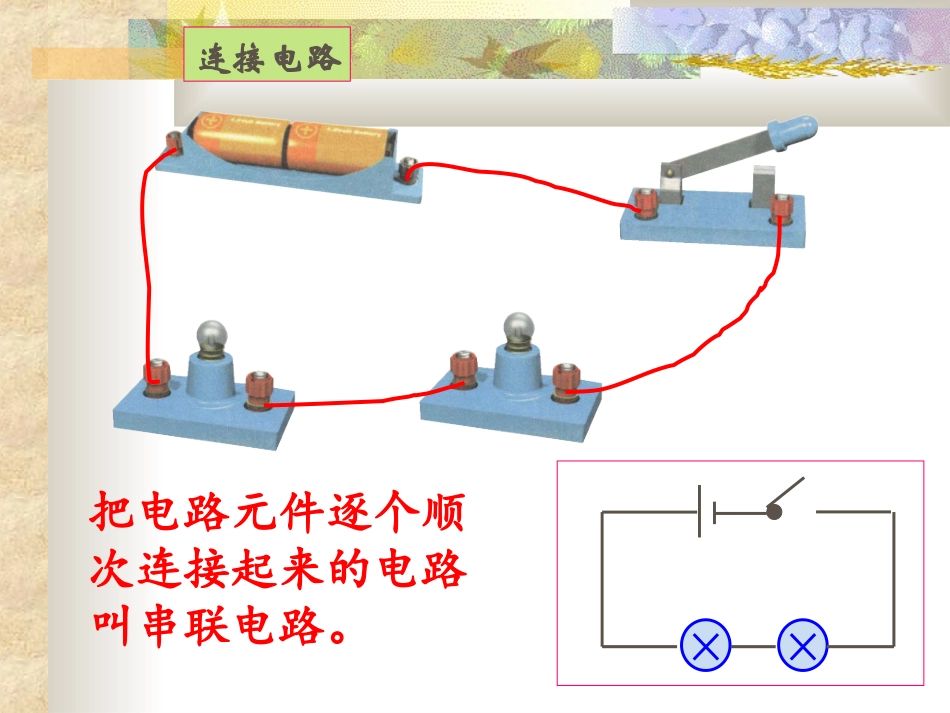

串联电路和并联电路邵原二中李丽有一个电源和两个灯泡，要使两个灯泡同时发光，有几种接法？请先画出电路图，和同学们讨论一下，是不是正确，最后试着连接电路。连接电路把电路元件逐个顺次连接起来的电路叫串联电路。连接电路把电路元件并列连接起来的电路叫并联电路。串联电路图连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。电流只有一条通路。实物图：电路图：观察实验现象（1）观察1：当合上开关时，两个灯泡有什么变化？实验（1）结果两灯泡都亮观察实验现象（2）观察2：当调换开关S的位置时，两个灯泡有什么变化？观察实验现象（2）调换开关位置后，两灯都亮2、串联电路的开关控制。开关的位置改变，控制作用是否改变？L1L2L1L2L1L2图1图2图3串联电路的特点1）电流只有一条路径，2）电路中只需要一个开关，且开关的位置对电路没有影响。[思考]串联电路知识结构方框图串联电路连接特点工作特点开关的控制特点依次逐个相连，无分支。各用电器工作有影响：任意一个用电器不工作，其他用电器均停止工作。一只开关可控制各用电器工作，且与开关的位置无关。SS1S2L1L2如左图：把两只灯泡并列地接在电路中，并各自安装一个开关。像这样把元件并列地连接起来的电路，——称并联电路。并联电路的定义实验演示：观察：当断开S2，合上S、S1时，灯泡L1、L2有什么变化？SS1S2L1L2观察实验现象SS1S2L1L2灯泡L1亮灯泡L2不亮实验结果SS1S2L1L2再观察：当断开开关S1，合上开关S、S2时，灯泡L1、L2的变化？观察实验SS1S2L1L2灯泡L1不亮灯泡L2亮实验结果并联电路的特点1）电流有两条（或多条）路径。2）各元件可以独立工作。3）干路的开关控制整个干路，支路的开关只控制本支路。[思考]并联电路知识结构方框图工作特点并联电路连接特点开关的控制特点各用电器（包括跟用电器相连的开关）各自接在电路两点之间。某一条支路断开时，其他支路上的用电器照常工作。干路上的开关可以控制所有用电器，而支路上的开关只能控所在支路上的用电器。1.如果电路中有两个用电器,下列说法中正确的是:[]A.闭合开关S后,亮灯同时亮的一定是串联.B.闭合开关S后,亮灯同时亮的一定是并联.C.闭合开关S后,亮灯同时亮的可能是并联,也可能是串联.D.条件不足,无法判定.答案:1.如果电路中有两个用电器,下列说法中正确的是:[]A.闭合开关S后,灯同时亮的一定是串联.B.闭合开关S后,灯同时亮的一定是并联.C.闭合开关S后,灯同时亮的可能是并联,也可能是串联.D.条件不足,无法判定.答案:C（只有答案C全面）2、找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]L2L1L2L1L1L22、找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]甲：电路为短路，电路虽有用电器但没有接入电路。L2L1L2L1L1L22、找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]乙：电路中L2没有接入电路中，造成L2部分断路。L2L1L2L1L1L22、找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]丙：电路虽然连接对了，但由于导线交叉易造成混乱。L2L1L2L1L1L2如下图所示的电路叫电路,图中开关S1用来控制,开关S2用来控制,而开关S接在路中,它可以同时控制.在图中用铅笔标出电路中的电流方向.(开关都闭合后).SS1S2L1L2干并联L1L2L1、L2小结（1）回忆一下，这节课我们学习了什么内容？串联电路把元件逐个顺次连接起来组成的电路，称为串联电路。定义：特点：电流路径唯一，开关位置任意。小结（2）并联电路定义：特点：把元件并列连接起来组成的电路。断开干路，整个电路形成开路；断开一条支路，不影响别的支路。想一想街道的路灯，当一盏灯不亮了，是否其它的灯也不亮？由此你可以判断路灯是什么连接方式？并联教学过程构思与设计（想一想5min）想一想教室里的日光灯，当一盏灯不亮了，是否其它的灯也不亮？由此你可以判断这是什么连接？并联教学过程构思与设计（想一想5min）想一想家中的电灯、电风扇、电冰箱、电视机、洗衣机等是怎样连接的？并联教学过程构思与设计（想一想5min）想一想节日彩灯“滿天星”由许多串小彩灯组成，为什么不亮时是一串不亮，而不是一个灯泡不亮？由此可判断这是什么连接方式？串联教学过程构思与设计（想一想5min）
