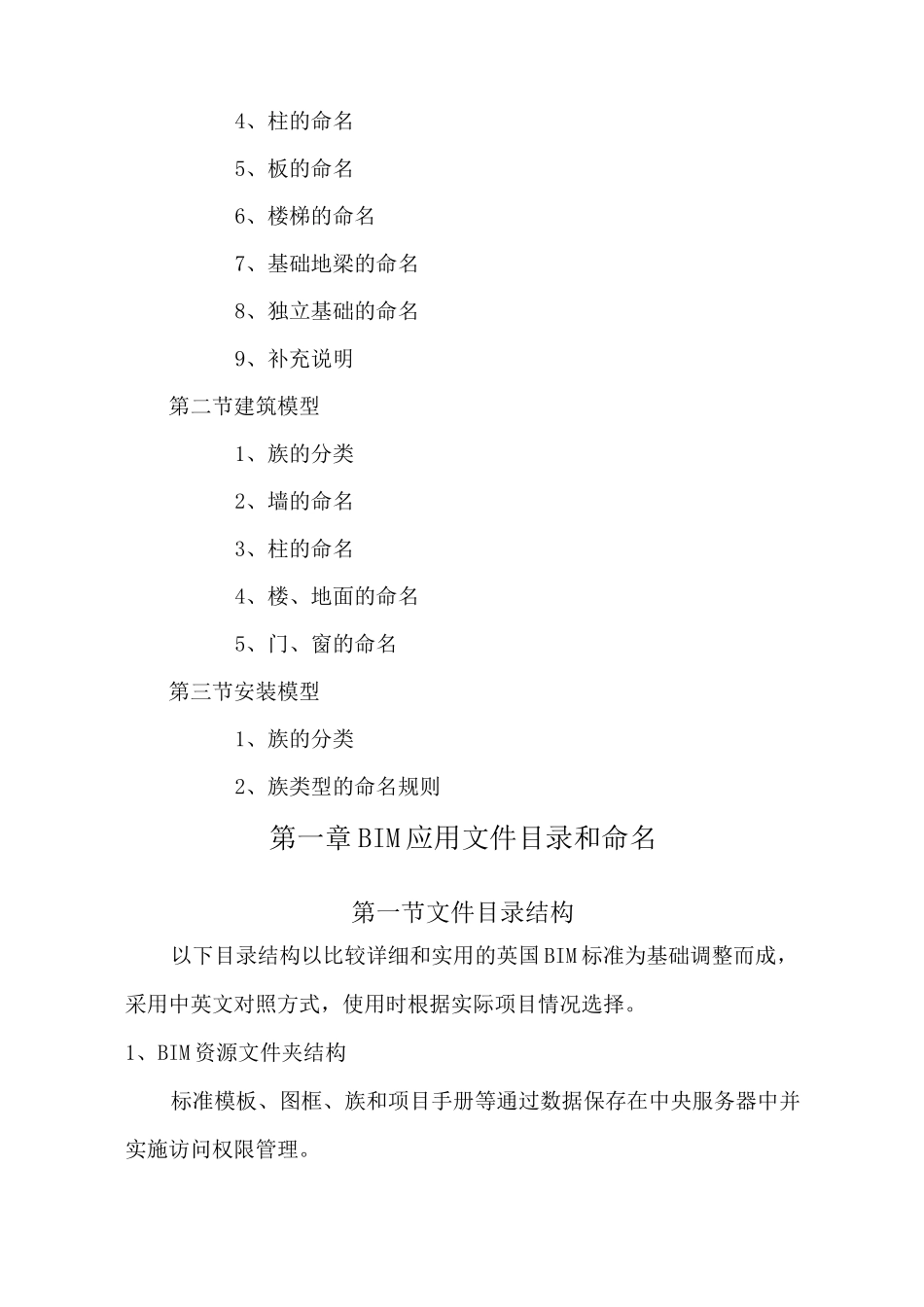

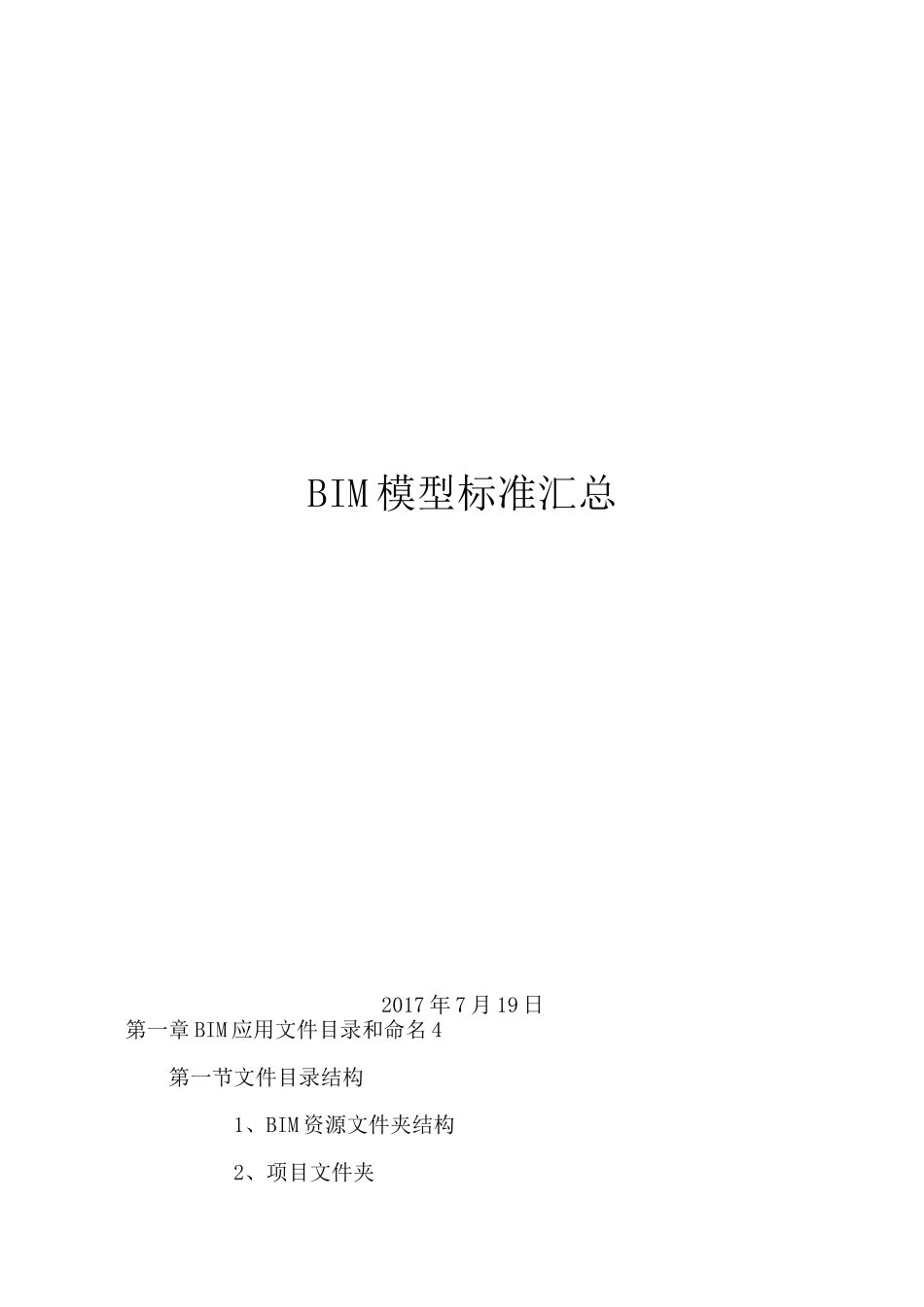

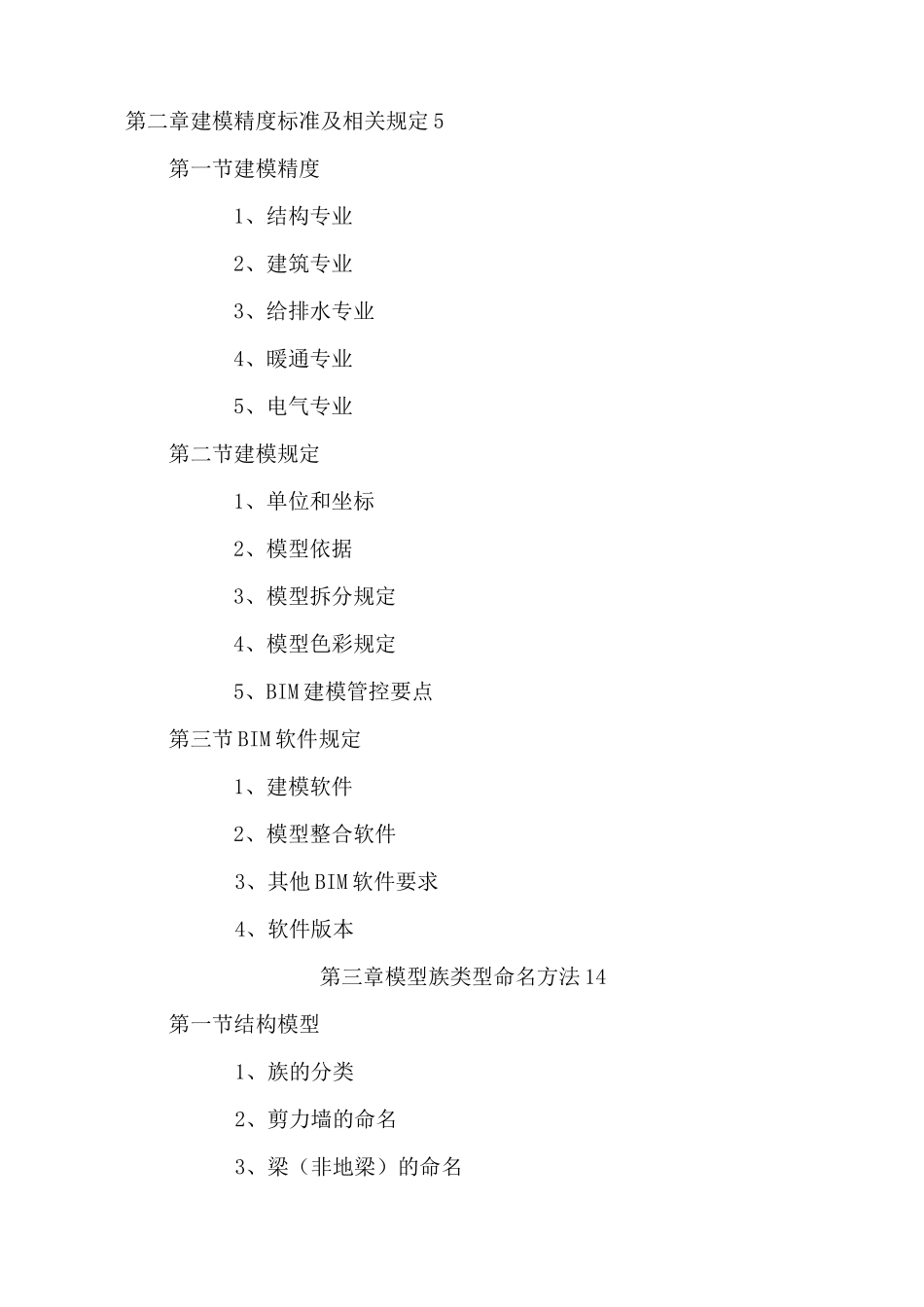

BIM模型标准汇总2017年7月19日第一章BIM应用文件目录和命名4第一节文件目录结构1、BIM资源文件夹结构2、项目文件夹第二章建模精度标准及相关规定5第一节建模精度1、结构专业2、建筑专业3、给排水专业4、暖通专业5、电气专业第二节建模规定1、单位和坐标2、模型依据3、模型拆分规定4、模型色彩规定5、BIM建模管控要点第三节BIM软件规定1、建模软件2、模型整合软件3、其他BIM软件要求4、软件版本第三章模型族类型命名方法14第一节结构模型1、族的分类2、剪力墙的命名3、梁（非地梁）的命名4、柱的命名5、板的命名6、楼梯的命名7、基础地梁的命名8、独立基础的命名9、补充说明第二节建筑模型1、族的分类2、墙的命名3、柱的命名4、楼、地面的命名5、门、窗的命名第三节安装模型1、族的分类2、族类型的命名规则第一章BIM应用文件目录和命名第一节文件目录结构以下目录结构以比较详细和实用的英国BIM标准为基础调整而成，采用中英文对照方式，使用时根据实际项目情况选择。1、BIM资源文件夹结构标准模板、图框、族和项目手册等通过数据保存在中央服务器中并实施访问权限管理。BIM资源(BIM_Resource)Revit族库(Families)［族文件］标准(Standards)［标准文件］样板(Templates)［样板文件］图框(Titleblocks)［图框文件］2、项目文件夹项目数据也统一集中保存在中央服务器上，对于采用Revit工作集模式时，只有“本地副本”才存放在客户端的本地硬盘上。以下是中央服务器上项目文件夹结构和命名方式，在实际项目中还应根据项目实际情况进行调整。项目名称(ProjectName)01-工作(WIP)［工作文件夹］BIM模型(BIM_Models)［BIM设计模型］建筑(Architecture)［建筑专业］1层（IF）2层（2F）N层（nF）结构（Strueture）1层（1F）2层（2F）n层（nF）水暖电（MEP）1层（1F）2层（2F）［视模型拆分方法而［结构专业］［视模型拆分方法而定［水暖电专业］［视模型拆分方法而定n层(nF)出图(Sheet_Files)［基于BIM模型导出的dwg图纸］输出（Export）［输出给其他分析软件使用的模型］结构分析模型建筑性能分析模型第二章建模精度标准及相关规定1、结构专业第一节建模精度结构专业精细要求结构建模精度要求主体混凝土结构板几何信息（板厚、板长、宽、表面材质颜色）技术信息（材质）梁几何信息（梁长、宽、高，表面材质颜色）技术信息（材质）柱几何信息（柱长、宽、咼，表面材质颜色）技术信息（材质）梁柱节点不表示墙几何信息（墙厚、长、咼，表面材质颜色）技术信息（材质）预埋及吊环不表示地基基础结构基础几何信息（基础长、宽、咼，基础轮廓、颜色）技术信息（材质）基坑工程几何信息（基坑长、宽、高）2、建筑专业建筑专业精度要求建筑建模精度要求场地不表示墙几何信息（模型实体尺寸、形状、位置和颜色）散水几何信息（模型实体尺寸、形状、位置和颜色）建筑柱几何信息（模型实体尺寸、形状、位置和颜色）门窗几何信息（形状、位置）屋顶几何信息（悬挑、厚度、坡度）楼板几何信息（坡度、厚度、材质）天花板几何信息（用一块整板代替，只体现边界）楼梯（含坡道、台阶）几何信息（形状）3、给排水专业给排水专业精细要求给排水专业建模精度要求管道几何信息（管道类型、管径、主管标高、支管标高）阀门几何信息（绘制统一阀门）附件几何信息（统形状）仪表几何信息（统规格的仪表）卫生器具几何信息（简单的体量）设备几何信息（有长宽高的简单体量）4、暖通专业暖通专业精度要求暖通专业建模精度要求暖通风系统风管道几何信息（按着系统只绘主管线，按着系统添加不冋的颜色）管件几何信息（绘制主管线上的管件）附件几何信息（绘制主管线上的附件）末端几何信息（示意，无尺寸与标高要求）阀门几何信息（尺寸、形状、位置、添加连接件）机械设备几何信息（尺寸、形状、位置、添加连接件）暖通水系统水管道几何信息（按着系统只绘主管线，按着系统添加不冋的颜色）管件几何信息（绘制主管线上的管件）附件几何信息（绘制主管线上的附件）阀门几何信息（尺寸、形状、位置、添加连接件）设备几何信息（尺寸、形状、位置、添加连接件）仪表几何信息（尺寸、形状、位置、添加连接件）5、电气专业...
