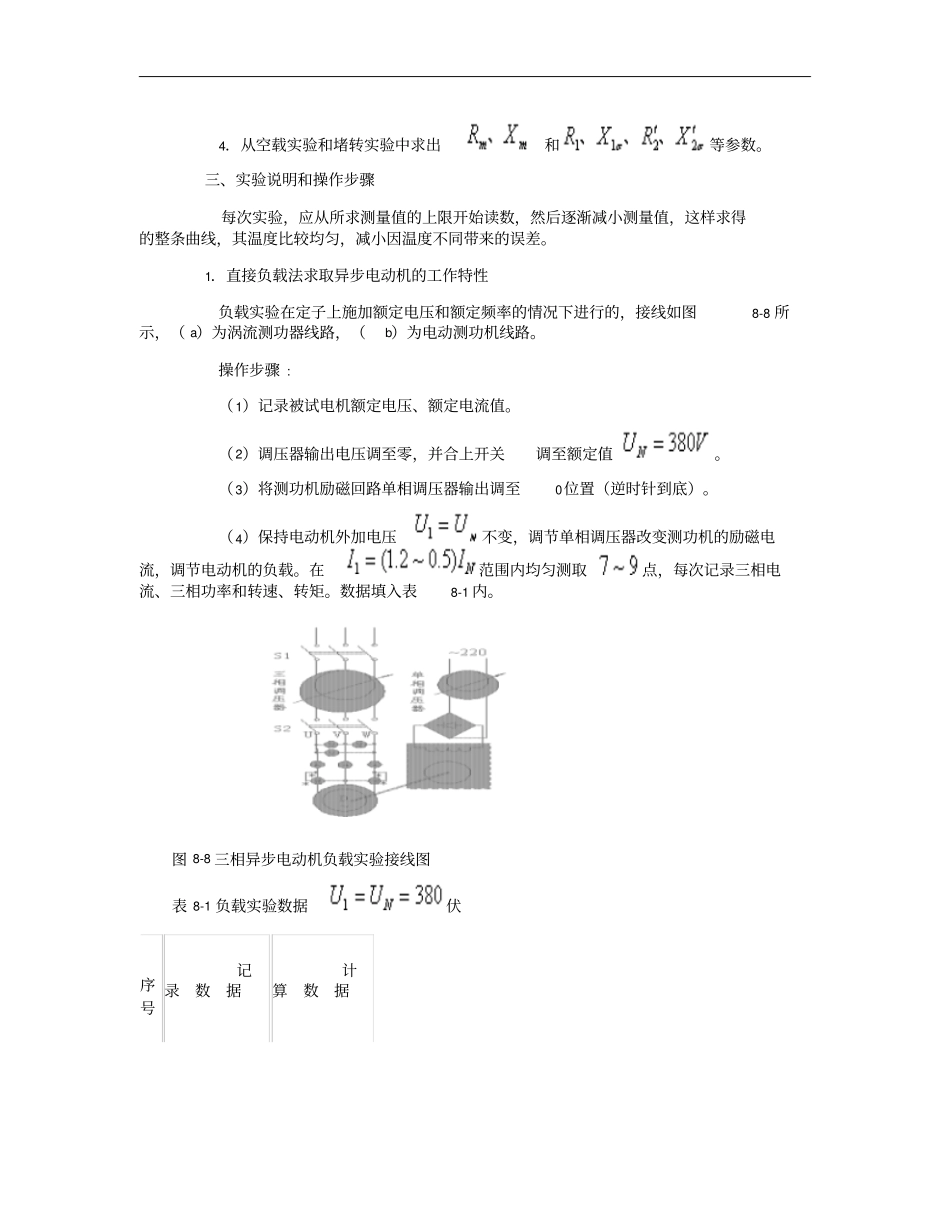

电机学实验报告——三相异步电动机工作特性和参数测定姓名：张春学号：2100401332实验八三相异步电动机工作特性和参数测定实验一、实验目的1．掌握三相异步电动机直接负载和空载、堵转实验方法。2．用空载、堵转实验数据，求出异步电动机每相等效电路中各个参数。二、实验内容1．用测功机作负载，测出三相异步电动机的工作特性。2．空载实验，测出空载特性曲线3．堵转实验，测出堵转特性曲线4．从空载实验和堵转实验中求出和等参数。三、实验说明和操作步骤每次实验，应从所求测量值的上限开始读数，然后逐渐减小测量值，这样求得的整条曲线，其温度比较均匀，减小因温度不同带来的误差。1．直接负载法求取异步电动机的工作特性负载实验在定子上施加额定电压和额定频率的情况下进行的，接线如图8-8所示，（a）为涡流测功器线路，（b）为电动测功机线路。操作步骤:（1）记录被试电机额定电压、额定电流值。（2）调压器输出电压调至零，并合上开关调至额定值。（3）将测功机励磁回路单相调压器输出调至0位置（逆时针到底）。（4）保持电动机外加电压不变，调节单相调压器改变测功机的励磁电流，调节电动机的负载。在范围内均匀测取点，每次记录三相电流、三相功率和转速、转矩。数据填入表8-1内。图8-8三相异步电动机负载实验接线图表8-1负载实验数据伏序号记录数据计算数据15.965.975.952261947.51.614305.963208.52349.573.230.8180.04625.125.335.562096830.61.414435.332926.62074.770.890.8330.03834.984.735.041883660.71.314464.912543.71930.673.900.7860.03644.234.044.311574403.6114584.191977.61497.475．890.7160.02853.433.243.58118650.970.614753.411237.0908.873.470.7230.01663.153.013.331004-1240.414843.16880609.6369.280.4230.01172.972.892.17834.0-3030.214932.67531306.6757.750.3010.005表中的单位为公斤·米；为三相电流平均值(安；；；；；。2.空载实验定子绕组上施加额定三相电压，然后调节定子绕组上的电压，在不同电压下测取三相，接线同图8-8。电机空载，并将电压调至额定值。调节电动机的电压，由逐渐减少到可能达到的最低电压，读取三相空载电压、电流、功率，共取7～9点，记录填入表8-2。表8-2空载实验数据（）序号记录数据计算数据143042929.6.0.88.041091-66029.53.97431.00.0442418419.0418.23.633.803.80981.5-585418.33.74396.50.1463380379.5380.52.942.823.00726.9-410380.02.92316.80.1644342343.2343.02.412.342.49549.8-278342.72.41271.80.1895304304.7308.81.992.052.02413.5-167305.82.02246.50.2306266265.8265.71.701.671.70328.7-105228.51.69223.70.2877228229.3228.21.421.461.48253.9-43.3220.21.45210.60.366表中为三相线电压平均值；为三相电流平均值；；。3．堵转实验（短路实验）堵转应降低电源电压进行。控制堵转电流以下，电压约在以下。步骤：（1）用螺栓堵住转子（即），调压器输出电压调到零位置。（2）合上电源开关S1、S2，调节外施电压，使电流升到，迅速读取三相电流、功率、电压，从大约之间均匀测取5～7点，记录填入表8-3。电压允许只测一相值。（注意：记录室温及定子每相冷态电阻值。）表8-3短路实验数据（）记录数据计算数据193.6493.2694.165.925.936.03502.847.693.68.96550.569279.6778.6778.564.954.935.02356.230.028.96.96386.569365.4064.9165.764.064.024.13239.519.105.35.07258.561448.5547.1648.253.002.942.89130.46.897.96.94137.561532.5831.9332.752.021.962.0258.532.452.4.0060.9.544615.4014.0816.321.010.860.9513.37-0.135.3.9413.2.532表中为三相线电压平均值；为三相电流平均值；；。四、实验报告1．根据表8-1数据，在同一座标纸上画出工作特性曲线测得波形按序依次如下所示：2．根据表8-2数据画出空载特性曲线3．根据表8-3数据画出堵转特性曲线4．从空载和堵转实验中求出等效电路各参数（1）根据室温时的冷态电阻值，换算到基准工作温度75℃时的定子每相电阻。式中为室温θ℃时的冷态电阻（2）分出铁耗和机械耗，用公式（8-2）求出各点的各个值如下表所示：/A3.973.742.922.412.021...
