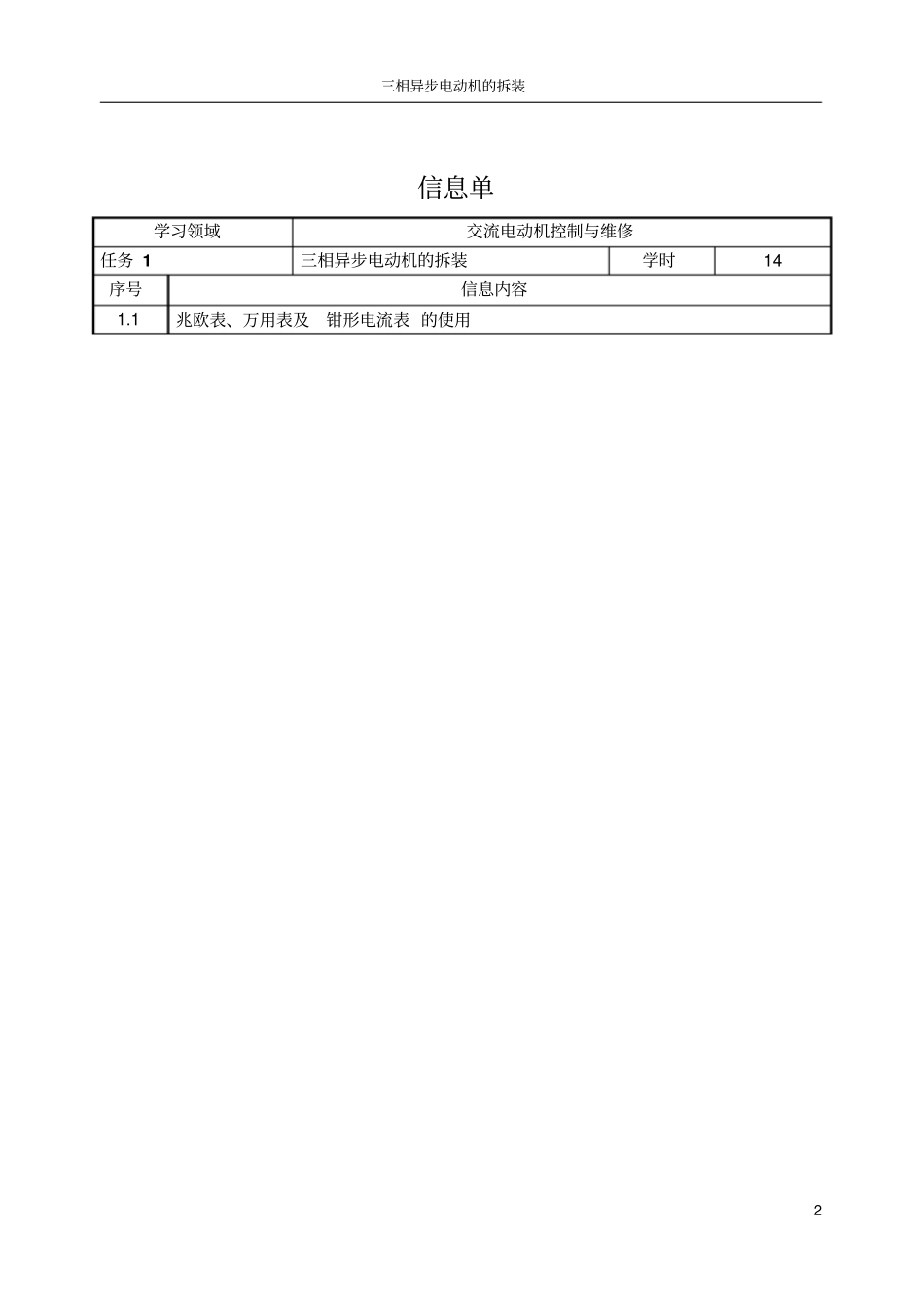

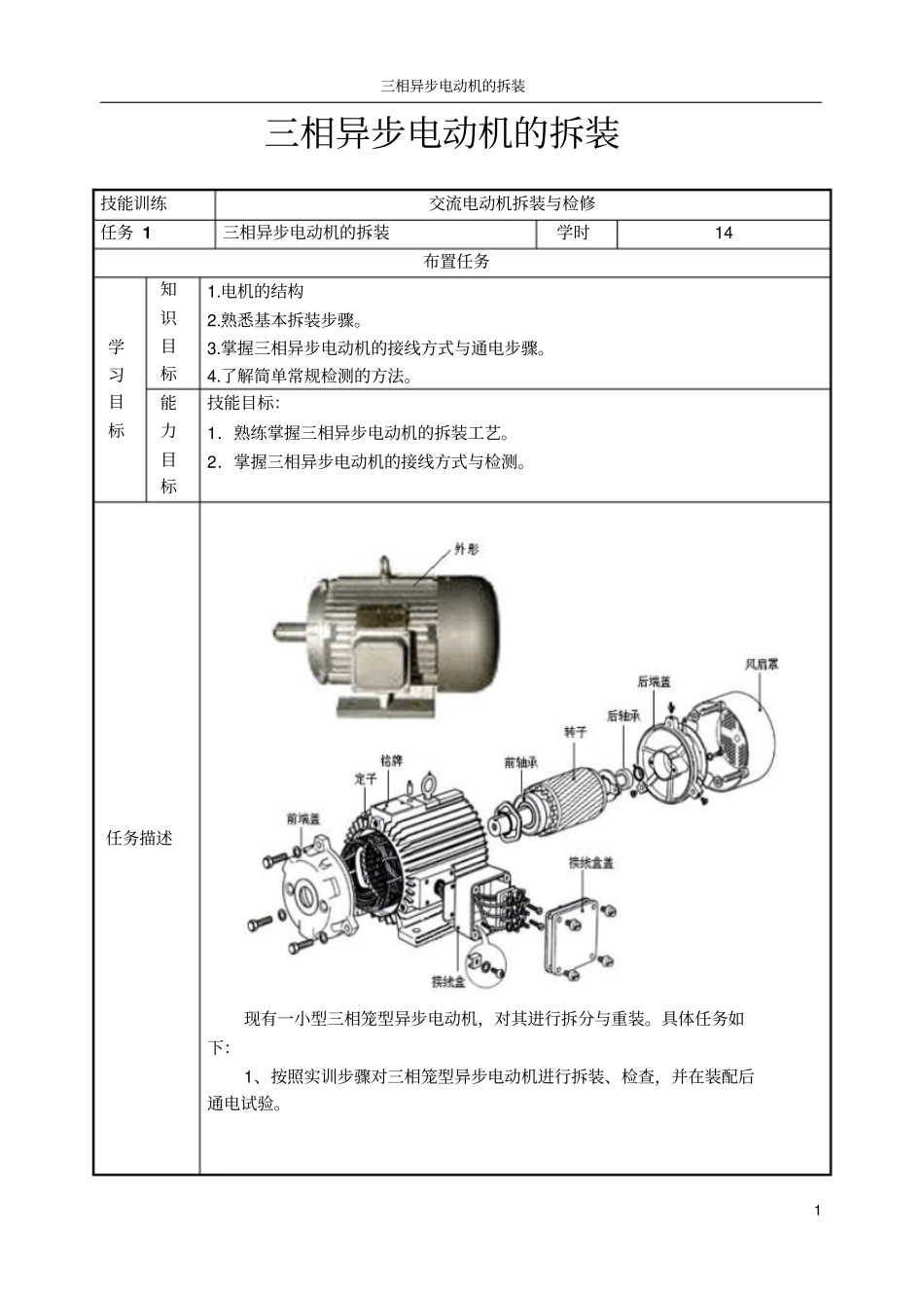

三相异步电动机的拆装1三相异步电动机的拆装技能训练交流电动机拆装与检修任务1三相异步电动机的拆装学时14布置任务学习目标知识目标1.电机的结构2.熟悉基本拆装步骤。3.掌握三相异步电动机的接线方式与通电步骤。4.了解简单常规检测的方法。能力目标技能目标：1．熟练掌握三相异步电动机的拆装工艺。2．掌握三相异步电动机的接线方式与检测。任务描述现有一小型三相笼型异步电动机，对其进行拆分与重装。具体任务如下：1、按照实训步骤对三相笼型异步电动机进行拆装、检查，并在装配后通电试验。三相异步电动机的拆装2信息单学习领域交流电动机控制与维修任务1三相异步电动机的拆装学时14序号信息内容1.1兆欧表、万用表及钳形电流表的使用三相异步电动机的拆装3一、兆欧表的使用兆欧表又称摇表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。1．兆欧表的选用原则（1）额定电压等级的选择。一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。（2）电阻量程范围的选择。摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。2．兆欧表的使用（1）校表。测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。（2）被测设备与线路断开，对于大电容设备还要进行放电。（3）选用电压等级符合的摇表。（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。（5）拆线放电。读数完毕，一边慢摇，一边拆线，然后将被测设备放电。放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。3．注意事项（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。（2）摇测过程中，被测设备上不能有人工作。（3）摇表线不能绞在一起，要分开。（4）摇表未停止转动之前或被测设备未放电之前，严禁用手触及。拆线时，也不要触及引线的金属部分。（5）测量结束时，对于大电容设备要放电。（6）要定期校验其准确度。二、万用表的使用注意（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。（2）在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。（4）万用表在使用时，必须水平放置，以免造成误差。同时，还要注意到避免外界磁场对万用表的影响。（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用，还三相异步电动机的拆装4应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。欧姆挡的使用（1）选择合适的倍率。在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好不使用刻度左边三分之一的部分，这部分刻度密集很差。（2）使用前要调零。（3）不能带电测量。（4）被测电阻不能有并联支路。（5）测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。（6）用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。万用表使用时应该水平着放。红表笔插在+孔内，黑表笔插入-孔内。测试电流就用电流档，而不能误用电压档、电阻挡，其他同...
