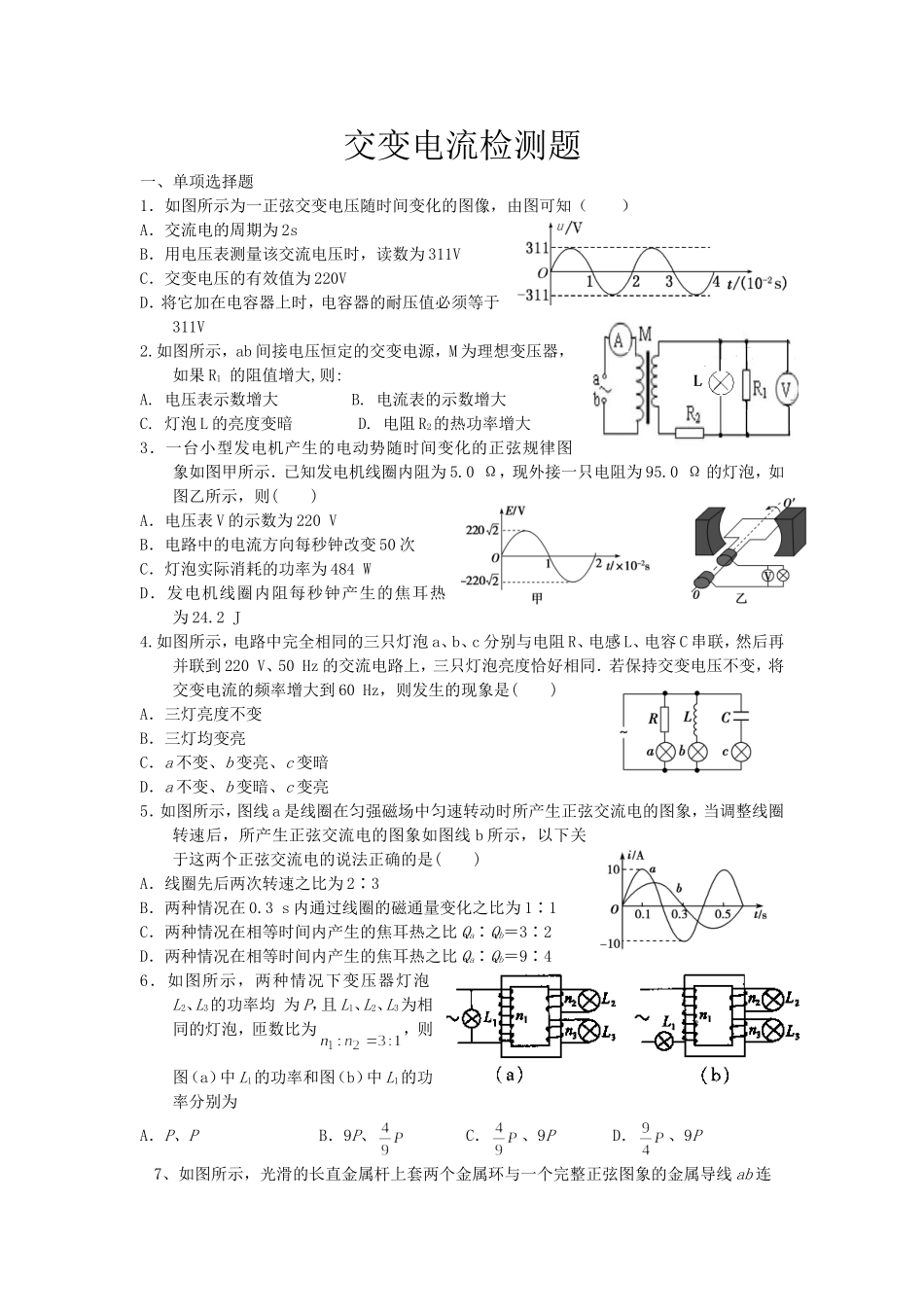

交变电流检测题一、单项选择题1．如图所示为一正弦交变电压随时间变化的图像，由图可知（）A．交流电的周期为2sB．用电压表测量该交流电压时，读数为311VC．交变电压的有效值为220VD．将它加在电容器上时，电容器的耐压值必须等于311V2.如图所示，ab间接电压恒定的交变电源，M为理想变压器，如果R1的阻值增大,则:A.电压表示数增大B.电流表的示数增大C.灯泡L的亮度变暗D.电阻R2的热功率增大3．一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示．已知发电机线圈内阻为5.0Ω，现外接一只电阻为95.0Ω的灯泡，如图乙所示，则()A．电压表V的示数为220VB．电路中的电流方向每秒钟改变50次C．灯泡实际消耗的功率为484WD．发电机线圈内阻每秒钟产生的焦耳热为24.2J4.如图所示，电路中完全相同的三只灯泡a、b、c分别与电阻R、电感L、电容C串联，然后再并联到220V、50Hz的交流电路上，三只灯泡亮度恰好相同．若保持交变电压不变，将交变电流的频率增大到60Hz，则发生的现象是()A．三灯亮度不变B．三灯均变亮C．a不变、b变亮、c变暗D．a不变、b变暗、c变亮5．如图所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b所示，以下关于这两个正弦交流电的说法正确的是()A．线圈先后两次转速之比为2∶3B．两种情况在0.3s内通过线圈的磁通量变化之比为1∶1C．两种情况在相等时间内产生的焦耳热之比Qa∶Qb＝3∶2D．两种情况在相等时间内产生的焦耳热之比Qa∶Qb＝9∶46．如图所示，两种情况下变压器灯泡L2、L3的功率均为P，且L1、L2、L3为相同的灯泡，匝数比为，则图（a）中L1的功率和图（b）中L1的功率分别为A．P、PB．9P、C．、9PD．、9P7、如图所示，光滑的长直金属杆上套两个金属环与一个完整正弦图象的金属导线ab连R1R2RS1S2接，其余部分未与杆接触。杆电阻不计，导线电阻为R，ab间距离为2L，导线组成的正弦图形顶部或底部到杆距离都是d，在导线和杆平面内有一有界匀强磁场区域，磁场的宽度为L，磁感强度为B，现在外力F作用下导线沿杆以恒定的速度v向右运动，t=0导线从时刻O点进入磁场，直到全部穿过过程中，外力F所做功为（）A．B．C．D．8．一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化规律如图所示，下列说法中正确的是()A．t1时刻通过线圈的磁通量的绝对值最大B．t2时刻通过线圈的磁通量的绝对值最大C．t3时刻通过线圈的磁通量变化率的绝对值最大D．每当e变换方向时，通过线圈的磁通量的绝对值都为最大9．(2011年陕西宝鸡模拟)如图甲所示是某种型号的电热毯的电路图，电热毯接在交变电源上，通过装置P使加在电热丝上的电压的波形如图乙所示．若电热丝的电阻为110Ω，则以下说法中正确的是()A．经过电热丝的交变电流周期为1×10－2sB．电热丝两端的电压为220VC．通过电热丝的电流为AD．电热丝在1min内产生的热量为1.32×104J10．交流发电机电枢中产生的交变电动势为e=Emsinωt，如果要将交变电动势的有效值提高一倍，而交流电的周期不变，可采取的方法是（）A．将电枢转速提高一倍，其他条件不变B．将磁场增加一倍，其他条件不变C．将线圈的面积增加一倍，其他条件不变D．将磁场的强弱增加一倍，线圈的面积缩小一半，其它条件不变11．右图是一个电工应用某种逻辑电路制作的简单车门报警电路图。图中的两个按钮开关分别装在汽车的两道门上。只要其中任何一个开关处于开路状态，发光二极管就发光。请你根据报警装置的要求，在电路图的虚线框内应是何种电路？（）A．与门B．或门C．非门D．与非门12、下列说法正确的是（）A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号B．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器作用是控制电路的通断C．电子秤所使用的测力装置是力传感器D．半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越大二、填空题听筒话筒RRxR0ⅠⅡ图5-2413．原始的电话机将听筒和话筒串联成一个电路，当自己对着话筒讲话时，会从听筒中听到自己的声音，导致听觉疲劳而影响通话．现代的电话将听筒电...
