三菱FX系列PLC远程维护实例讲解概要VIP免费

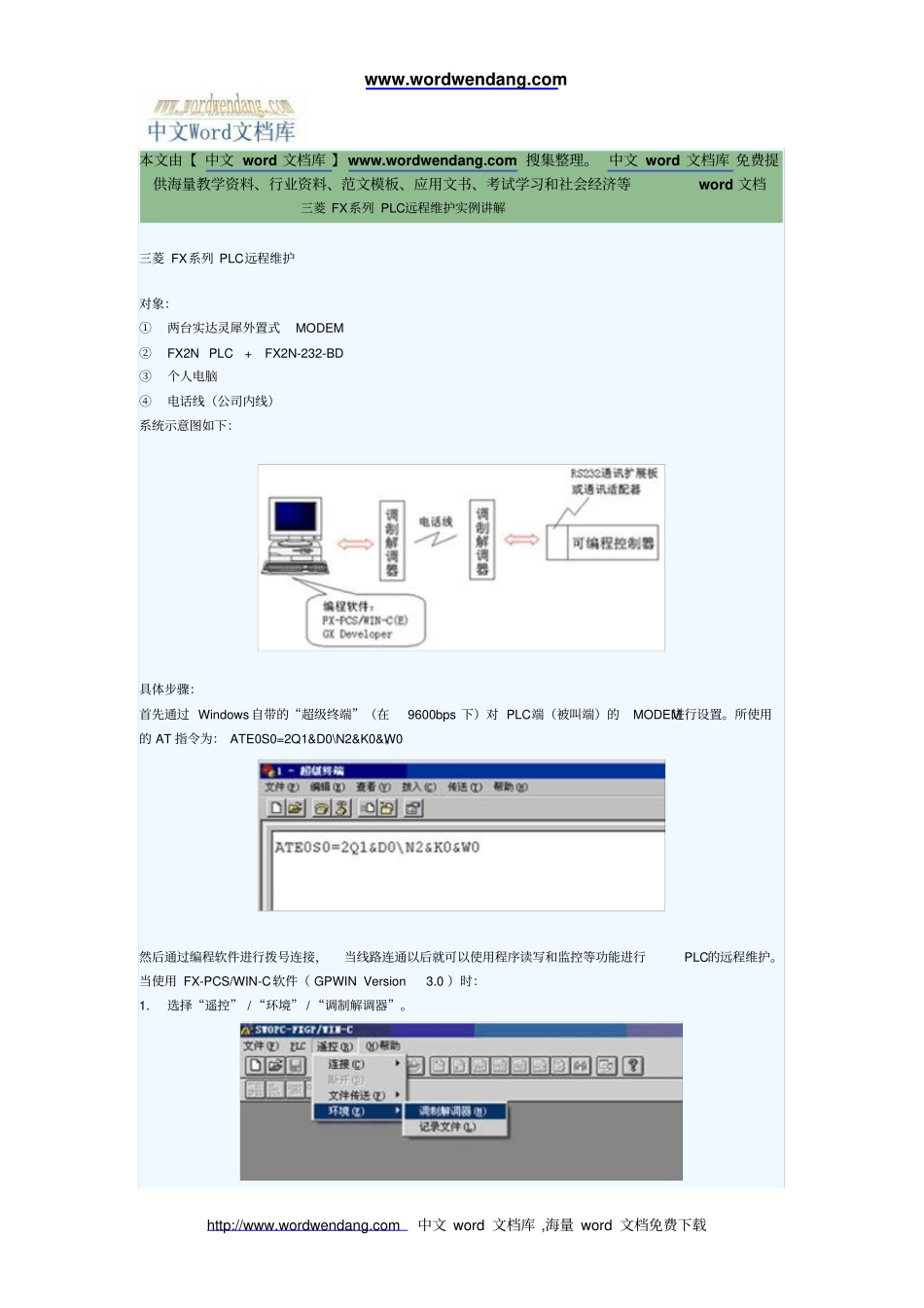

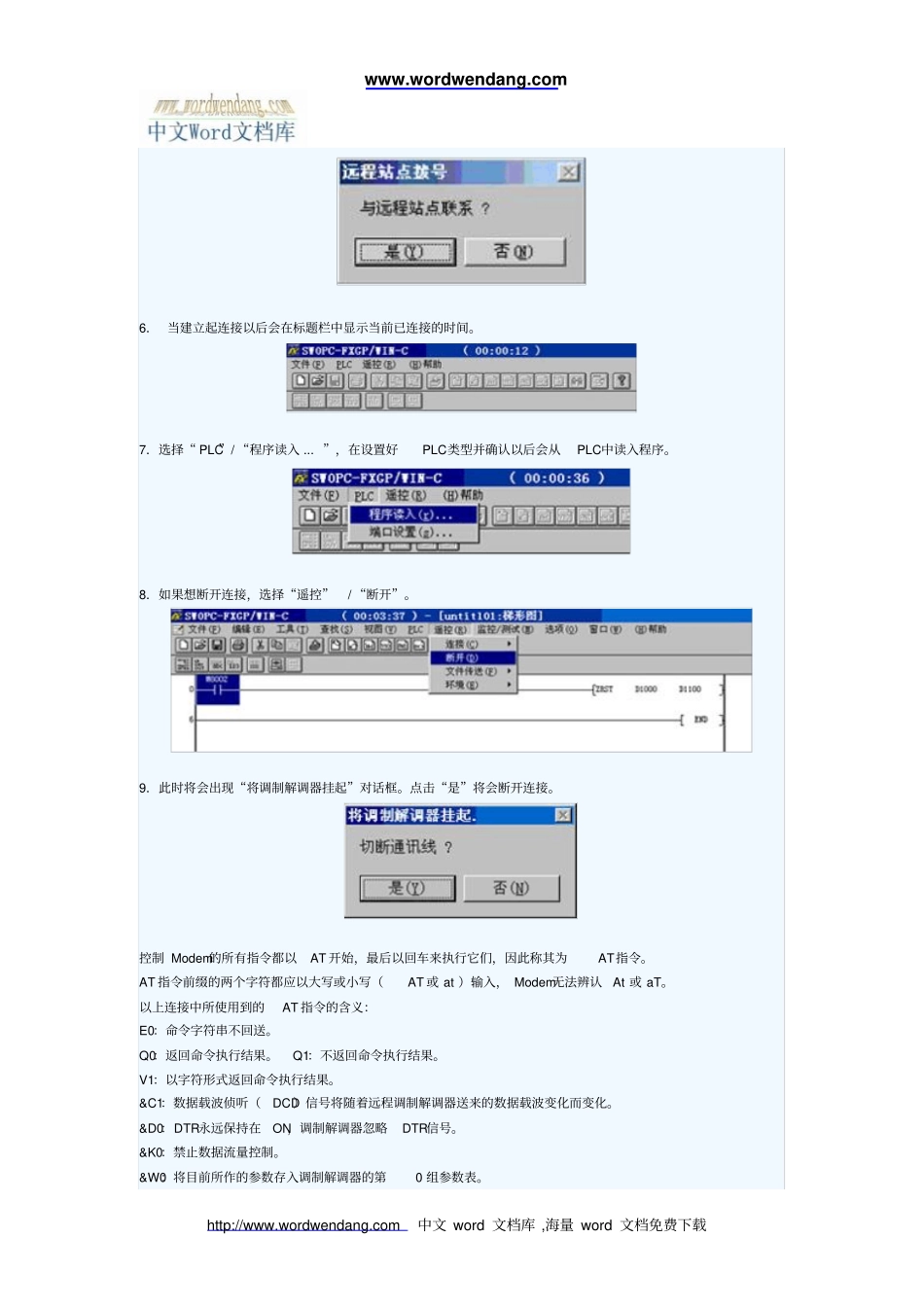

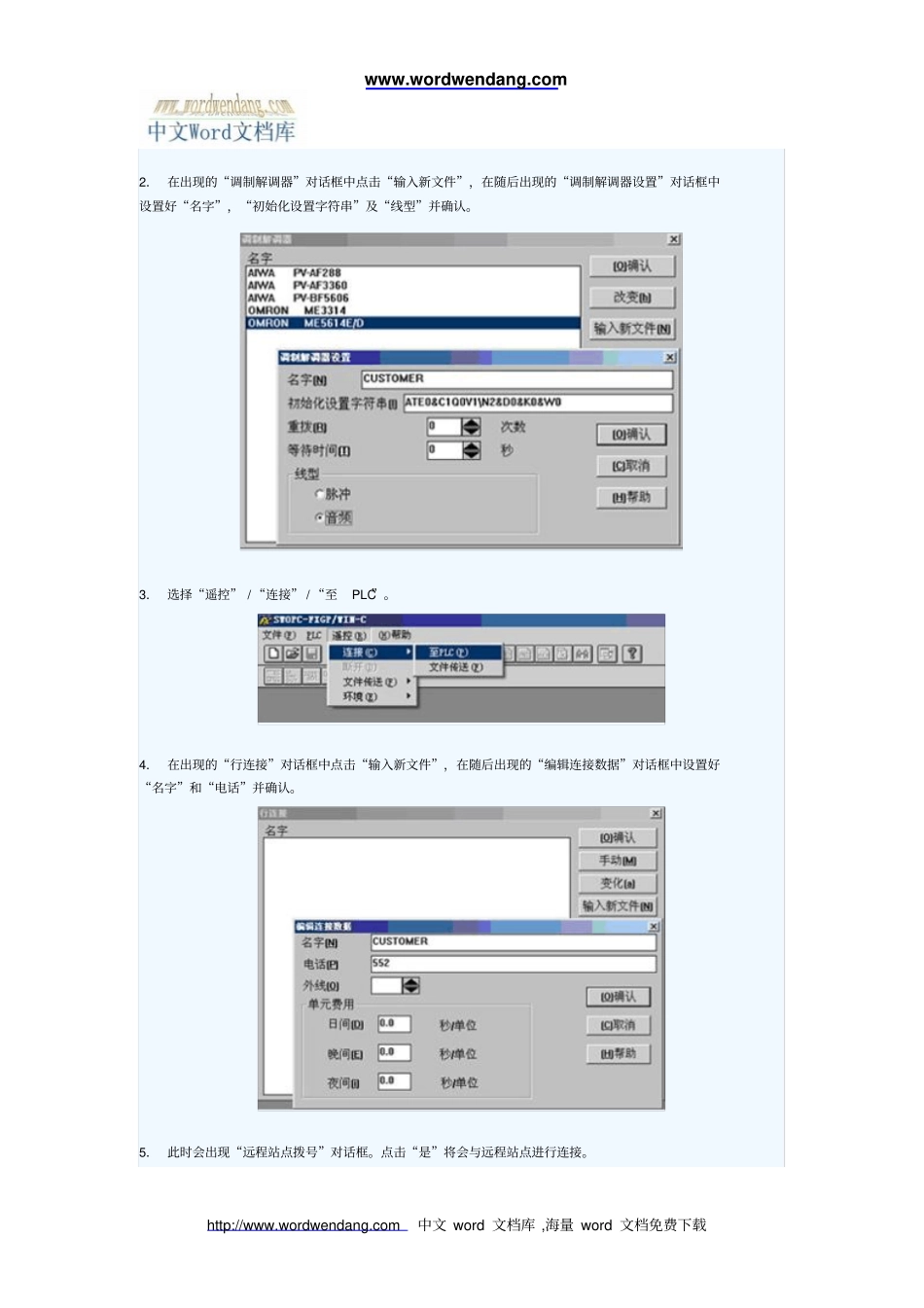

www.wordwendang.comhttp://www.wordwendang.com中文word文档库,海量word文档免费下载本文由【中文word文档库】www.wordwendang.com搜集整理。中文word文档库免费提供海量教学资料、行业资料、范文模板、应用文书、考试学习和社会经济等word文档三菱FX系列PLC远程维护实例讲解三菱FX系列PLC远程维护对象：①两台实达灵犀外置式MODEM②FX2NPLC+FX2N-232-BD③个人电脑④电话线（公司内线）系统示意图如下：具体步骤：首先通过Windows自带的“超级终端”（在9600bps下）对PLC端（被叫端）的MODEM进行设置。所使用的AT指令为：ATE0S0=2Q1&D0\N2&K0&W0。然后通过编程软件进行拨号连接，当线路连通以后就可以使用程序读写和监控等功能进行PLC的远程维护。当使用FX-PCS/WIN-C软件（GPWINVersion3.0）时：1．选择“遥控”/“环境”/“调制解调器”。www.wordwendang.comhttp://www.wordwendang.com中文word文档库,海量word文档免费下载2．在出现的“调制解调器”对话框中点击“输入新文件”，在随后出现的“调制解调器设置”对话框中设置好“名字”，“初始化设置字符串”及“线型”并确认。3．选择“遥控”/“连接”/“至PLC”。4．在出现的“行连接”对话框中点击“输入新文件”，在随后出现的“编辑连接数据”对话框中设置好“名字”和“电话”并确认。5．此时会出现“远程站点拨号”对话框。点击“是”将会与远程站点进行连接。www.wordwendang.comhttp://www.wordwendang.com中文word文档库,海量word文档免费下载6．当建立起连接以后会在标题栏中显示当前已连接的时间。7．选择“PLC”/“程序读入...”，在设置好PLC类型并确认以后会从PLC中读入程序。8．如果想断开连接，选择“遥控”/“断开”。9．此时将会出现“将调制解调器挂起”对话框。点击“是”将会断开连接。控制Modem的所有指令都以AT开始，最后以回车来执行它们，因此称其为AT指令。AT指令前缀的两个字符都应以大写或小写（AT或at）输入，Modem无法辨认At或aT。以上连接中所使用到的AT指令的含义：E0：命令字符串不回送。Q0：返回命令执行结果。Q1：不返回命令执行结果。V1：以字符形式返回命令执行结果。&C1：数据载波侦听（DCD）信号将随着远程调制解调器送来的数据载波变化而变化。&D0：DTR永远保持在ON，调制解调器忽略DTR信号。&K0：禁止数据流量控制。&W0：将目前所作的参数存入调制解调器的第0组参数表。www.wordwendang.comhttp://www.wordwendang.com中文word文档库,海量word文档免费下载\N2：选择MNP可靠模式的数据链路。S0=2：调制解调器接收到2次振铃信号后自动接听。&V：显示当前的调制解调器参数。&F：恢复到出厂设置。当使用GXDeveloper软件（Version7.08J）时：1．选择“工具”/“电话功能设定/经调制解调器的连接”/“线路连接⋯”。2．在出现的“选择PLC系列”对话框中设定PLC的类型并确认。3．在出现的“电路连接”对话框中指定“电路类型”，“端口”，“电话号码”和“AT指令”。www.wordwendang.comhttp://www.wordwendang.com中文word文档库,海量word文档免费下载注：以上对话框中的“调制解调器初始化”按钮的作用相当于AT&F，会将MODEM恢复到出厂设置。在“AT指令指定”文本框中所键入的AT指令将会在按下“连接”后发送至MODEM，然后会根据“电话号码”文本框中所键入的号码进行拨号连接。4．点击“连接”将会与远程站点连接，当建立起连接后会出现以下对话框。5．点击“确定”后会出现“通信目标指定”对话框。设定好以后点击“确认”。www.wordwendang.comhttp://www.wordwendang.com中文word文档库,海量word文档免费下载6．此时会出现“从PLC读出”对话框。在需要读出的项目前打勾，点击“执行”后将从PLC中读出对应的内容。7．如果想断开连接，选择“工具”/“电话功能设定/经调制解调器的连接”/“线路切断”。www.wordwendang.comhttp://www.wordwendang.com中文word文档库,海量word文档免费下载8．此时会出现以下对话框。点击“是”将断开连接。附注：1．FX2N-232-BD与MODEM之间以及电脑与MODEM之间都是用MODEM本身自带的线（直通线）进行连接。2．在实际应用中，有些MODEM只能在GXDeveloper软件中实现上述远程维护功能。比如TP-Link的TM-EC5658V。3．FX-PCS/WIN软件当运行在WindowsNT4.0、Windows2000或者WindowsXP环境中时不能使用以上的远程维护功能。
