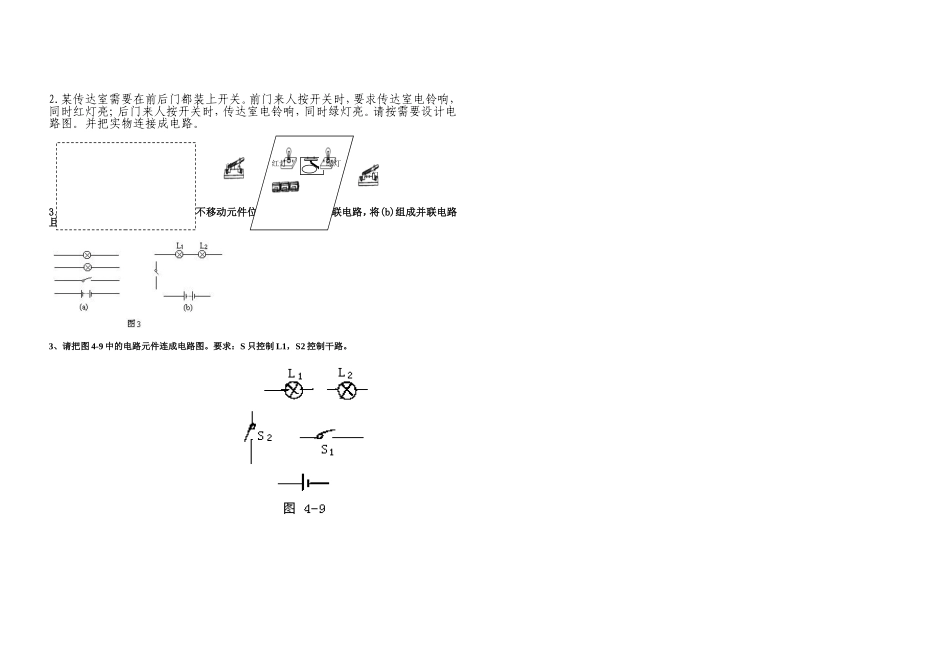

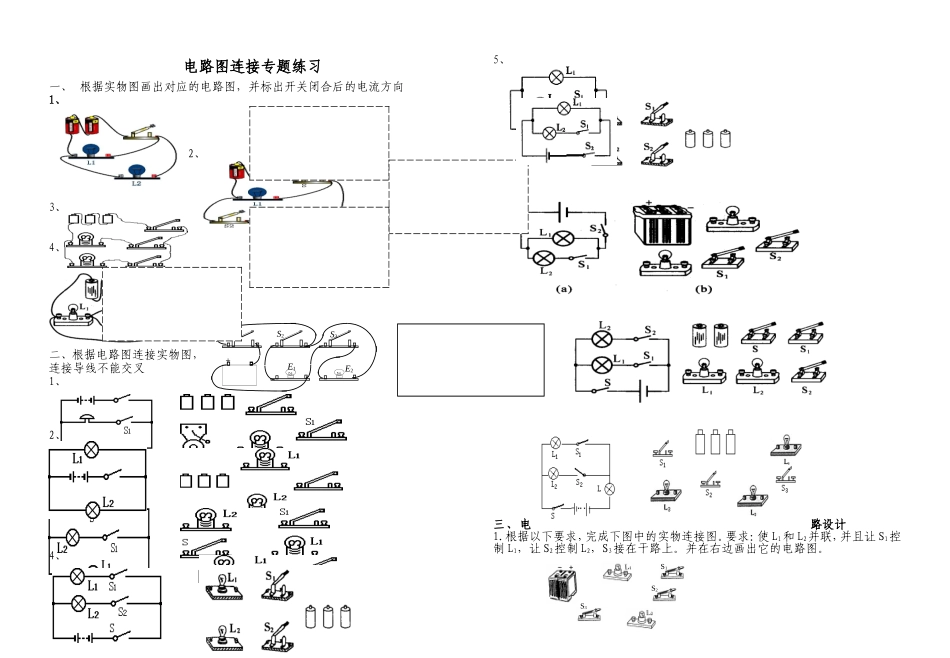

-+S3S2S1E2E1电路图连接专题练习一、根据实物图画出对应的电路图，并标出开关闭合后的电流方向1、2、3、4、5、二、根据电路图连接实物图，连接导线不能交叉1、2、3、4、5、6、．三、电路设计1.根据以下要求，完成下图中的实物连接图。要求：使L1和L2并联，并且让S1控制L1，让S2控制L2，S3接在干路上。并在右边画出它的电路图。S1S2S32.某传达室需要在前后门都装上开关。前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。请按需要设计电路图。并把实物连接成电路。3．如图3(a)、(b)所示的元件，在不移动元件位置，将(a)组成串联电路，将(b)组成并联电路且S控制L1和L2。3、请把图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。红灯绿灯前门后门
