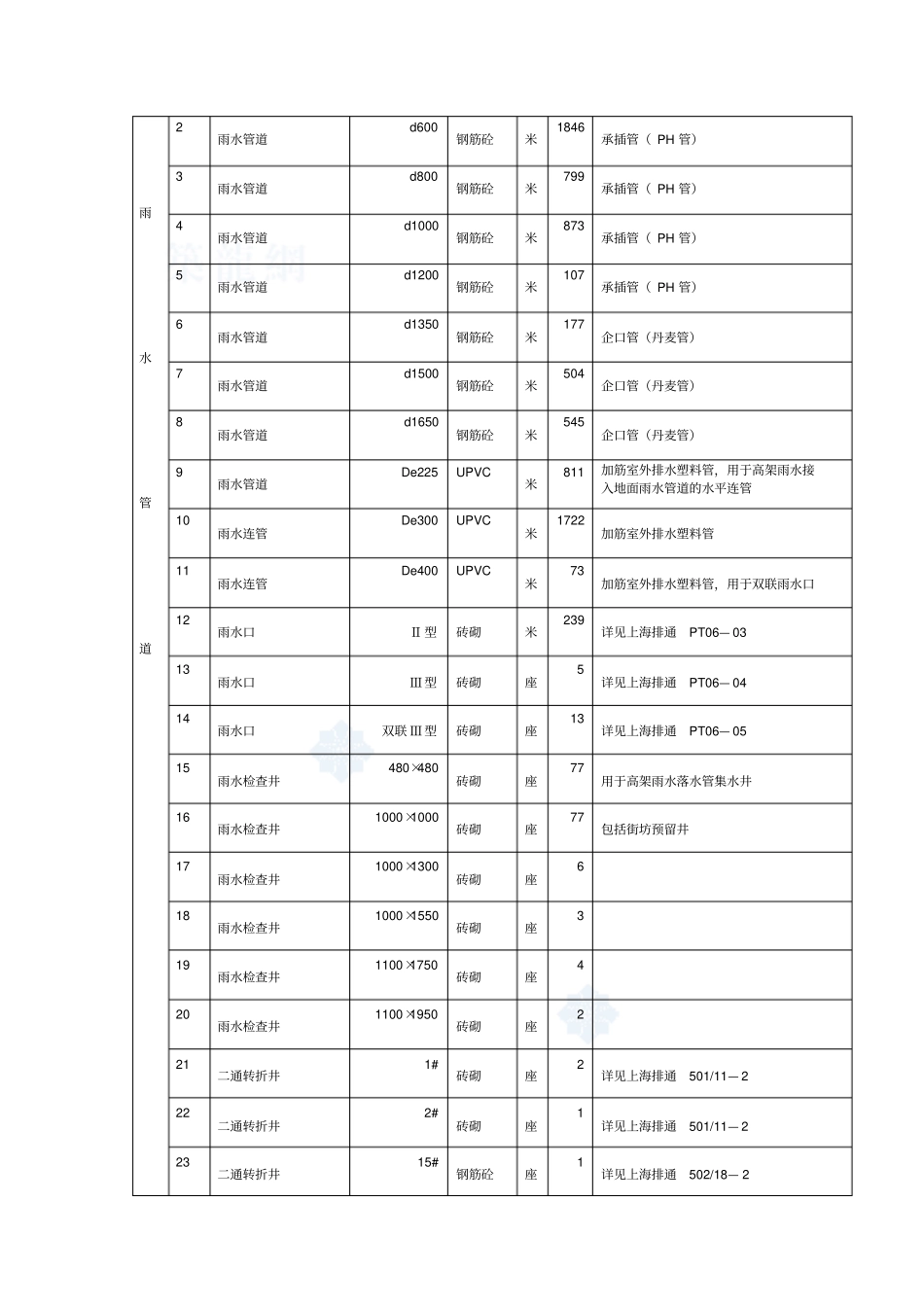

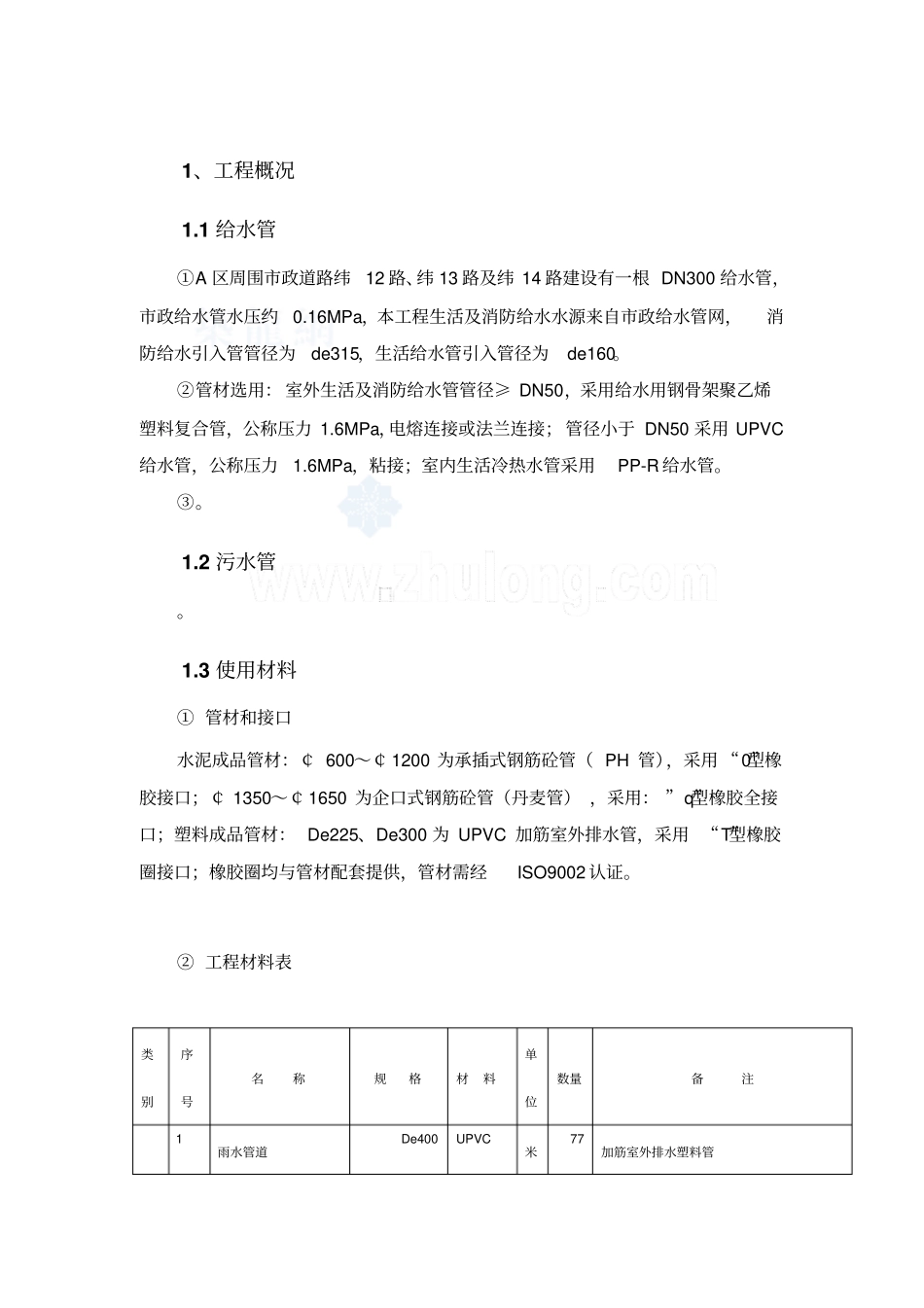

1、工程概况1.1给水管①A区周围市政道路纬12路、纬13路及纬14路建设有一根DN300给水管，市政给水管水压约0.16MPa，本工程生活及消防给水水源来自市政给水管网，消防给水引入管管径为de315，生活给水管引入管径为de160。②管材选用：室外生活及消防给水管管径≥DN50，采用给水用钢骨架聚乙烯塑料复合管，公称压力1.6MPa，电熔连接或法兰连接；管径小于DN50采用UPVC给水管，公称压力1.6MPa，粘接；室内生活冷热水管采用PP-R给水管。③。1.2污水管。1.3使用材料①管材和接口水泥成品管材：￠600～￠1200为承插式钢筋砼管（PH管），采用“0”型橡胶接口；￠1350～￠1650为企口式钢筋砼管（丹麦管），采用：”q”型橡胶全接口；塑料成品管材：De225、De300为UPVC加筋室外排水管，采用“T”型橡胶圈接口；橡胶圈均与管材配套提供，管材需经ISO9002认证。②工程材料表类别序号名称规格材料单位数量备注1雨水管道De400UPVC米77加筋室外排水塑料管雨水管道2雨水管道d600钢筋砼米1846承插管（PH管）3雨水管道d800钢筋砼米799承插管（PH管）4雨水管道d1000钢筋砼米873承插管（PH管）5雨水管道d1200钢筋砼米107承插管（PH管）6雨水管道d1350钢筋砼米177企口管（丹麦管）7雨水管道d1500钢筋砼米504企口管（丹麦管）8雨水管道d1650钢筋砼米545企口管（丹麦管）9雨水管道De225UPVC米811加筋室外排水塑料管，用于高架雨水接入地面雨水管道的水平连管10雨水连管De300UPVC米1722加筋室外排水塑料管11雨水连管De400UPVC米73加筋室外排水塑料管，用于双联雨水口12雨水口Ⅱ型砖砌米239详见上海排通PT06—0313雨水口Ⅲ型砖砌座5详见上海排通PT06—0414雨水口双联Ⅲ型砖砌座13详见上海排通PT06—0515雨水检查井480×480砖砌座77用于高架雨水落水管集水井16雨水检查井1000×1000砖砌座77包括街坊预留井17雨水检查井1000×1300砖砌座618雨水检查井1000×1550砖砌座319雨水检查井1100×1750砖砌座420雨水检查井1100×1950砖砌座221二通转折井1#砖砌座2详见上海排通501/11—222二通转折井2#砖砌座1详见上海排通501/11—223二通转折井15#钢筋砼座1详见上海排通502/18—224丙式三通交汇窨井1#砖砌座1详见上海排通605/10—225丙式三通交汇窨井1#砖砌座2详见上海排通601/30—226乙式三通交汇窨井1#砖砌座7详见上海排通603/5—127乙式三通交汇窨井2#砖砌座1详见上海排通603/5—128乙式三通交汇窨井2#钢筋砼座1详见结构图29乙式四通交汇窨井1#砖砌座1详见上海排通704/8—130乙式四通交汇窨井2#砖砌座1详见上海排通704/8—131顶管接收井5500×4500钢筋砼座132顶管专用管材￠1800钢筋砼米75临时泵站过虬江河接雨水管线污水管道1污水管道d800钢筋砼米216承插管（PH管）2污水管道De300UPVC米15加筋室外排水塑料管3直线检查井1000×1000砖砌座14直线检查井1000×1550砖砌座25二通转折井8#钢筋砼座1详见上海排通501/11—2③排水窨井盖座采用防沉盖座，井盖采用防盗型钢纤维井盖；④本工程￠600～￠1650管及其配套直线检查井、转折井、交汇井均采用钢筋砼底板，主筋的砼净保护层厚度：底板及基础下层筋为40mm,管枕为20mm,其余为35mm.1.4工艺要求①管道基础：根据地质勘察报告，本工程管道基础主要坐落在②、③粘土、灰色粉质粘土或淤泥质粘土层上，固钢筋砼承受插管（PH管）管道基础均选用150mm厚C20混凝土基座和C25钢筋砼管枕，下铺100mm厚砾石砂垫层。企口管（丹麦管）管道基础一般采用200mm厚c20砼底板、c25钢筋砼管枕及100mm厚砾石砂垫层；军工雨42＃（K2+300）～军工雨103＃（K3+29）段企口管管道基础采用200厚C20钢筋砼基础，详见施－结－2－02。UPVC加筋管管道基础采用垫层基础；对于一般的土质地段，垫层可为一层砂垫层（中粗砂），其厚度为100mm；对处在地下水位以下的软土地基，垫层可采用150mm、颗粒尺寸为5～40mm的碎石或砾石砂，上面再铺50mm厚砂垫层（中粗砂）。②沟槽回填：a)、UPVC室外排水塑料管：采用中粗纱回填至管外顶（其干重度不小于16KN/m2）,管外顶以上至路基以上部分采用细粒上分层回填，同时满足道路回填要求，压实度要求详见施－结－2－01。b)、PH管：管道胸腔及管顶以上500mm范围内用良质细粒土...
