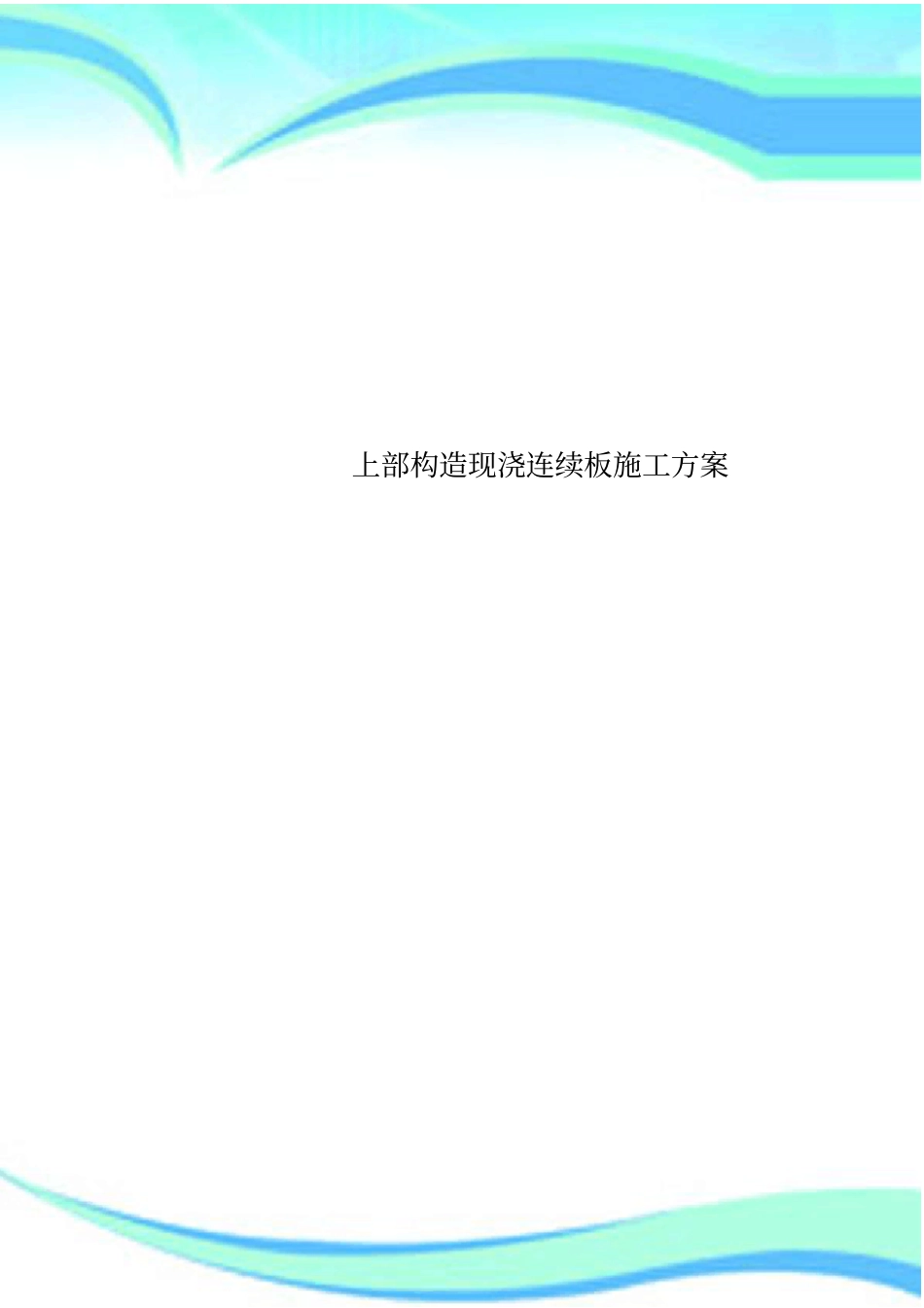

上部构造现浇连续板施工实施方案VIP免费

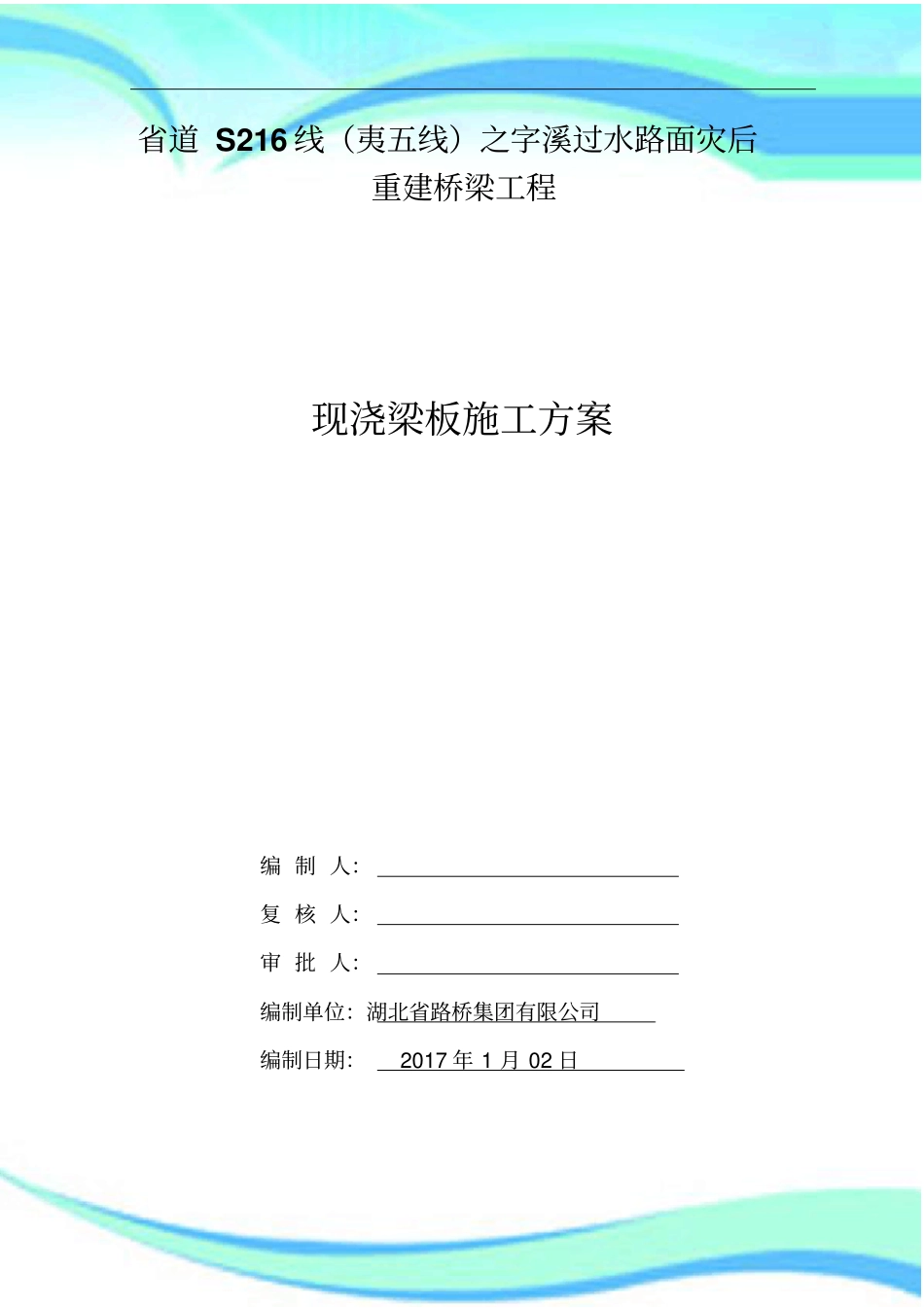

上部构造现浇连续板施工方案2————————————————————————————————作者：————————————————————————————————日期：省道S216线（夷五线）之字溪过水路面灾后重建桥梁工程现浇梁板施工方案编制人：复核人：审批人：编制单位：湖北省路桥集团有限公司编制日期：2017年1月02日1目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、施工概述..................................................................................3四、工艺流程..................................................................................3五、施工方案..................................................................................41、地基处理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42、模板支架⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43、钢筋焊接及安装要点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯64、混凝土浇筑⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯75、养生保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9六、施工计划安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10七、质量保证体系及组织框图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯111、质量保证体系⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯112、质量保证组织框图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12八、安全文明施工保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯121、施工安全⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯122、供电安全⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯133、文明安全⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯144、防止环境污染⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯152上部构造现浇梁板施工方案一、工程概况1、项目概况本项目为省道S216（夷五线）之字溪过水路面灾后重建桥梁工程，桥梁全长62.4m，设计为漫水桥；标准桥面宽度：净15+2×2m（人行道）=19m；上部结构采用5×12.2m钢筋砼现浇连续板，下部结构采用三柱式桥墩、三柱式桥台，基础采用钻孔灌注桩基础；公路等级：二级公路（设计速度40km/h）；荷载等级：汽车荷载---公路-Ⅰ级，人群荷载---3.5KN/m2。本桥梁施工主要包括之字溪过水路面灾后重建桥梁桩基础、下部结构、上部结构(含桥面铺装)、桥台防护及桥梁两端接线工程。桥梁上部连续实心板厚60cm，悬臂150cm，C40混凝土，板底采用钢板调平，墩台采用2cm厚油毛毡简易支座系统，2号墩处设置墩梁固结构造，其余墩台顶均设置抗震锚栓；两侧桥台桥面处各设置一道60型伸缩缝。二、编制依据(1)S216（夷五线）之字溪过水路面灾后重建桥梁工程一阶段施工图；(2)《枝江市安福寺桥水毁重建工程地质详细勘察报告》中国葛洲坝集团；(3)根据建设单位提供的有关文件；(4)现状道路及地形图测量成果、之字溪水文调查数据、安福寺镇城镇发展规划等基础资料(5)路桥施工计算手册《公路桥涵设计通用规范》（JTGD60-2004)《公路桥涵施工技术规范》（JTJ041-2000)《公路工程质量检验评定标准》（JTGF80/1-2004）《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2008[1])《钢管满堂支架预压技术规程》(JGJ/T194-2009)《城市道路交叉口设计规程》（CJJ152-2010)《公路交通安全设施设计规范》（JTGD81-2006)行业现行其它有关标准、规范、规程、规定等。3三、施工概述现浇连续板采用满堂支架现浇法进行施工，侧模及底模采用大块组合竹胶模板，模板采用122cm×244cm×12mm优质竹胶板，工作支架采用满堂支架，钢筋在钢筋加工场集中下料加工，现场绑扎焊接成型。混凝土采用商品混凝土，利用泵车进行浇注施工。四、现浇连续板工艺流程现浇板采用满堂支架就地浇筑，其施工工艺流程如下：五、施工方案地基处理支架安装支架安装支架验收不合格返工底模安装预压、观测底模调整、侧模及钢筋加工安钢筋、模混凝土浇养生模板及支45.1地基处理支架采用满堂支架，为确保基础的强度，搭设脚手架前，地基必须平整，碾压密实，采用10cm厚C20砼硬化处理，然后按设计间距布置10×10cm方木条，脚手架底托置于方木条上。5.2模板支架1、全桥采用Φ4...
