由三视图还原实物VIP免费

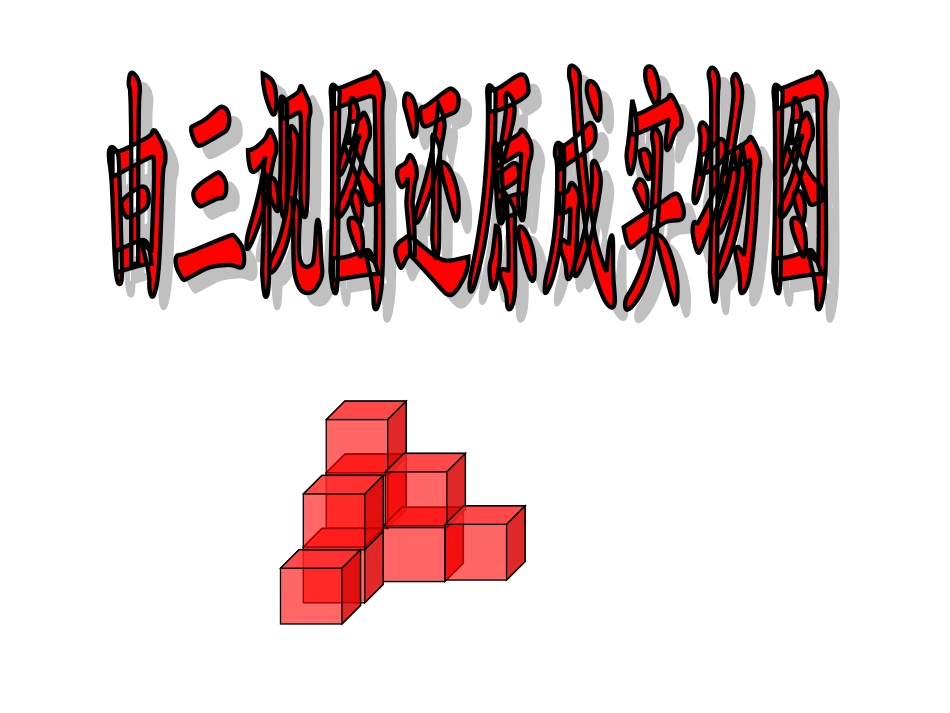

由三视图还原实物_第1页
1/22
由三视图还原实物_第2页
2/22
由三视图还原实物_第3页
3/22
三视图的对应规则俯视图和左视图主视图和俯视图主视图和左视图----长对正----高平齐----宽相等主视图俯视图左视图高长宽宽高平齐长对正宽相等画出如图所示四棱锥的三视图。挑战自我主视图左视图俯视图四菱锥的三视图:试一试:•1、如下图几何体,请画出这个物体的三种视图。主视图左视图俯视图主视图左视图俯视图主视图左视图俯视图主视图左视图俯视图下面所给的三视图表示什么几何体?球主视图左视图俯视图下面所给的三视图表示什么几何体?圆锥主视图左视图俯视图主视图侧视图俯视图圆柱9.下面所给的三视图表示什么几何体?正视图侧视图俯视图9.下面所给的三视图表示什么几何体?圆台正视图左视图俯视图正三棱锥下面所给的三视图表示什么几何体?主视图左视图俯视图下面所给的三视图表示什么几何体?正三棱柱主视图左视图俯视图正四棱台俯左主下面所给的三视图表示什么几何体?主视图左视图俯视图下面所给的三视图表示什么几何体?同底的圆柱和圆锥组合成的组合体,圆锥在上圆柱在下。试一试:2、下图是某物体的三视图,请画出这个物体的实物图。主视图左视图俯视图主视图左视图俯视图试一试:2、下图是某物体的三视图,请画出这个物体的实物图。主视图左视图俯视图试一试:2、下图是某物体的三视图,请画出这个物体的实物图。主视图左视图俯视图试一试:2、下图是某物体的三视图,请画出这个物体的实物图。主视图左视图俯视图下列是一个物体的三视图,请描述出它的形状课堂练习1.如下图,是由一些相同的小正方体构成的几何体的三视图,请问这几何体小正方体中的个数是———。主视图左视图俯视图A.4B.5C.6D.7A121课堂练习2.如下图,是某个几何体的两个视图,这个几何体可能是什么?发散思维圆柱、四棱柱、三棱柱一、由三视图还原几何体(或实物原型),一般步骤为:①想象:根据各视图想象从各个方向看到的几何体形状;②定形:综合确定几何体(或实物原型)的形状;③定大小位置:根据三个视图“长对正,高平齐,宽相等”的关系,确定轮廓线的位置,以及各个方向的尺寸.课堂小节二、基本几何体的三视图1.柱体——有两个视图是矩形.2.锥体——有两个视图是三角形.3.台体圆台——有两个视图是等腰梯形棱台——有两个视图是梯形4.球——三个视图都是圆课堂小节

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

由三视图还原实物
