两级直齿圆柱齿轮减速器项目设计方案VIP免费

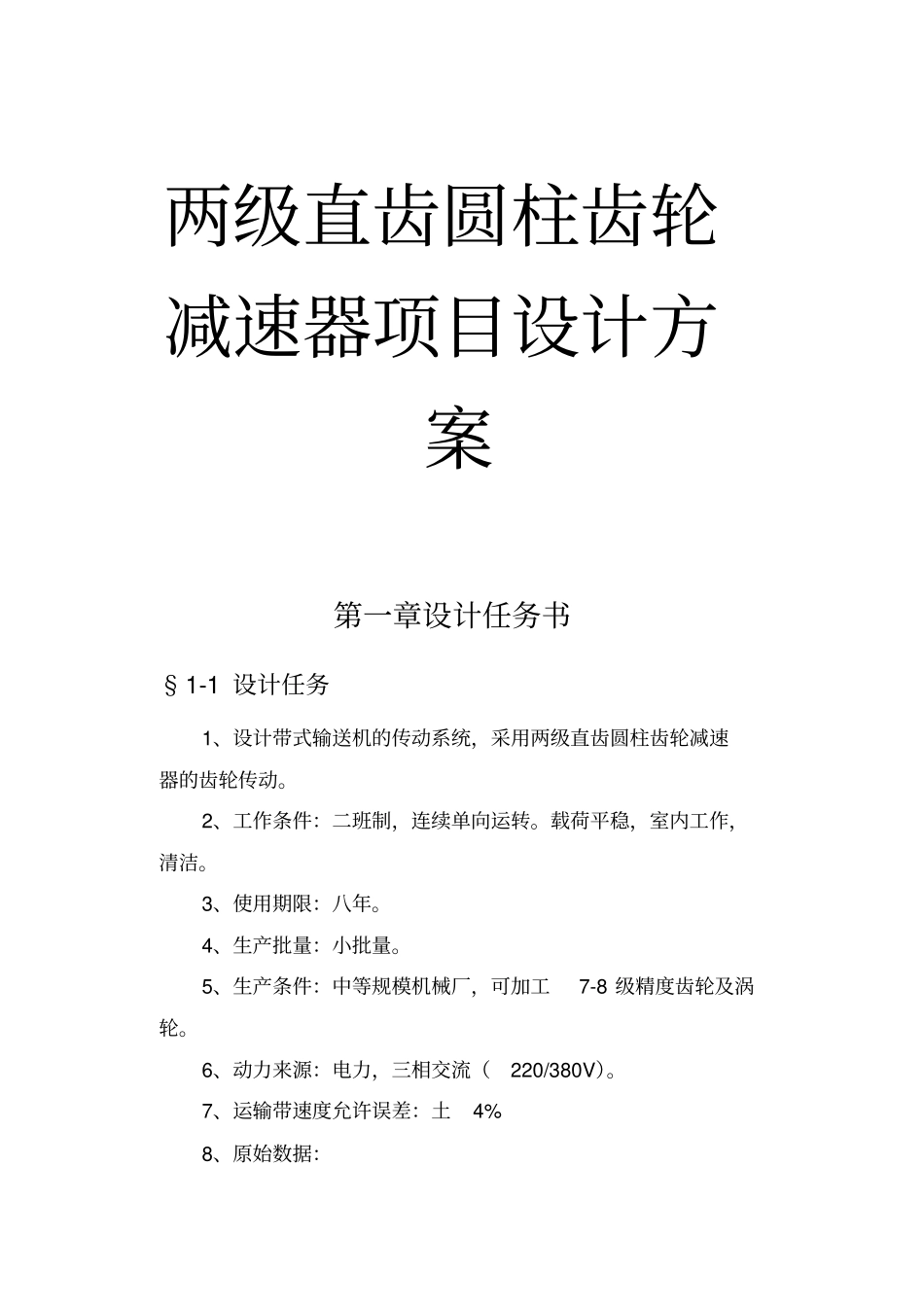

两级直齿圆柱齿轮减速器项目设计方案第一章设计任务书§1-1设计任务1、设计带式输送机的传动系统，采用两级直齿圆柱齿轮减速器的齿轮传动。2、工作条件：二班制，连续单向运转。载荷平稳，室内工作，清洁。3、使用期限：八年。4、生产批量：小批量。5、生产条件：中等规模机械厂，可加工7-8级精度齿轮及涡轮。6、动力来源：电力，三相交流（220/380V）。7、运输带速度允许误差：土4%8、原始数据：输送带的工作拉力F1460N输送带的工作速度v=1.9m/s输送带的卷筒直径d=300mm第二章传动系统方案的总体设计§2-1传动方案的概述带式输送机传动系统方案如下图2.1所示图2.10—电动机；1—高速级；2—中速级；3—低速级；4—联轴器；带式输送机由电动机驱动。电动机0通过联轴器将动力传入两集圆柱齿轮减速器，再通过联轴器，将动力传至输送机滚筒，带动输送带工作。传动系统采用两级展开式圆柱齿轮减速器，其机构简单，但齿轮箱对轴承位置不对称，因此要求轴有较大的刚度。两级齿轮均为直齿圆柱齿轮的传动，高速级小齿轮位置远离电动机，齿面接触更均匀。§2-2电动机的选择1．电动机容量选择根据已知条件由计算得知工作机所需有效功率（1）774.210001914601000Fvpw（2）确定传动总效率经查表得：一对滚动轴承效率1=0.99;闭式圆柱齿轮传动为7级的效率2=0.98；弹性联轴器的效率3=0.99；输送机滚筒效率4=0.96。估算传动系统的总效率：91.33%%10099.098.099.0223232231d输送带卷筒的总效率为:95.04%%10099.096.041w86.8%%1009504.09133.0wd(3)选择电动机电动edp电动机类型：推荐Y系列380v，三相异步电动机。(4)选择功率工作机所需要的电动机输出功率dp计算如下：2.30868774.2dwppkw查取手册Y系列三相异步电动机技术数据中应满足：dmpp电动机的额定功率edp=4kw工作机所需的电动机(5)电动机的转速选择根据已知条件由计算得知输送机滚筒的工作转速12130014.39.110006060Dvnr/min,经查表按推荐的传动比合理范围,二级圆柱斜齿轮减速器传动比ai＝8～25所以电动机转速的可选范围为dn=ai×n＝（8～25）n=968～3025r/min,在该范围内的转速1000r/min,1500r/min,3000r/min,其主要数据及计算的减速器传动比，列表如下：表2.1方案电机型号额定功率KW电动机转速传动比同步r/min满载r/min1Y132M1—64.0KW10009607.92Y112M—44.0KW1500144011.93Y112M—24.0KW3000289023.8综合考虑电动机和传动装置的尺寸、重量、和带传动、减速器的传动比，可见第2种方案比较合适，因此选用电动机型号为Y112M—4。其主要参数：额定功率edp=4kw大于工作机所需的电动机输出功率dp=3.2kw同步满载转速mn=1500r/min,其主要性能参数如下表2.2所示：表2.2图2.2主要外形和安装尺寸见下表2.3所示表2.3额定功率（kw）满载转速（r/min）中心高(mm)伸出直径(mm)伸出长度(mm)414401122860§2-2传动比的分配1带式输送机传动系统的总传动比：(1)9.111211500nnima中心高外型尺寸:LAC/2+AD×HD底脚安装尺寸A×B地脚螺栓孔直径K轴伸尺寸D×E装键部位尺寸F×GD132400115190265190×140122860824(2)分配减速器传动比ai。浸油图深度如图2.4所示，尽量使高速级和低速级大齿轮浸油深度相当，故取高速级传动比与低速级传动比213.1ii。由此得减速器总的传动比关系为：223.1iia低速级齿轮传动比：3.12aii=3.19.11=2.975高速级齿轮传动比：4975,29.1121iiia§3-3传动系统的运动和动力学参数设计传动系统各轴的转速、功率和转矩的计算如下：0轴——电动机轴min/14400rnnmkwppd2.30mNnpmd22.2114402.395509550T01轴——减速器中间轴min/144001rnnkwpp168.3kw99.02.3301mNmN2199.022.21TT3012轴——减速器中间轴min/360min/41440112rrinnkwpp07.3kw98.099.0168.32112mNmNi5.8198.099.0421TT211123轴——减速器低速轴min/121min/975.2360223rrinnkwpp979.2kw98.099.001.32123mNmNi237.23598.099.0975.25.81TT212234轴——工作机min/12134rnnkwpp92.2kw99.099.0979.23134mNmN595.23099.099.0277.235TT3134将计算结果汇表，如下表3.1所示。表3.1轴代号电动机减速器工作机0轴1轴2轴3轴4轴转速r/min14401440360121121功率kw3.23.1683.072.9792.92转矩N?m21.222181.52...
