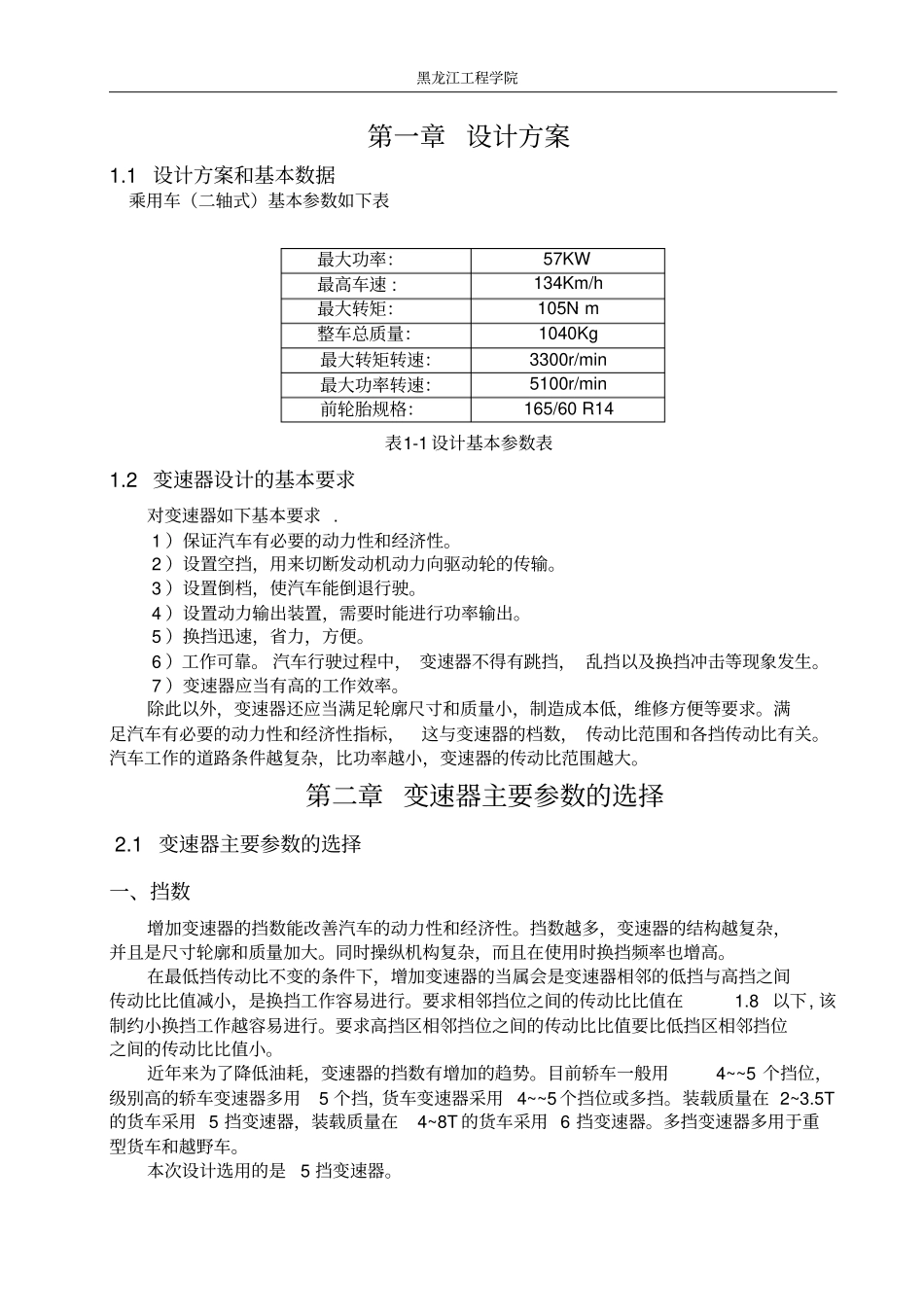

黑龙江工程学院第一章设计方案1.1设计方案和基本数据乘用车（二轴式）基本参数如下表表1-1设计基本参数表1.2变速器设计的基本要求对变速器如下基本要求.1）保证汽车有必要的动力性和经济性。2）设置空挡，用来切断发动机动力向驱动轮的传输。3）设置倒档，使汽车能倒退行驶。4）设置动力输出装置，需要时能进行功率输出。5）换挡迅速，省力，方便。6）工作可靠。汽车行驶过程中，变速器不得有跳挡，乱挡以及换挡冲击等现象发生。7）变速器应当有高的工作效率。除此以外，变速器还应当满足轮廓尺寸和质量小，制造成本低，维修方便等要求。满足汽车有必要的动力性和经济性指标，这与变速器的档数，传动比范围和各挡传动比有关。汽车工作的道路条件越复杂，比功率越小，变速器的传动比范围越大。第二章变速器主要参数的选择2.1变速器主要参数的选择一、挡数增加变速器的挡数能改善汽车的动力性和经济性。挡数越多，变速器的结构越复杂，并且是尺寸轮廓和质量加大。同时操纵机构复杂，而且在使用时换挡频率也增高。在最低挡传动比不变的条件下，增加变速器的当属会是变速器相邻的低挡与高挡之间传动比比值减小，是换挡工作容易进行。要求相邻挡位之间的传动比比值在1.8以下,该制约小换挡工作越容易进行。要求高挡区相邻挡位之间的传动比比值要比低挡区相邻挡位之间的传动比比值小。近年来为了降低油耗，变速器的挡数有增加的趋势。目前轿车一般用4~~5个挡位，级别高的轿车变速器多用5个挡，货车变速器采用4~~5个挡位或多挡。装载质量在2~3.5T的货车采用5挡变速器，装载质量在4~8T的货车采用6挡变速器。多挡变速器多用于重型货车和越野车。本次设计选用的是5挡变速器。最大功率：57KW最高车速:134Km/h最大转矩：105N·m整车总质量：1040Kg最大转矩转速：3300r/min最大功率转速：5100r/min前轮胎规格：165/60R14黑龙江工程学院2二、初选传动比1、主减速器传动比的确定发动机转速与汽车行驶速度之间的关系式为：ogaiirnu377.0式中：au为汽车行驶速度（Km/h），n为发动机转速（r/min），r为车轮滚动半径（m），gi为变速器传动比，oi为主减速器传动比。设定的最高车速为144Km/h，最高档为超速档，传动比取0.8，车轮滚动半径由所选用的轮胎规格185/60R14可得r=0.28m，发动机转速pn=(1.4～2.0)n=4480～6400,取5000r/min。由公式可得agouirni377.0=1348.02768.05100377.0=4.962、最低挡传动比的计算按最大爬坡度设计，满足最大通过能力条件，即用一档通过要求最大坡角max坡道时，驱动力应大于或等于此时的滚动阻力和上坡阻力（加速阻力为零，空气阻力忽略不计）用公式表示为：maxmaxmaxsincosGGfriiTtgoe式中：为G为车辆总质量（N），f为坡道面滚动阻力系数（沥青路面中f=0.01～0.02），取0.016，maxeT为发动机最大扭矩（Nm），t为传动效率（0.85～0.90），max为最大爬坡度（一般轿车要求爬上30%的坡，大约16.7°）。由上式可得：toegiTrmgmgfimaxmaxmax1)sincos(=9.096.41052768.0)7.16sin8.910407.16cos016.08.91040(=1.82即82.11gi根据驱动车轮件与地面附着条件：ntgoeFrii1maxT即：toengirFimax1T式中：nF为驱动轮的地面法向反力，nF=gm1；为驱动轮与黑龙江工程学院地面的附着系数，在混凝土或沥青路面取0.7~0.8，取0.8。此处1m取1140Kg（前置前驱汽车的前轴轴荷47%~60%）。89.29.09.41052768.08.06.08.910401gi所以一档传动比的选择范围是89.282.11gi初选一档传动比为85.21i最低稳定车速：oaiirnu1minmin377.0=5.9Km/h<10Km/h合格分配各挡传动比：选五档按等比级数分配qiiiiiiii5443322185.21i8.05i所以q=1.3707.237.185.212qii51.137.107.223qii10.137.151.134qii8.05i三、初算中心距A初选中心距时，可根据下述经验公式31maxgeAiTKA(4-1)式中：A—变速器中心距（mm）；AK—中心距系数，乘用车：AK=8.9～9.3，商用车：AK=8.6～9.6，多挡变速器：AK=9.5～11.0；maxeT—发动机最大转矩（Nm）；1i—变速器一挡传动比；g—变速器传动效率，取96%。maxeT=105N.m1i=2.8531maxgeAiTKA=3%9685.2105)3.99.8(～黑龙江工程学院4=58.7～62.36(mm)初选中心距A=62mm2.2变速器齿轮的设计计算一、齿轮参数1...
