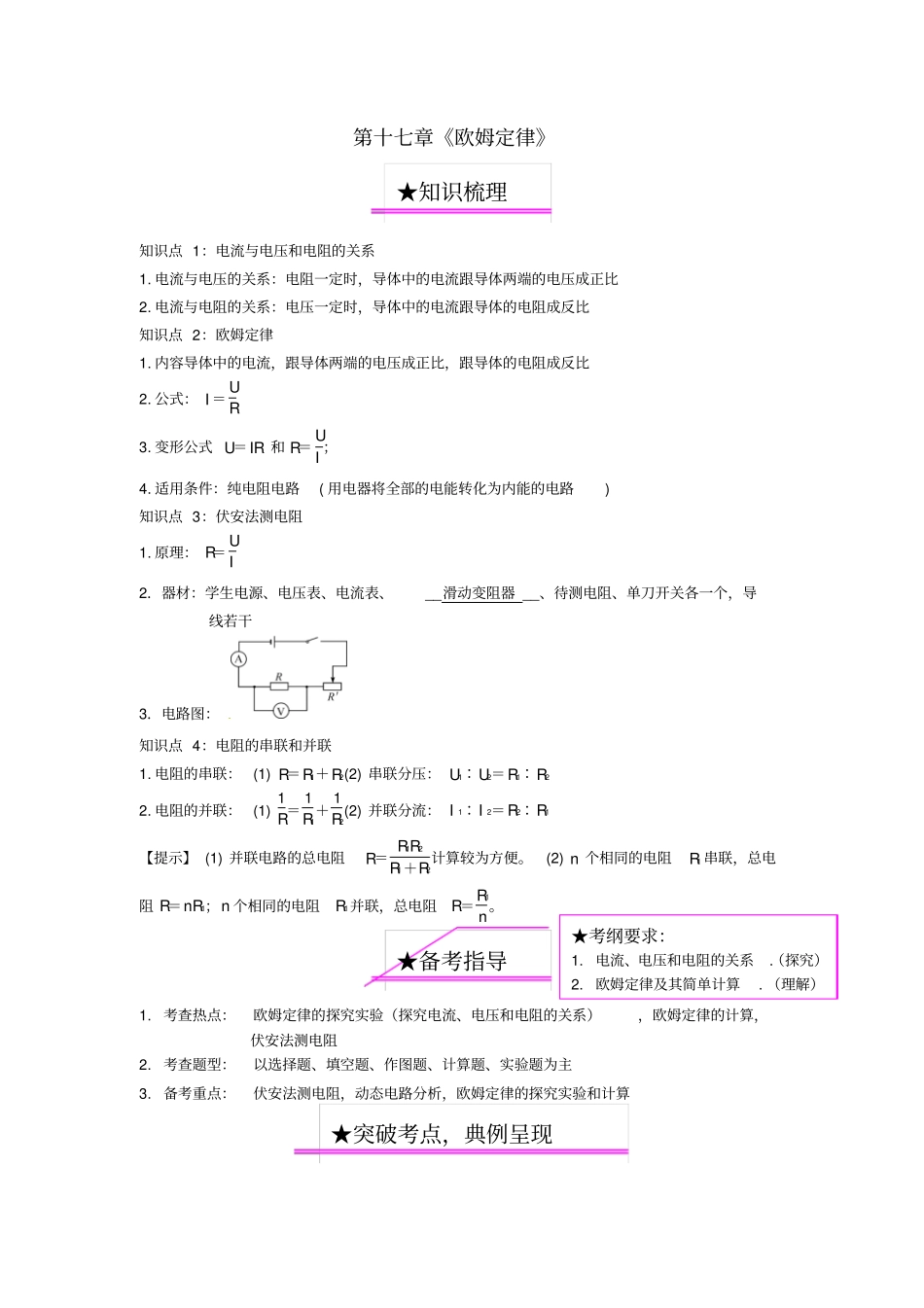

第十七章《欧姆定律》知识点1：电流与电压和电阻的关系1.电流与电压的关系：电阻一定时，导体中的电流跟导体两端的电压成正比2.电流与电阻的关系：电压一定时，导体中的电流跟导体的电阻成反比知识点2：欧姆定律1.内容导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比2.公式：I＝UR3.变形公式U＝IR和R＝UI；4.适用条件：纯电阻电路(用电器将全部的电能转化为内能的电路)知识点3：伏安法测电阻1.原理：R＝UI2．器材：学生电源、电压表、电流表、__滑动变阻器__、待测电阻、单刀开关各一个，导线若干3．电路图：知识点4：电阻的串联和并联1.电阻的串联：(1)R＝R1＋R2(2)串联分压：U1∶U2＝R1∶R22.电阻的并联：(1)1R＝1R1＋1R2(2)并联分流：I1∶I2＝R2∶R1【提示】(1)并联电路的总电阻R＝R1R2R1＋R2计算较为方便。(2)n个相同的电阻R1串联，总电阻R＝nR1；n个相同的电阻R1并联，总电阻R＝R1n。1.考查热点：欧姆定律的探究实验（探究电流、电压和电阻的关系），欧姆定律的计算，伏安法测电阻2.考查题型：以选择题、填空题、作图题、计算题、实验题为主3.备考重点：伏安法测电阻，动态电路分析，欧姆定律的探究实验和计算★备考指导★突破考点，典例呈现★知识梳理★考纲要求：1.电流、电压和电阻的关系.（探究）2.欧姆定律及其简单计算.（理解）考点1：欧姆定律的理解例11826年，德国物理学家欧姆对电流跟电阻和电压的关系进行了研究，归纳出了欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。公式I＝UR，变形后得R＝UI，有同学认为“R与U成正比，与I成反比”，这种理解正确吗？为什么？答：导体的电阻是导体本身的一种性质，导体电阻的大小与导体的材料、长度、横截面积有关，与导体两端的电压与流过导体的电流无关，因此“R与U成正比，与I成反比”这种理解是错误的。方法点拨：定义一个物理量，往往采用比值定义法。所谓比值定义法就是用两个基本的物理量的比来定义一个新的物理量，如速度v＝st，密度ρ＝mV等，这种比值定义切忌不能被数学符号形式化，而忽视了物理量本身的物理意义，不能因为R＝UI而单纯从数学角度认为R与U成正比，与I成反比。考点2：欧姆定律的计算例2如图所示电路中，小灯泡标有“6V6W”字样，当S1、S2闭合，S3断开时，小灯泡正常发光；当S1、S2断开，S3闭合时，电流表示数为0.6A。(1)求电源电压。(2)求电阻R的阻值。(3)若同时闭合S1、S2、S3，会出现什么现象？解：(1)当S1、S2闭合，S3断开时，等效电路图如图甲所示。因为灯泡正常发光，所以电源的电压U＝UL额＝6V。(2)当S1、S2断开，S3闭合时，等效电路图如图乙所示。灯泡的电阻：RL＝U2L额PL额＝（6V）26W＝6Ω，此时电路中的总电阻：R总＝UI＝6V0.6A＝10Ω，R＝R总－RL＝10Ω－6Ω＝4Ω。(3)若同时闭合S1、S2、S3时，会造成电源短路，烧坏电流表和电源。考点3：动态电路分析例3如图所示，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响。下列说法正确的是(D)A．小灯泡变亮B．电流表示数变大C．电压表示数变小D．电路的总功率不变方法点拨：(1)滑动变阻器引起的动态电路分析。①若为串联电路，可按以下思路分析：②若为并联电路，可按以下思路分析：(2)无论电阻是以何种形式连接，只要其中有一个电阻的阻值增大，则总电阻必定增大(假设电路没有发生短路)。若当电路中的各个电阻连接情况一时间难以确定而其中有一电阻增大时，则可以快速判断出电路中的总电流必定减小。例4我国刑法规定，驾驶员醉酒后驾车要负刑事责任。小阳设计了一个酒精浓度检测电路，如图所示，R为气敏电阻，其阻值与酒精气体浓度成反比，R0为定值电阻，电源电压恒定不变，下列说法正确的是(D)A．酒精气体浓度增大，电压表示数变小B．酒精气体浓度减小，电流表示数变大C．酒精气体浓度增大，电路消耗的总功率变小D．酒精气体浓度减小，电压表与电流表示数的比值不变方法点拨：敏感元件引起的动态电路分析主要是分析外界因素变化而引起敏感元件阻值的变化，然后再根据串、并联电路的特点和欧姆定律确定电流和电压的变化。其主要的分析思路仍然与滑动变阻器引起的动态电路分析一样。实验1：探究电流...
