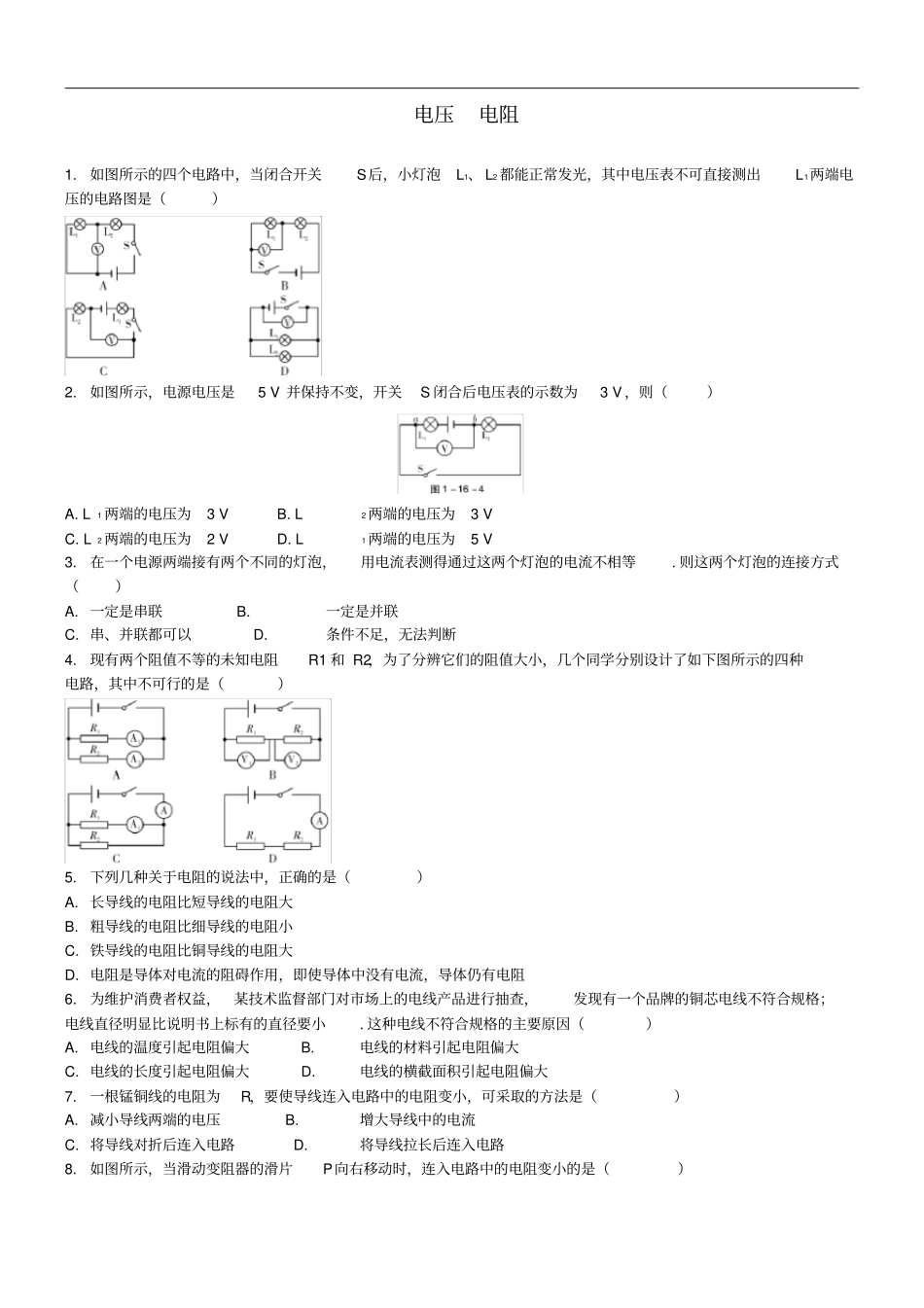

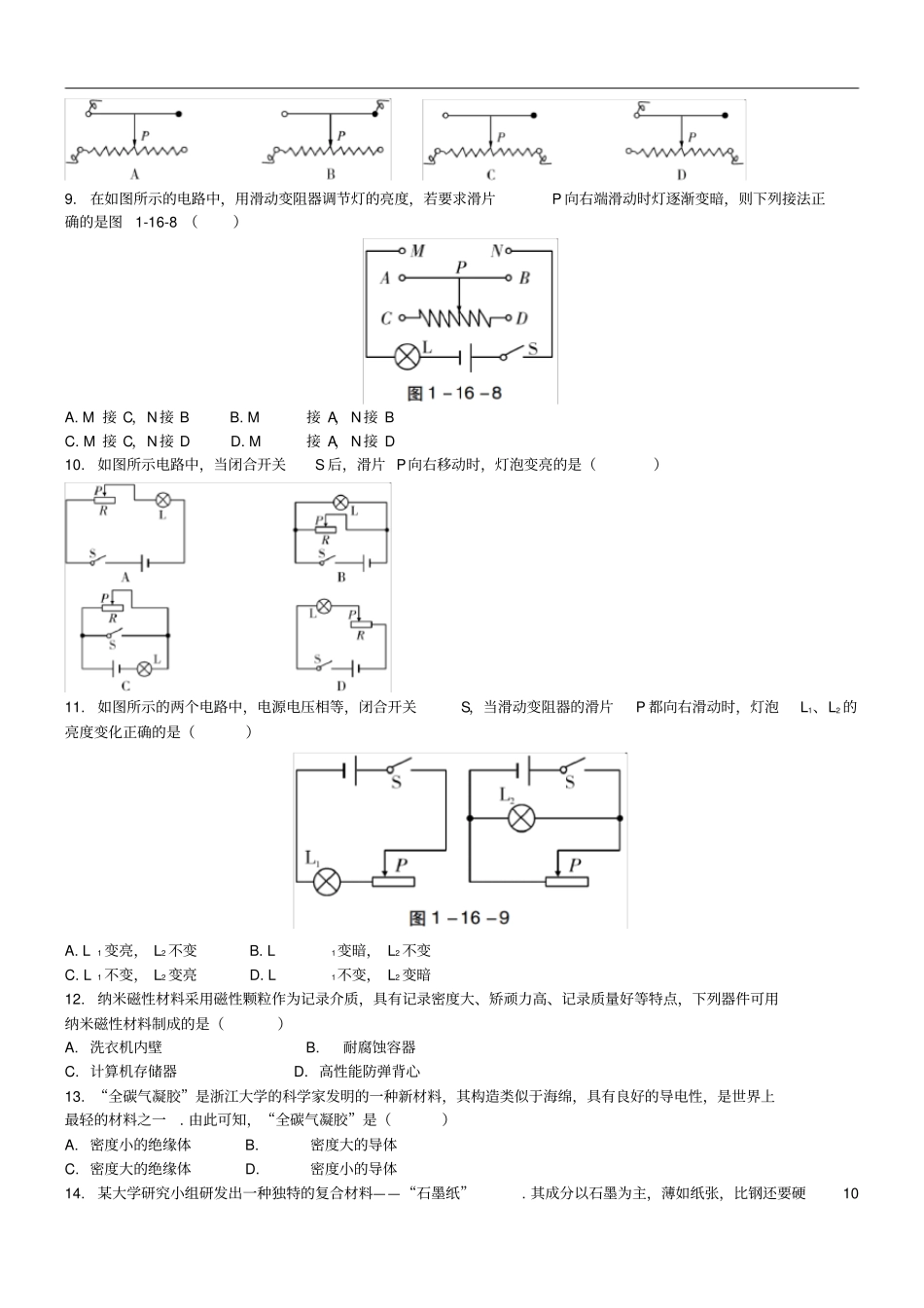

电压电阻1.如图所示的四个电路中，当闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表不可直接测出L1两端电压的电路图是（）2.如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（）A.L1两端的电压为3VB.L2两端的电压为3VC.L2两端的电压为2VD.L1两端的电压为5V3.在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相等.则这两个灯泡的连接方式（）A.一定是串联B.一定是并联C.串、并联都可以D.条件不足，无法判断4.现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如下图所示的四种电路，其中不可行的是（）5.下列几种关于电阻的说法中，正确的是（）A.长导线的电阻比短导线的电阻大B.粗导线的电阻比细导线的电阻小C.铁导线的电阻比铜导线的电阻大D.电阻是导体对电流的阻碍作用，即使导体中没有电流，导体仍有电阻6.为维护消费者权益，某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格；电线直径明显比说明书上标有的直径要小.这种电线不符合规格的主要原因（）A.电线的温度引起电阻偏大B.电线的材料引起电阻偏大C.电线的长度引起电阻偏大D.电线的横截面积引起电阻偏大7.一根锰铜线的电阻为R，要使导线连入电路中的电阻变小，可采取的方法是（）A.减小导线两端的电压B.增大导线中的电流C.将导线对折后连入电路D.将导线拉长后连入电路8.如图所示，当滑动变阻器的滑片P向右移动时，连入电路中的电阻变小的是（）9.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是图1-16-8（）A.M接C，N接BB.M接A，N接BC.M接C，N接DD.M接A，N接D10.如图所示电路中，当闭合开关S后，滑片P向右移动时，灯泡变亮的是（）11.如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化正确的是（）A.L1变亮，L2不变B.L1变暗，L2不变C.L1不变，L2变亮D.L1不变，L2变暗12.纳米磁性材料采用磁性颗粒作为记录介质，具有记录密度大、矫顽力高、记录质量好等特点，下列器件可用纳米磁性材料制成的是（）A.洗衣机内壁B.耐腐蚀容器C.计算机存储器D.高性能防弹背心13.“全碳气凝胶”是浙江大学的科学家发明的一种新材料，其构造类似于海绵，具有良好的导电性，是世界上最轻的材料之一.由此可知，“全碳气凝胶”是（）A.密度小的绝缘体B.密度大的导体C.密度大的绝缘体D.密度小的导体14.某大学研究小组研发出一种独特的复合材料——“石墨纸”.其成分以石墨为主，薄如纸张，比钢还要硬10倍且轻巧，还可以回收再利用.下列说法错误的是（）A.与同体积的钢相比，石墨纸的质量较小B.与钢相比，石墨纸的硬度较大C.石墨纸是一种环保材料D.石墨纸是绝缘体，不易导电15.如图1-16-13所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（）A.滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光B.滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光C.滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光D.滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光16.如图所示的电压表，若选0~3V的量程，读数为__________V；若选0~15V的量程，读数为__________V.17.如图甲所示，开关闭合后，两灯都发光，两电压表的指针所指的位置均如图乙所示，则灯L2的电压为__________V.18..一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R1，则R1__________R；如果原来的导线对折拧成一条使用，其电阻为R2，则R2__________R.（均填“＜”“＞”或“＝”）19.如图,为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片.将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱__________(填“a、b”“b、c”或“a、c”)和灯泡__________联后接入电路中.20.如图所示，电流表的示数是__________A，电压表的示数是__________V.21.硅、锗等半导体材料的导电能力比铜、铁等金属的导电能力__________（填“强...
