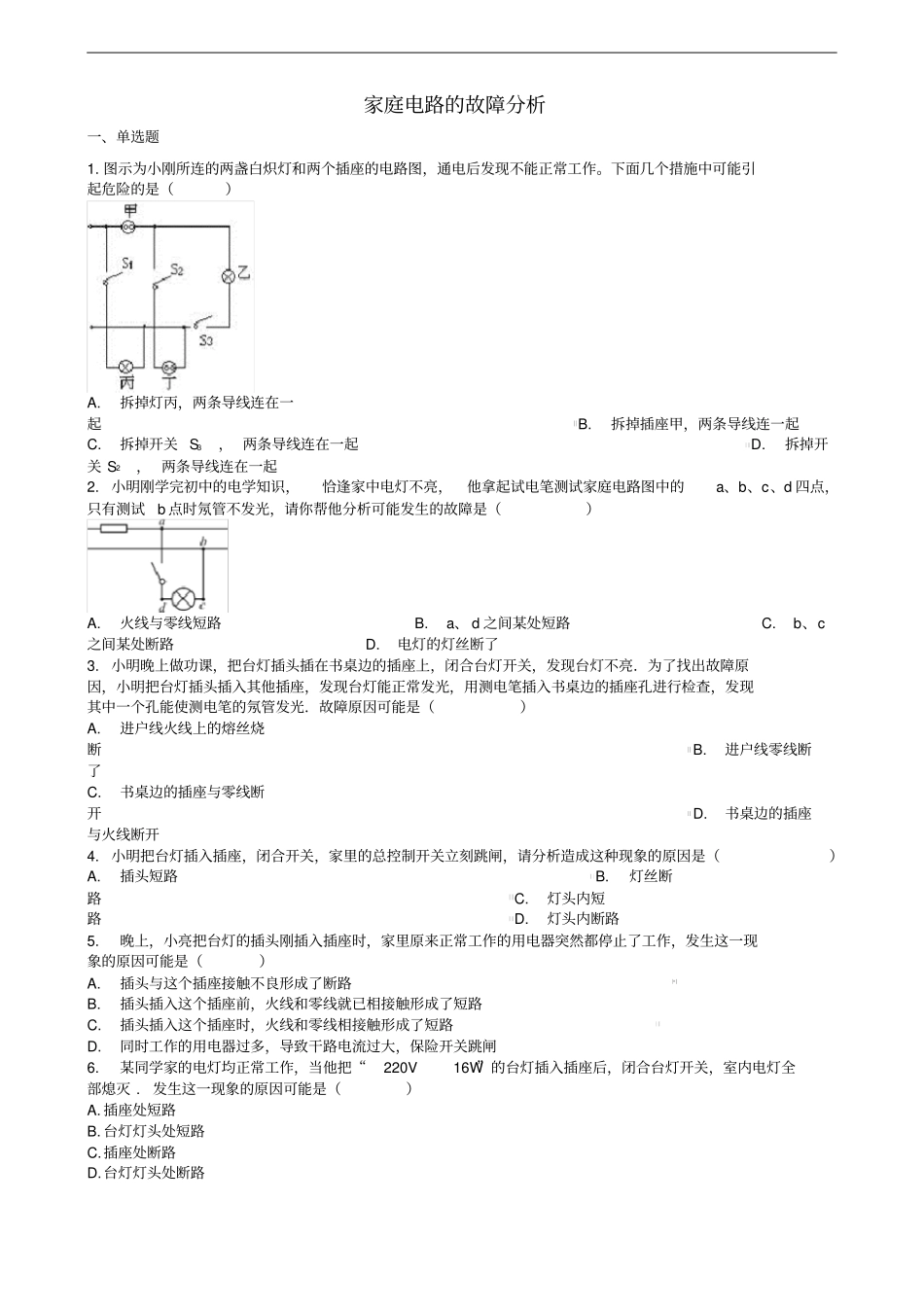

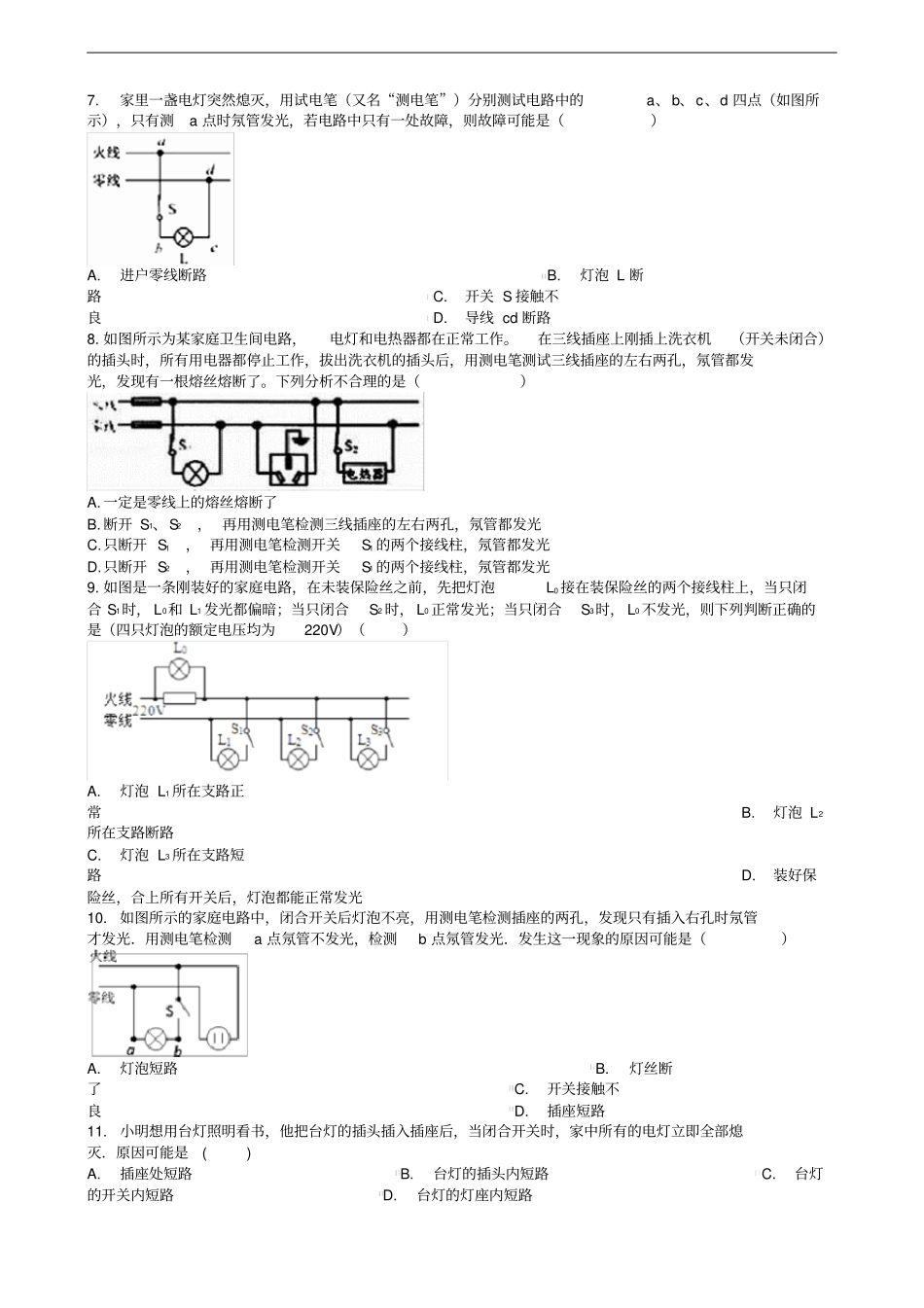

家庭电路的故障分析一、单选题1.图示为小刚所连的两盏白炽灯和两个插座的电路图，通电后发现不能正常工作。下面几个措施中可能引起危险的是（）A.拆掉灯丙，两条导线连在一起B.拆掉插座甲，两条导线连一起C.拆掉开关S3，两条导线连在一起D.拆掉开关S2，两条导线连在一起2.小明刚学完初中的电学知识，恰逢家中电灯不亮，他拿起试电笔测试家庭电路图中的a、b、c、d四点，只有测试b点时氖管不发光，请你帮他分析可能发生的故障是（）A.火线与零线短路B.a、d之间某处短路C.b、c之间某处断路D.电灯的灯丝断了3.小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）A.进户线火线上的熔丝烧断B.进户线零线断了C.书桌边的插座与零线断开D.书桌边的插座与火线断开4.小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（）A.插头短路B.灯丝断路C.灯头内短路D.灯头内断路5.晚上，小亮把台灯的插头刚插入插座时，家里原来正常工作的用电器突然都停止了工作，发生这一现象的原因可能是（）A.插头与这个插座接触不良形成了断路B.插头插入这个插座前，火线和零线就已相接触形成了短路C.插头插入这个插座时，火线和零线相接触形成了短路D.同时工作的用电器过多，导致干路电流过大，保险开关跳闸6.某同学家的电灯均正常工作，当他把“220V16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭.发生这一现象的原因可能是（）A.插座处短路B.台灯灯头处短路C.插座处断路D.台灯灯头处断路7.家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（）A.进户零线断路B.灯泡L断路C.开关S接触不良D.导线cd断路8.如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（）A.一定是零线上的熔丝熔断了B.断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C.只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光D.只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光9.如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（）A.灯泡L1所在支路正常B.灯泡L2所在支路断路C.灯泡L3所在支路短路D.装好保险丝，合上所有开关后，灯泡都能正常发光10.如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用测电笔检测a点氖管不发光，检测b点氖管发光．发生这一现象的原因可能是（）A.灯泡短路B.灯丝断了C.开关接触不良D.插座短路11.小明想用台灯照明看书，他把台灯的插头插入插座后，当闭合开关时，家中所有的电灯立即全部熄灭．原因可能是()A.插座处短路B.台灯的插头内短路C.台灯的开关内短路D.台灯的灯座内短路12.如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是（）A.入户零线断路B.灯泡短路C.开关接触不良D.灯丝断了13.小明同学寒假在家看电视时，为了取暖，便将一个电暖器拿出来．当他将插头插入插座中时，听到“叭”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭了，这个现象首先会导致的结果是（）A.电视机烧坏了B.空气开关断开了C.电暖器烧坏了D.灯丝烧断了14.如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点...
