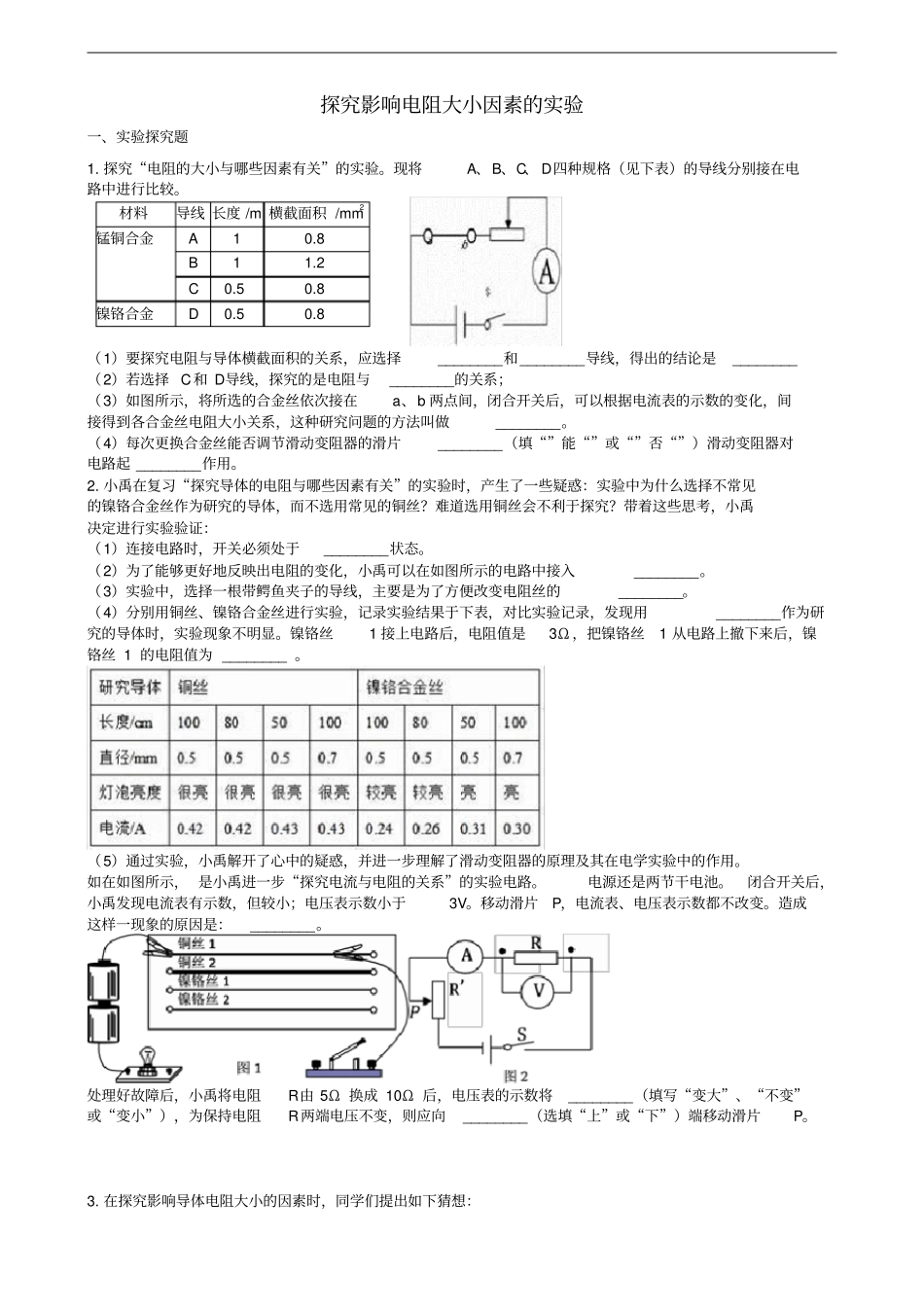

探究影响电阻大小因素的实验一、实验探究题1.探究“电阻的大小与哪些因素有关”的实验。现将A、B、C、D四种规格（见下表）的导线分别接在电路中进行比较。材料导线长度/m横截面积/mm2锰铜合金A10.8B11.2C0.50.8镍铬合金D0.50.8（1）要探究电阻与导体横截面积的关系，应选择________和________导线，得出的结论是________（2）若选择C和D导线，探究的是电阻与________的关系；（3）如图所示，将所选的合金丝依次接在a、b两点间，闭合开关后，可以根据电流表的示数的变化，间接得到各合金丝电阻大小关系，这种研究问题的方法叫做________。（4）每次更换合金丝能否调节滑动变阻器的滑片________（填“”能“”或“”否“”）滑动变阻器对电路起________作用。2.小禹在复习“探究导体的电阻与哪些因素有关”的实验时，产生了一些疑惑：实验中为什么选择不常见的镍铬合金丝作为研究的导体，而不选用常见的铜丝？难道选用铜丝会不利于探究？带着这些思考，小禹决定进行实验验证：（1）连接电路时，开关必须处于________状态。（2）为了能够更好地反映出电阻的变化，小禹可以在如图所示的电路中接入________。（3）实验中，选择一根带鳄鱼夹子的导线，主要是为了方便改变电阻丝的________。（4）分别用铜丝、镍铬合金丝进行实验，记录实验结果于下表，对比实验记录，发现用________作为研究的导体时，实验现象不明显。镍铬丝1接上电路后，电阻值是3Ω，把镍铬丝1从电路上撤下来后，镍铬丝1的电阻值为________。（5）通过实验，小禹解开了心中的疑惑，并进一步理解了滑动变阻器的原理及其在电学实验中的作用。如在如图所示，是小禹进一步“探究电流与电阻的关系”的实验电路。电源还是两节干电池。闭合开关后，小禹发现电流表有示数，但较小；电压表示数小于3V。移动滑片P，电流表、电压表示数都不改变。造成这样一现象的原因是：________。处理好故障后，小禹将电阻R由5Ω换成10Ω后，电压表的示数将________（填写“变大”、“不变”或“变小”），为保持电阻R两端电压不变，则应向________（选填“上”或“下”）端移动滑片P。3.在探究影响导体电阻大小的因素时，同学们提出如下猜想：①导体的电阻与导体的长度有关②导体的电阻与导体的横截面积有关③导体的电阻与导体的材料有关实验室提供了4根电阻丝，规格、材料如下表（1）为了验证上述猜想，同学们设计了如图所示的实验电路。在M、N之间分别接上不同的导体，通过观察________来比较导体电阻的大小，在比较电阻大小时运用的科学研究方法是________法。（2）为了验证上述猜想①，应该选用编号为________的两根电阻丝分别接入电路进行实验。（3）分别将A和C两电阻丝接入电路中M、N两点间，发现C接入电路时电流表示数较大，由此可知：当材料和长度相同时，导体横截面积越________，电阻越大。（4）为了探究电阻大小与导体材料的关系，导体D的长度应为________m。4.做“决定电阻大小的因素”的实验，其中1、3为锰铜丝，2、4为镍铬丝，它们中的第3根横截面积为2S，其它根横截面积为S。（1）为了研究电阻与导体材料有关，应将导线________和导线________先后接入电路A、B两点之间。（2）为了研究电阻与导体的长度有关，应将导线________和导线________先后接入电路A、B两点间。（3）为了研究电阻与导体________的关系,应将导线1和导线3先后接入电路A、B两点间。5.某物理兴趣小组的同学为探究导体电阻与导体长度和横截面积之间的定量关系，设计了如图甲所示的电路，实验时他们将所选的两种金属丝接入电路1和2的位置，通过比较电压表的示数来比较电阻丝的大小，现有几根康铜合金丝和镍铬合金丝，其规格如下表所示:（1）在探究导体电阻与导体长度之间的定量关系时，他们将编号为________两根金属丝对应接入电路1和2的位置，当发现电压表示数U1:U2=1:2时，可得出结论:________。（2）在探究过程中，如果将编号为A和C两根金属丝接入电路1和2的位置，则他们想探究的是导体电阻与________之间的定量关系，6.某学习小组在探讨影响导体电阻大小的因素时，找资料发现在导体材料和粗细相同时，其电阻大小与长度成正比，即可以用下述表达式表示：R＝kx...
