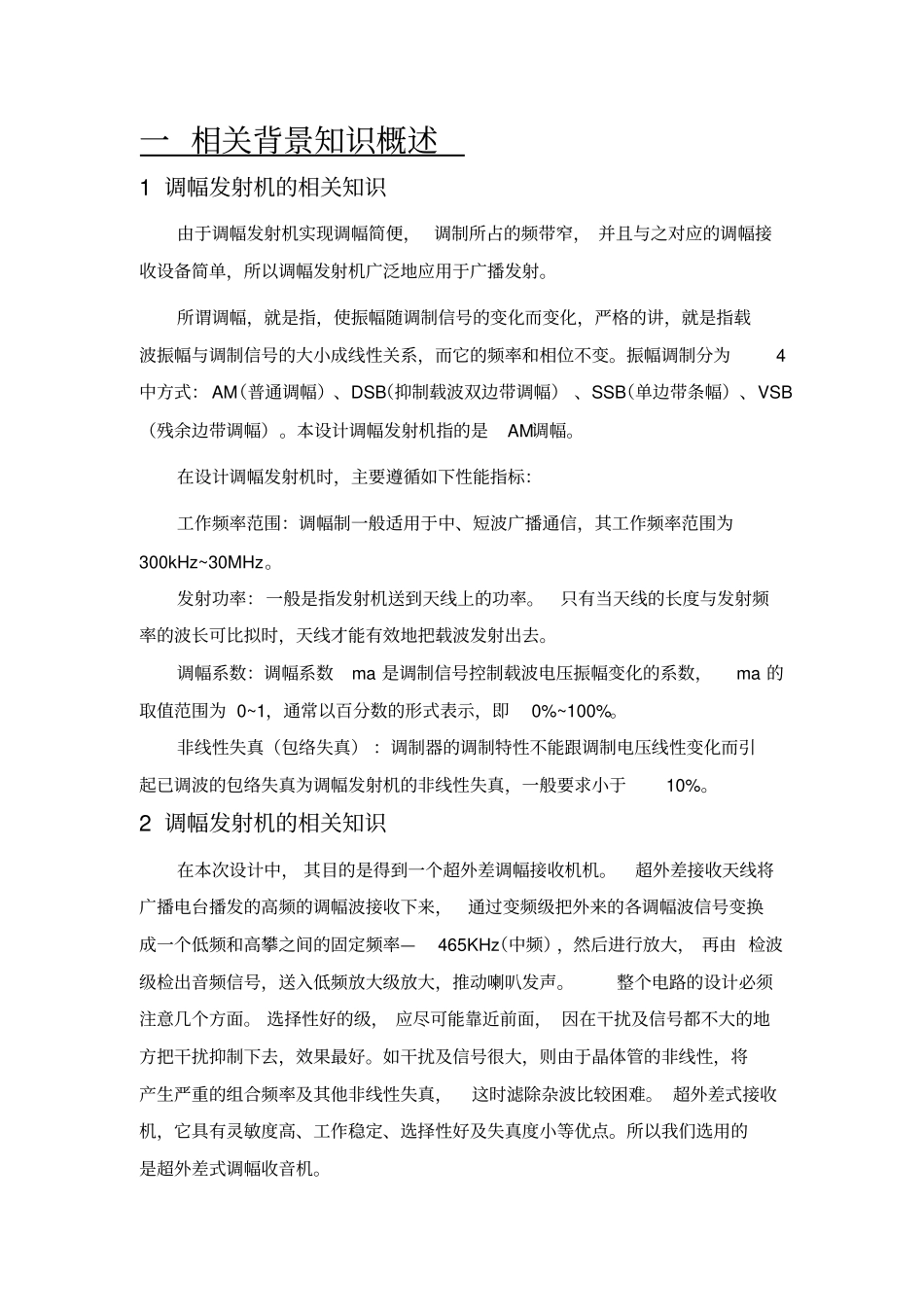

HarbinInstituteofTechnology高频电子线路课程设计题目：中波电台发射和接收系统的设计目录一相关背景知识概述1.调幅发射机的相关知识2.超外差接收机的相关知识二中波电台发射系统1.任务要求及技术指标2.功能框图及单元电路选择3.单元电路设计及调试与仿真4.总电路结构和仿真结果三中波电台接收系统1.任务要求及技术指标2.功能框图及单元电路选择3.单元电路设计及调试与仿真4.总电路结构和仿真结果四参考文献一相关背景知识概述1调幅发射机的相关知识由于调幅发射机实现调幅简便，调制所占的频带窄，并且与之对应的调幅接收设备简单，所以调幅发射机广泛地应用于广播发射。所谓调幅，就是指，使振幅随调制信号的变化而变化，严格的讲，就是指载波振幅与调制信号的大小成线性关系，而它的频率和相位不变。振幅调制分为4中方式：AM（普通调幅）、DSB（抑制载波双边带调幅）、SSB（单边带条幅）、VSB（残余边带调幅）。本设计调幅发射机指的是AM调幅。在设计调幅发射机时，主要遵循如下性能指标：工作频率范围：调幅制一般适用于中、短波广播通信，其工作频率范围为300kHz~30MHz。发射功率：一般是指发射机送到天线上的功率。只有当天线的长度与发射频率的波长可比拟时，天线才能有效地把载波发射出去。调幅系数：调幅系数ma是调制信号控制载波电压振幅变化的系数，ma的取值范围为0~1，通常以百分数的形式表示，即0%~100%。非线性失真（包络失真）：调制器的调制特性不能跟调制电压线性变化而引起已调波的包络失真为调幅发射机的非线性失真，一般要求小于10%。2调幅发射机的相关知识在本次设计中，其目的是得到一个超外差调幅接收机机。超外差接收天线将广播电台播发的高频的调幅波接收下来，通过变频级把外来的各调幅波信号变换成一个低频和高攀之间的固定频率—465KHz（中频），然后进行放大，再由检波级检出音频信号，送入低频放大级放大，推动喇叭发声。整个电路的设计必须注意几个方面。选择性好的级，应尽可能靠近前面，因在干扰及信号都不大的地方把干扰抑制下去，效果最好。如干扰及信号很大，则由于晶体管的非线性，将产生严重的组合频率及其他非线性失真，这时滤除杂波比较困难。超外差式接收机，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。所以我们选用的是超外差式调幅收音机。二中波电台发射系统1任务要求及技术指标设计目的是要求掌握最基本的小功率调幅发射系统的设计与安装调试。技术指标：载波频率535-1605KHz，载波频率稳定度不低于10-3，输出负载51Ω，总的输出功率50mW，调幅指数30％~80％。调制频率500Hz~10kHz。2功能框图及单元电路选择调幅发射机的组成框图如图所示。各部分的作用和各个单元电路的选择：（1）本地振荡器：作用是产生频率为535-1605KHz的中频载波。晶体振荡器有考比兹电路、克拉泼电路等多种电路，在频率稳定度要求不高的情况下，可以采用这些电容反馈三点式振荡电路。但是由于要求载波频率稳定度不低于10-3，要求比较高，故选择频率稳定度较高的西勒振荡电路以满足任务要求。（2）射极跟随器：相当于缓冲级，作用是使前后级的阻抗相互匹配。具体作用体现为将前后级（振荡级与调制级、语音信号与放大级）隔离，减小前后级的相互影响；将功率放大级与调制级隔离，减少功率放大级对调制级的影响。（3）话音信号：话音信号在频域上可以分解为不同的频率的正弦波分量，故在本设计中均采用正弦信号源来代替话音信号。（4）小信号放大器：其作用是将语音信号放大到调制器所需的电压。由于语音信号一般属于低频小信号，所以本级采用一般的三极管放大器进行放大。本地振荡器射极跟随器调制电路话音信号小信号放大器功率放大器射极跟随器射极跟随器（5）调制电路其作用是将低频信号调制到载波上产生中频调幅信号。低电平调幅电路输出功率小，适用于低功率系统。它的电路形式有多种，如斩波调幅器、平衡调幅器、模拟乘法器调幅等，比较常用的是采用模拟乘法器形式制成的集成调幅电路，即集成模拟乘法器调幅。这种集成电路的出现，使产生高质量调幅信号的过程变得极为简单，而且成本很低。高电平调幅电路输出功率大，一般在系统末级直接产生满...
