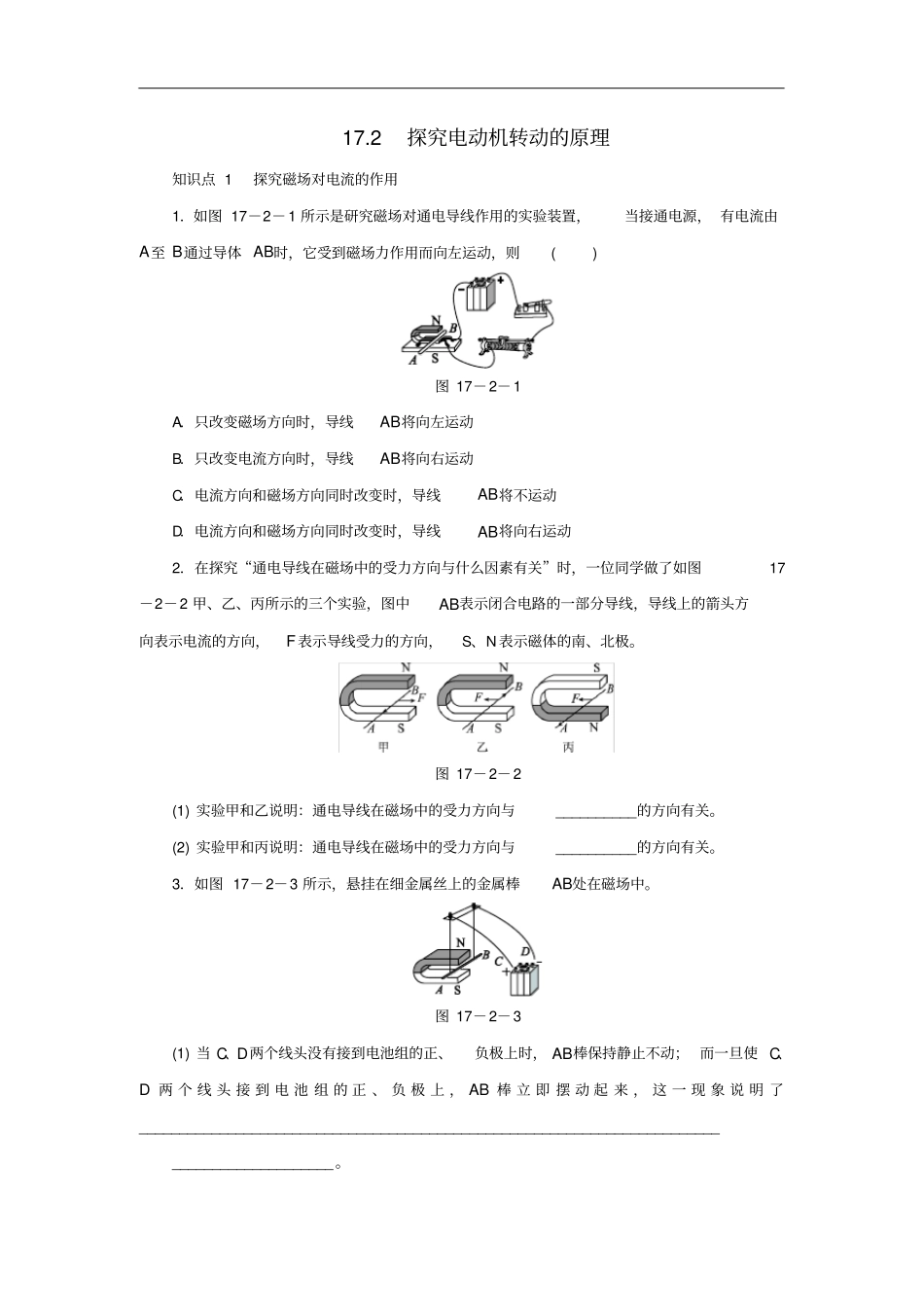

17.2探究电动机转动的原理知识点1探究磁场对电流的作用1．如图17－2－1所示是研究磁场对通电导线作用的实验装置，当接通电源，有电流由A至B通过导体AB时，它受到磁场力作用而向左运动，则()图17－2－1A．只改变磁场方向时，导线AB将向左运动B．只改变电流方向时，导线AB将向右运动C．电流方向和磁场方向同时改变时，导线AB将不运动D．电流方向和磁场方向同时改变时，导线AB将向右运动2．在探究“通电导线在磁场中的受力方向与什么因素有关”时，一位同学做了如图17－2－2甲、乙、丙所示的三个实验，图中AB表示闭合电路的一部分导线，导线上的箭头方向表示电流的方向，F表示导线受力的方向，S、N表示磁体的南、北极。图17－2－2(1)实验甲和乙说明：通电导线在磁场中的受力方向与__________的方向有关。(2)实验甲和丙说明：通电导线在磁场中的受力方向与__________的方向有关。3．如图17－2－3所示，悬挂在细金属丝上的金属棒AB处在磁场中。图17－2－3(1)当C、D两个线头没有接到电池组的正、负极上时，AB棒保持静止不动；而一旦使C、D两个线头接到电池组的正、负极上，AB棒立即摆动起来，这一现象说明了____________________________________________________________________________________________。(2)细心的同学还会注意到，当C、D两个线头分别接电池组的正、负两极时，金属棒相对蹄形磁体向里摆动，而如果将两个线头对调一下再接电池组的正、负两极，则看到金属棒相对蹄形磁体向外摆动，这一现象说明了____________________________________________。(3)如果将C、D两个线头分别接电池组的正、负两极，而把蹄形磁体上下翻转一下(S极在上)，则金属棒也相对蹄形磁体向外摆动，这一现象说明了________________________________________________________________________。知识点2电动机的原理4．电动机的工作原理是_______________________________________________，只改变线圈中的电流方向，电动机的转动方向________(选填“会”或“不会”)发生改变。电风扇、洗衣机、抽油烟机等家用电器中都装有电动机，这些用电器是________联接入家庭电路中的。5．如图17－2－4所示是直流电动机的工作原理图，图中两个分别与线圈两端相连而又彼此绝缘的铜半环E和F是电动机的________，主要作用是当线圈转动到______________时改变线圈中的______________，从而使线圈能够持续转动。图17－2－46．关于直流电动机，下列说法正确的是()A．电动机工作时，将机械能转化为电能B．电动机是根据磁场对电流的作用来工作的C．同时改变磁场方向和线圈中的电流方向，才能改变电动机的转动方向D．电动机是通过电刷来实现连续转动的知识点3生活中的电动机7．如图17－2－5所示为实验室常用电流表的内部结构图。多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的大小。下列与此工作原理相同的电器设备是()图17－2－5A．电饭锅B．电铃C．发电机D．电动机8．李翔同学通过上网查得扬声器的工作原理如下：当扬声器线圈中的电流方向如图17－2－6所示时，线圈向右运动；当线圈中电流方向改变时，线圈将向左运动，如此反复，线圈带动纸盆来回振动而发声。由此可知，扬声器的内部相当于一个________，它是利用____________________的原理工作的。图17－2－69．小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其开始不工作的原因可能是()A．直流电动机的铜半环与电刷接触不良B．电源电压太低C．线圈刚好处于平衡位置D．线圈中的电流太小10．在物理学中，“?”表示电流的方向垂直于纸面向里，“⊙”表示电流的方向垂直于纸面向外。图17－2－7表示直导体a在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F；则在图17－2－8所示的四种情况中，通电导体b受到的磁场力方向水平向左的是()图17－2－7图17－2－811．第一个发现电和磁联系的科学家是________，这为电动机和发电机的发明奠定了基础。在做“让线圈转起来”的实验中，将线圈两端引线的漆皮...
