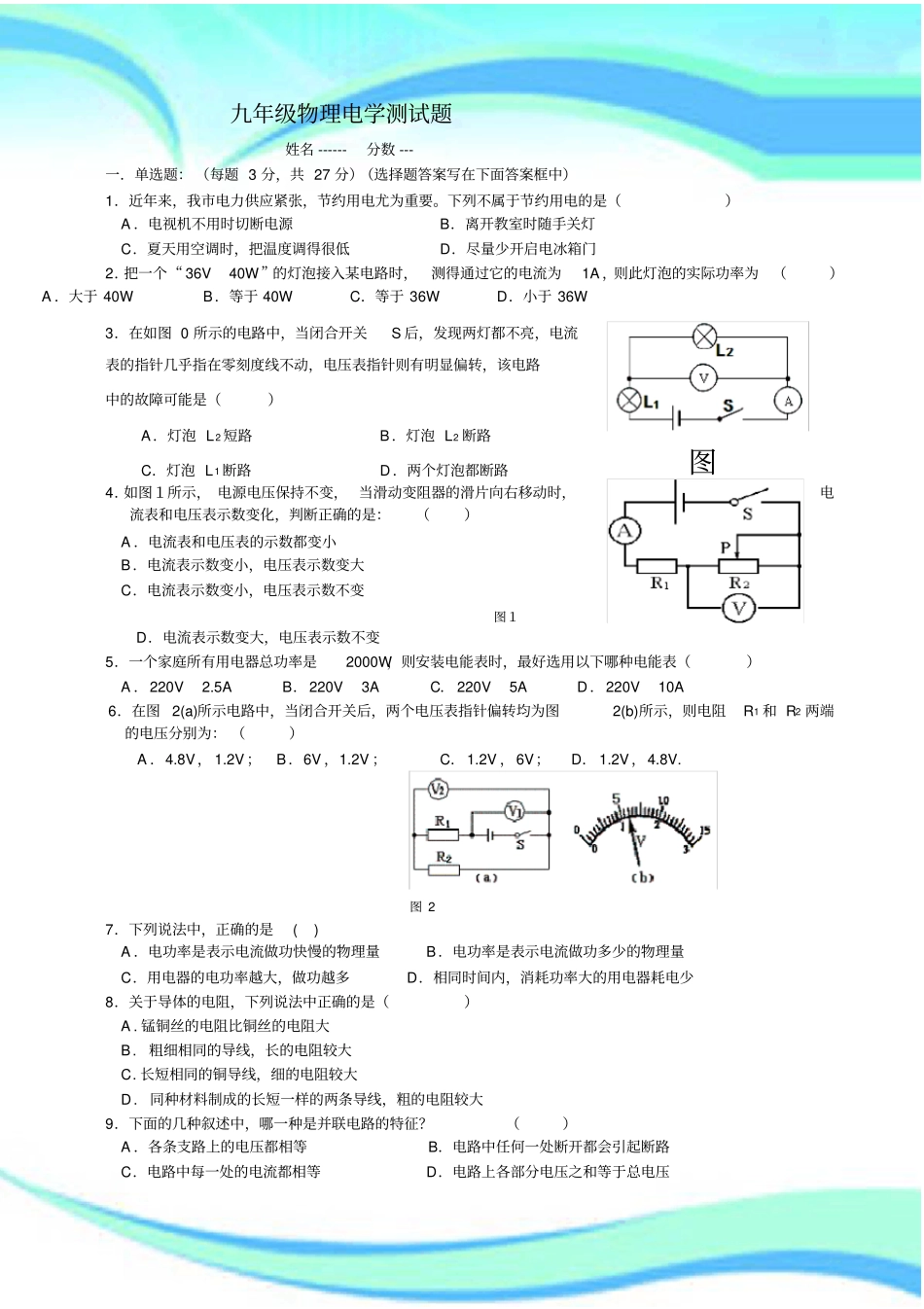

九年级物理电学测试题————————————————————————————————作者：————————————————————————————————日期：九年级物理电学测试题姓名------分数---一．单选题：（每题3分，共27分）（选择题答案写在下面答案框中）1．近年来，我市电力供应紧张，节约用电尤为重要。下列不属于节约用电的是（）A．电视机不用时切断电源B．离开教室时随手关灯C．夏天用空调时，把温度调得很低D．尽量少开启电冰箱门2．把一个“36V40W”的灯泡接入某电路时，测得通过它的电流为1A，则此灯泡的实际功率为（）A．大于40WB．等于40WC．等于36WD．小于36W3．在如图0所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是（）A．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路4．如图１所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，电流表和电压表示数变化，判断正确的是：（）A．电流表和电压表的示数都变小B．电流表示数变小，电压表示数变大C．电流表示数变小，电压表示数不变D．电流表示数变大，电压表示数不变5．一个家庭所有用电器总功率是2000W，则安装电能表时，最好选用以下哪种电能表（）A．220V2.5AB．220V3AC．220V5AD．220V10A6．在图2(a)所示电路中，当闭合开关后，两个电压表指针偏转均为图2(b)所示，则电阻R1和R2两端的电压分别为：（）A．4.8V，1.2V；B．6V，1.2V；C．1.2V，6V；D．1.2V，4.8V.7．下列说法中，正确的是()A．电功率是表示电流做功快慢的物理量B．电功率是表示电流做功多少的物理量C．用电器的电功率越大，做功越多D．相同时间内，消耗功率大的用电器耗电少8．关于导体的电阻，下列说法中正确的是（）A.锰铜丝的电阻比铜丝的电阻大B.粗细相同的导线，长的电阻较大C.长短相同的铜导线，细的电阻较大D.同种材料制成的长短一样的两条导线，粗的电阻较大9．下面的几种叙述中，哪一种是并联电路的特征？（）A．各条支路上的电压都相等B．电路中任何一处断开都会引起断路C．电路中每一处的电流都相等D．电路上各部分电压之和等于总电压图１图2图题号123456789答案二．填空题：（每空1分，共23分）10．一长方体从放在水平桌面上的小磁针的正上方向下靠近小磁针时，小磁针发生了偏转，说明长方体的周围存在；11．电压表是测量_______________的工具，它在电路中的符号是_______________，使用时必须_______________联在电路中。12．滑动变阻器是通过改变接入电路中电阻丝的__________来改变电阻的.如图3所示，当滑片向C断移动时，它的电阻值__________（填“变大”、“变小”或“不变”）.313．在图4所示电路图中的“○”内填人电流表或电压表符号，并在图上标明“十”、“一”接线柱的符号。（2分）14．把一根粗细均匀的细铁丝对折起来，电阻将________，若剪去一半，再把剩余部分拉到原长，则这部分电阻将_________（填“变大”、“变小”或“不变“）15．节日彩灯由22个相同小灯泡串联接在照明电路中，则每个小灯泡两端电压为_________，若电源插头处的电流为200mA，则通过每个小灯泡的电流是________A，每个灯泡的电阻是______Ω。16．下列用电器中，电能分别转化成什么形式的能量：（1）电车__________（2）电熨斗__________（3）电灯__________（4）电吹风___________17．电阻R1＝6Ω，R2＝12Ω，把它们串联接入一个电路中，则总电阻为__Ω，通过R1和R2的电流之比为，R1与R2两端电压之比为，消耗的功率之比为______。18.小华家电能表4月底的示数为，5月底的示数为．则小华家5月份消耗的电能_____________kW·h，应付电费_____________元（按每度电均价0.5元计算）．三．作图与实验题：（共20分）19．（4分）铅笔芯是石墨和黏土混合制成的。不同类型的铅笔的笔芯软硬程不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，HB的铅笔芯软硬居中。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图10所示的装置探究这个问题。他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察，图4图比较出三...
