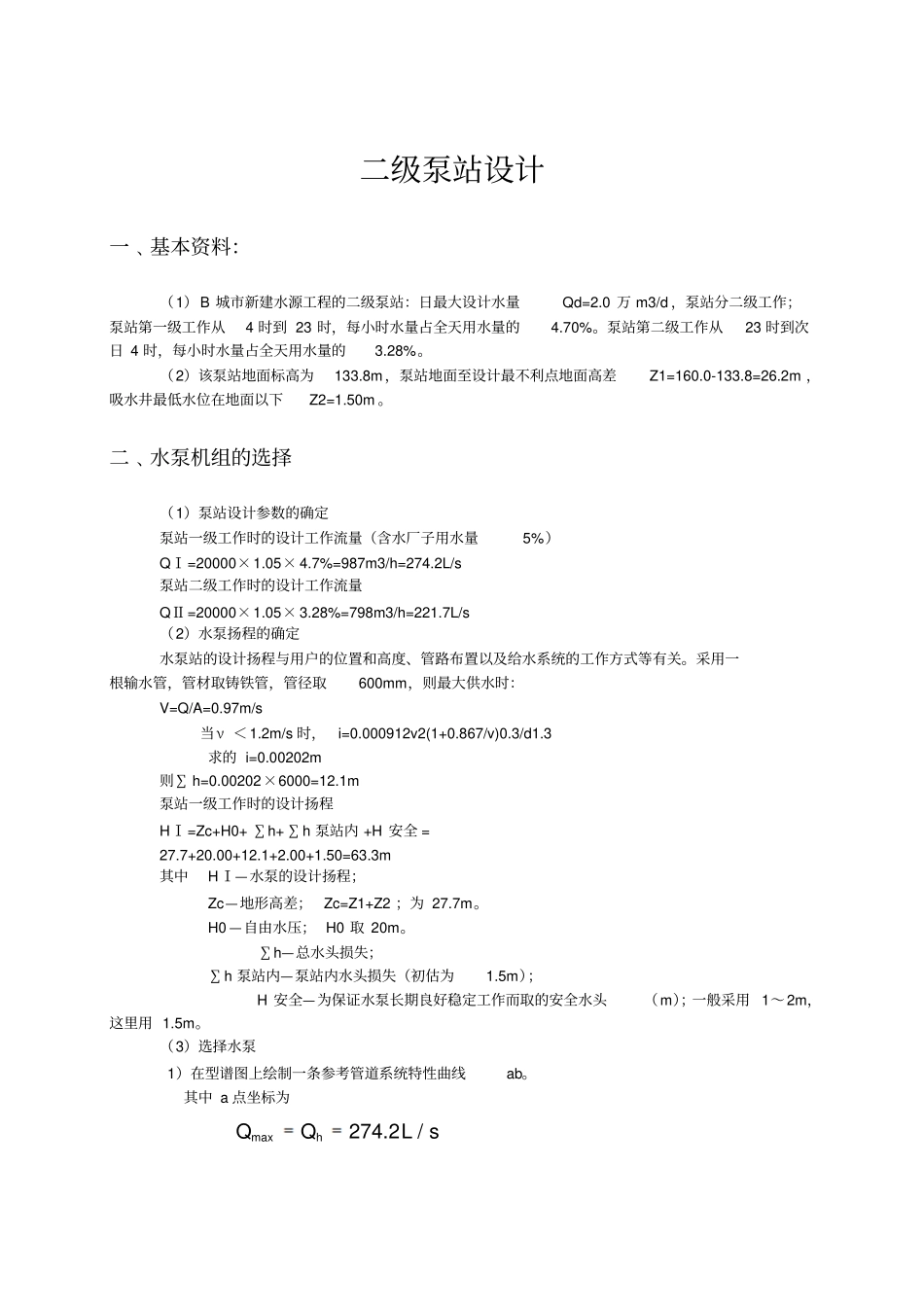

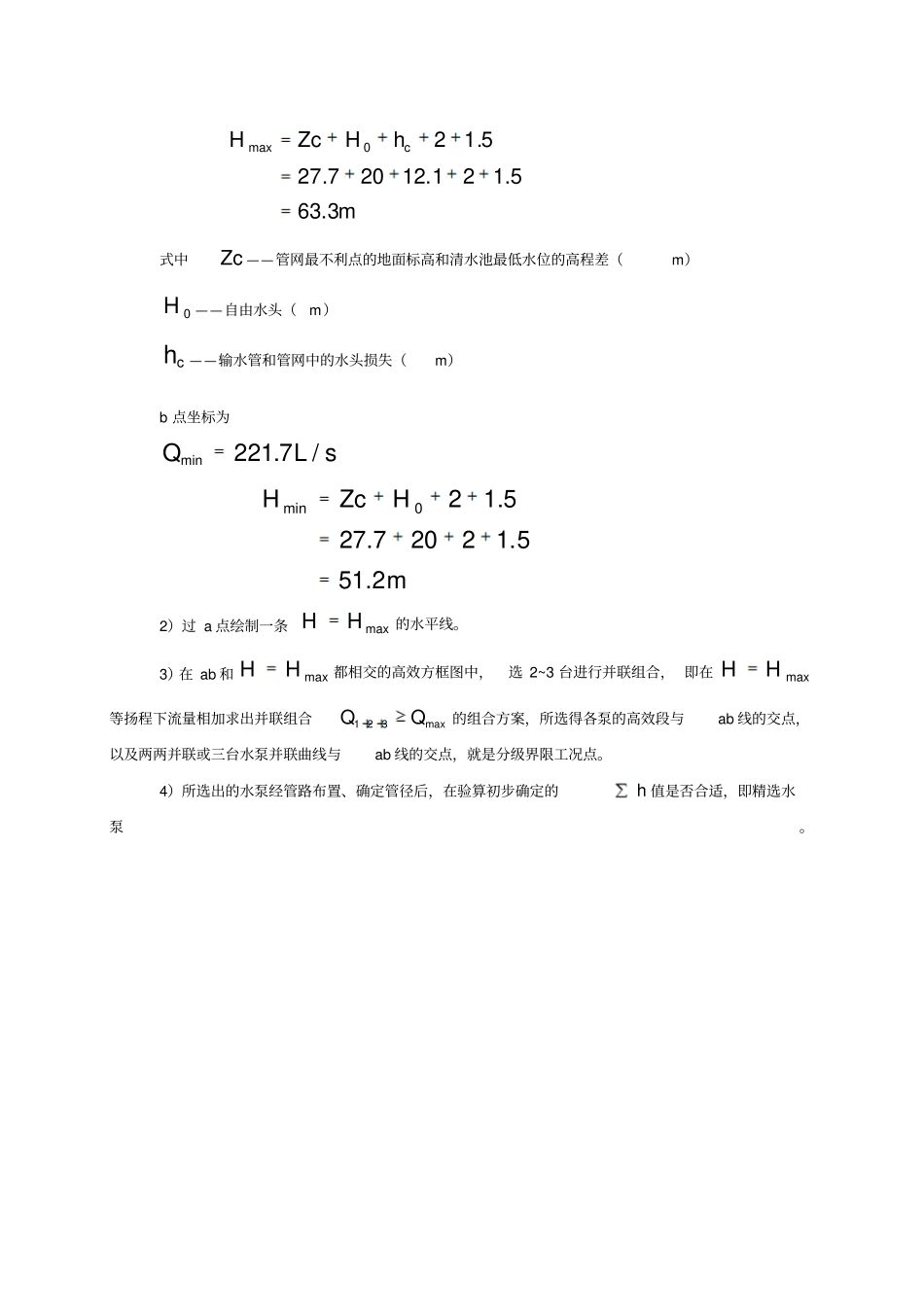

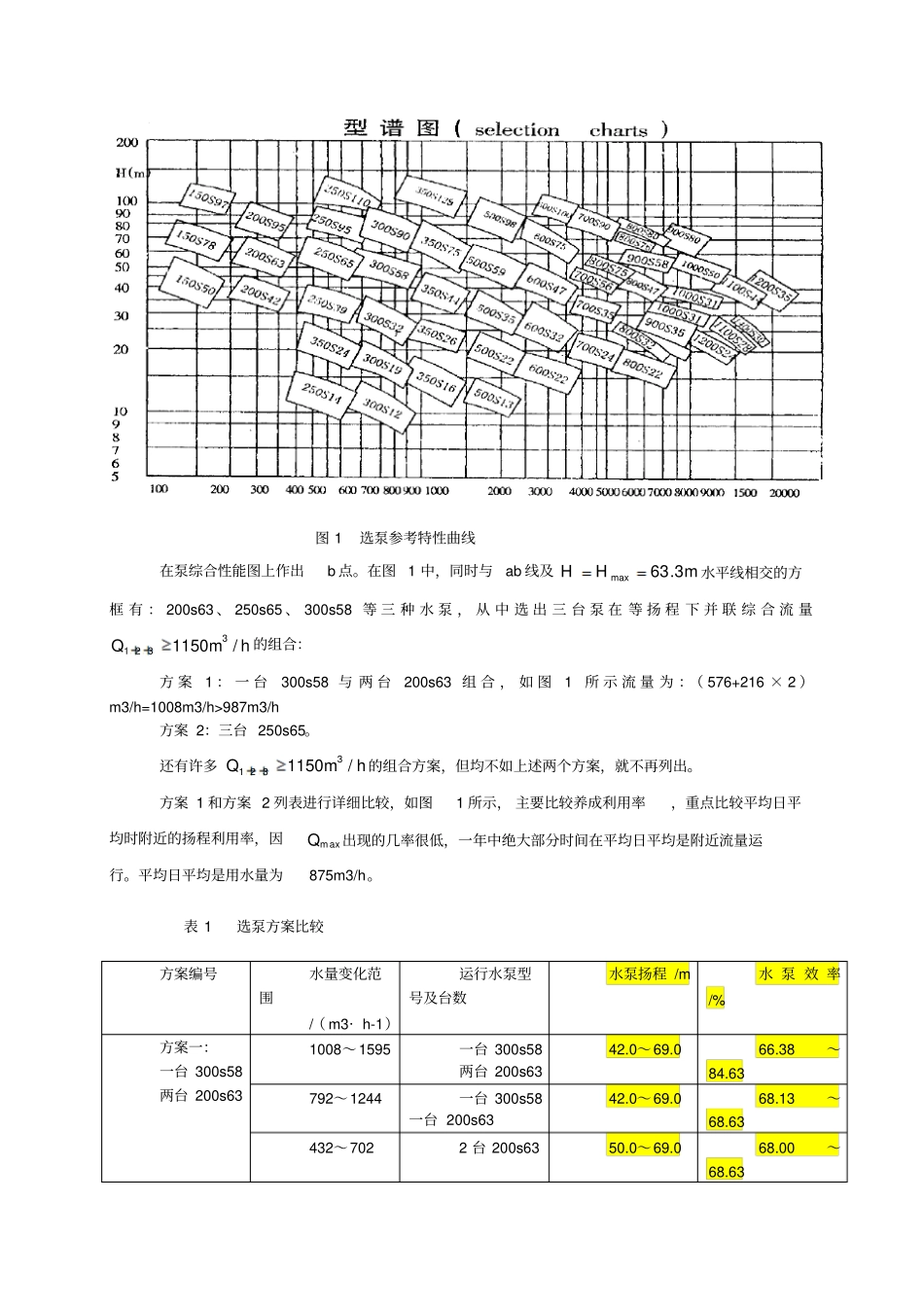

二级泵站设计一﹑基本资料：（1）B城市新建水源工程的二级泵站：日最大设计水量Qd=2.0万m3/d，泵站分二级工作；泵站第一级工作从4时到23时，每小时水量占全天用水量的4.70%。泵站第二级工作从23时到次日4时，每小时水量占全天用水量的3.28%。（2）该泵站地面标高为133.8m，泵站地面至设计最不利点地面高差Z1=160.0-133.8=26.2m，吸水井最低水位在地面以下Z2=1.50m。二﹑水泵机组的选择（1）泵站设计参数的确定泵站一级工作时的设计工作流量（含水厂子用水量5%）QⅠ=20000×1.05×4.7%=987m3/h=274.2L/s泵站二级工作时的设计工作流量QⅡ=20000×1.05×3.28%=798m3/h=221.7L/s（2）水泵扬程的确定水泵站的设计扬程与用户的位置和高度、管路布置以及给水系统的工作方式等有关。采用一根输水管，管材取铸铁管，管径取600mm，则最大供水时：V=Q/A=0.97m/s当ν＜1.2m/s时，i=0.000912v2(1+0.867/v)0.3/d1.3求的i=0.00202m则∑h=0.00202×6000=12.1m泵站一级工作时的设计扬程HⅠ=Zc+H0+∑h+∑h泵站内+H安全=27.7+20.00+12.1+2.00+1.50=63.3m其中HⅠ—水泵的设计扬程；Zc—地形高差；Zc=Z1+Z2；为27.7m。H0—自由水压；H0取20m。∑h—总水头损失；∑h泵站内—泵站内水头损失（初估为1.5m）；H安全—为保证水泵长期良好稳定工作而取的安全水头（m）；一般采用1～2m，这里用1.5m。（3）选择水泵1）在型谱图上绘制一条参考管道系统特性曲线ab。其中a点坐标为sLQQh/2.274maxmhHZcHc3.635.121.12207.275.120max式中Zc——管网最不利点的地面标高和清水池最低水位的高程差（m）0H——自由水头（m）ch——输水管和管网中的水头损失（m）b点坐标为sLQ/7.221minmHZcH2.515.12207.275.120min2）过a点绘制一条maxHH的水平线。3）在ab和maxHH都相交的高效方框图中，选2~3台进行并联组合，即在maxHH等扬程下流量相加求出并联组合max321QQ的组合方案，所选得各泵的高效段与ab线的交点，以及两两并联或三台水泵并联曲线与ab线的交点，就是分级界限工况点。4）所选出的水泵经管路布置、确定管径后，在验算初步确定的h值是否合适，即精选水泵。图1选泵参考特性曲线在泵综合性能图上作出b点。在图1中，同时与ab线及mHH3.63max水平线相交的方框有：200s63、250s65、300s58等三种水泵，从中选出三台泵在等扬程下并联综合流量hmQ/11503321的组合：方案1：一台300s58与两台200s63组合，如图1所示流量为：（576+216×2）m3/h=1008m3/h>987m3/h方案2：三台250s65。还有许多hmQ/11503321的组合方案，但均不如上述两个方案，就不再列出。方案1和方案2列表进行详细比较，如图1所示，主要比较养成利用率，重点比较平均日平均时附近的扬程利用率，因maxQ出现的几率很低，一年中绝大部分时间在平均日平均是附近流量运行。平均日平均是用水量为875m3/h。表1选泵方案比较方案编号水量变化范围/（m3·h-1）运行水泵型号及台数水泵扬程/m水泵效率/%方案一：一台300s58两台200s631008～1595一台300s58两台200s6342.0～69.066.38～84.63792～1244一台300s58一台200s6342.0～69.068.13～68.63432～7022台200s6350.0～69.068.00～68.63方案二：三台250s651080～18363台250s6556.0～71.074.47～77.03720～12242台250s6556.0～71.076.40～77.41360～6121台250s6556.0～71.075.91～77.03从表1可以看出，方案1能量略好于方案2，特别是在出现几率较大时，如在220～450L/s的范围内（这一范围内用水量接近平时用水量），能量浪费较少，而且水泵台数两个方案均相等。可用管路特性曲线进行选泵。先求出管路特性曲线方程中的参数，因为：H(m))/(/5.1872742.0/)21.12(/hHSm7.275.12.26Z35222hmQmSQc）（所以：225.1877.27QSQZcH表2管路特性曲线关系表/(3smQ0.10.20.30.40.50.60.70.80.9H(m)29.5835.2044.5857.7074.5895.2119.58147.70179.58查给水排水设计手册s型泵的性能表可知：表3s型泵的性能表泵型号流量Q扬程H（m）转速n（r/min）功率N（KW）效率（%）叶轮直径D2(mm)泵重量（kg）电机型号m/3轴功率Pa配套功率200s6321669298054.875744.5230Y280S-22806358.382.73515066.472250s65900701450220300783.5710Y315M-4117065247841330562577930...
