五轴二层模弯管机软件操作说明书教材VIP免费

五轴二层模弯管机软件操作说明书教材_第1页
1/46
五轴二层模弯管机软件操作说明书教材_第2页
2/46
五轴二层模弯管机软件操作说明书教材_第3页
3/46

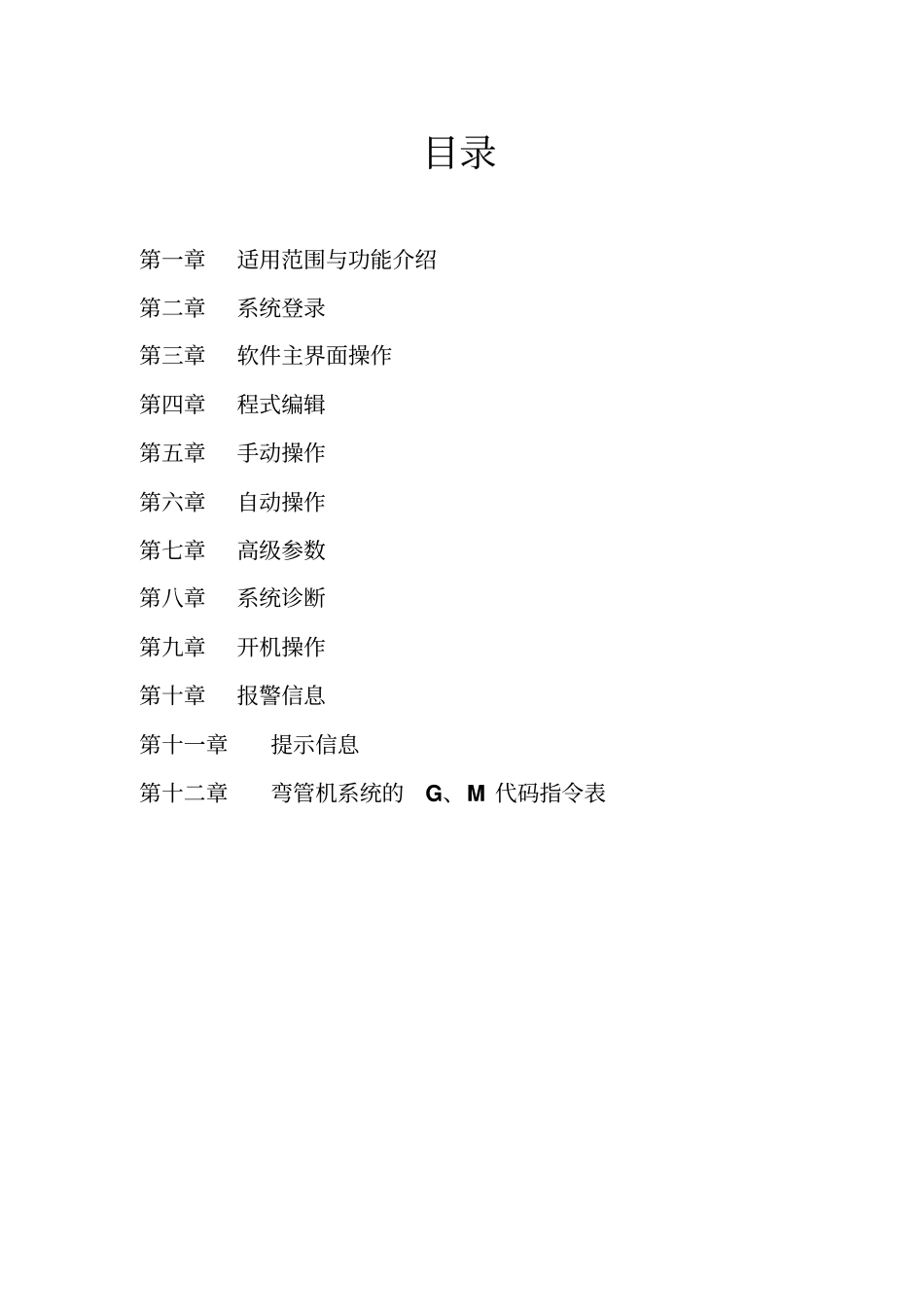

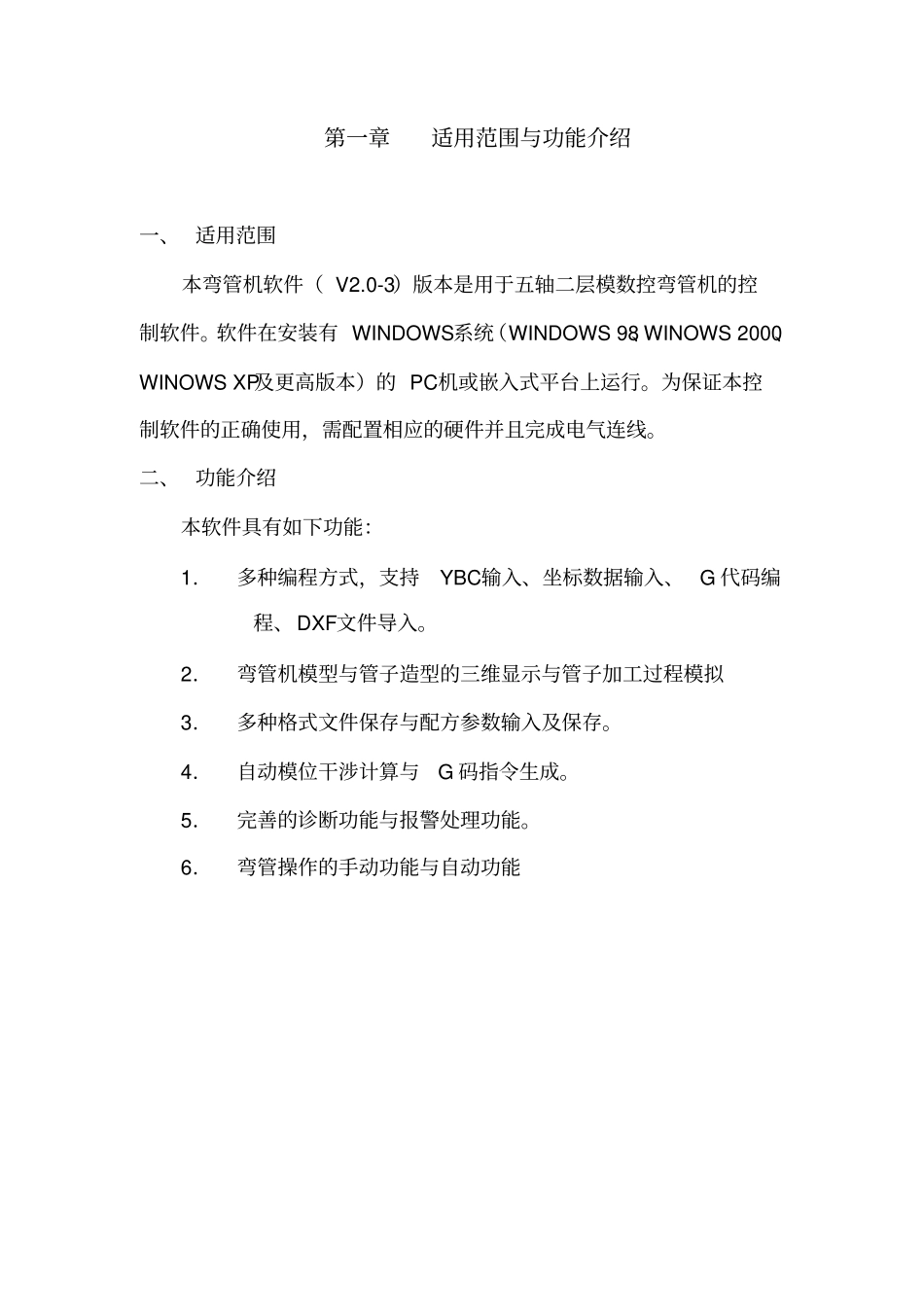

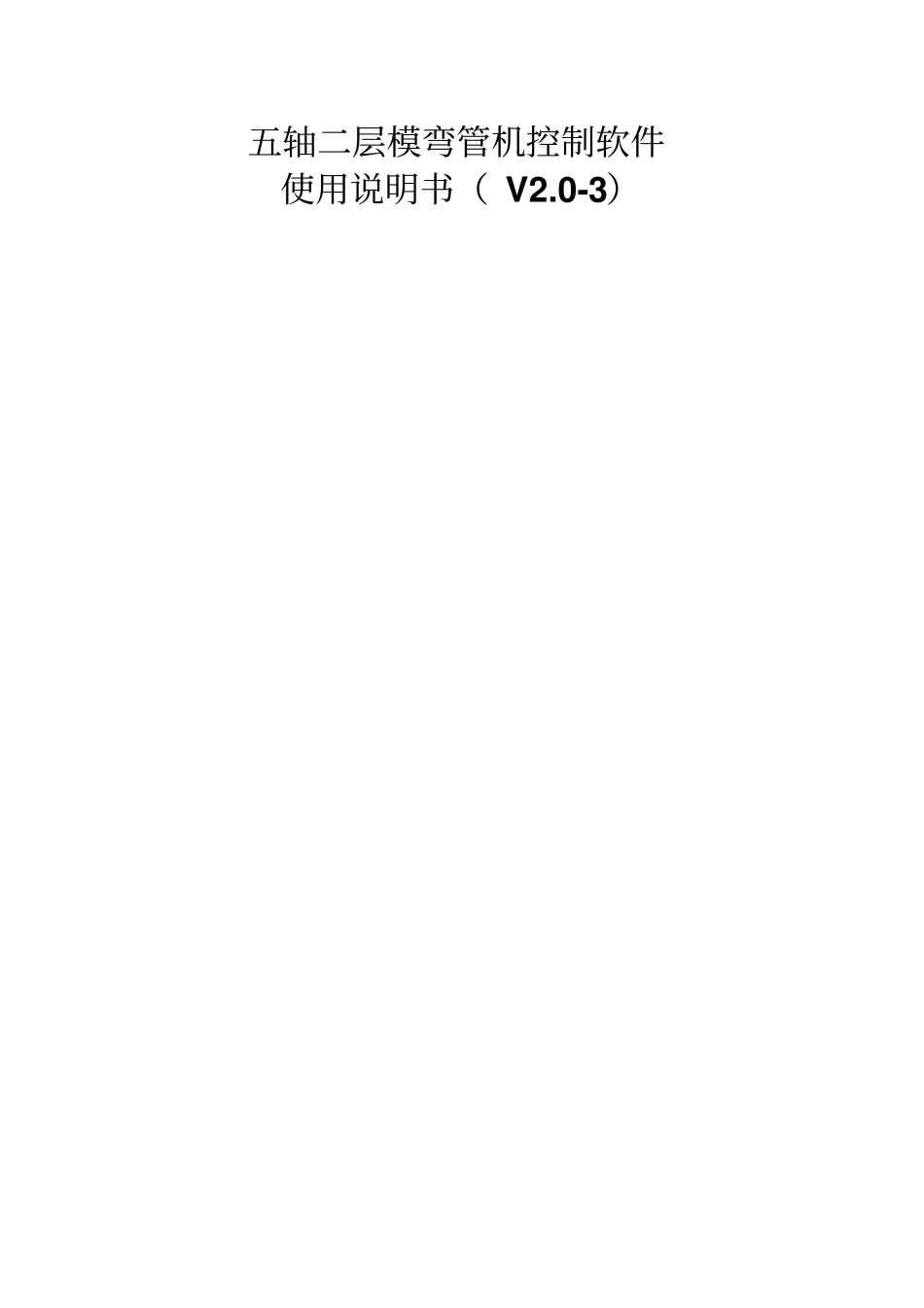

五轴二层模弯管机控制软件使用说明书(V2.0-3)目录第一章适用范围与功能介绍第二章系统登录第三章软件主界面操作第四章程式编辑第五章手动操作第六章自动操作第七章高级参数第八章系统诊断第九章开机操作第十章报警信息第十一章提示信息第十二章弯管机系统的G、M代码指令表第一章适用范围与功能介绍一、适用范围本弯管机软件(V2.0-3)版本是用于五轴二层模数控弯管机的控制软件。软件在安装有WINDOWS系统(WINDOWS98、WINOWS2000、WINOWSXP及更高版本)的PC机或嵌入式平台上运行。为保证本控制软件的正确使用,需配置相应的硬件并且完成电气连线。二、功能介绍本软件具有如下功能:1.多种编程方式,支持YBC输入、坐标数据输入、G代码编程、DXF文件导入。2.弯管机模型与管子造型的三维显示与管子加工过程模拟3.多种格式文件保存与配方参数输入及保存。4.自动模位干涉计算与G码指令生成。5.完善的诊断功能与报警处理功能。6.弯管操作的手动功能与自动功能第二章系统登录计算机开机引导成功后,直接出现系统登录界面,如下:点击用户登录按钮,出现登录密码框,如下:选中登录密码框上编辑框,会自动弹出数字键盘,输入登录密码“66666666”,然后按“确认”键就可以登录到系统操作界面。用户也可以在登录界面选择登录时的界面,如“手动控制”、“文件管理”等,登录后自动进入相应操作界面。第三章软件主界面操作软件分为程式设计、文件管理、手动控制、自动控制、报警信息、参数管理、系统诊断、高级参数等操作界面。一、程式设计打开软件后,点主窗口界面的“程式设计”按钮,打开程式设计界面,可以作编辑YBC程序、XYZ坐标,设置“管子配方”、查看“管件模拟”等。如下:1.编辑程序YBC程序:点击“YBC程序”按钮,该按钮会变成红色,同时程序列表显示窗口会切换为YBC列表。在YBC程序列表下选择编辑输入框内,会自动弹出数字键盘,可以程序编辑。输入数据时,先选中要修改的项,然后才能够输入数据。注意:第一列是不能够输入数据的。可以按“添加”按钮增加一行程序到程序最后一行;按“插入”按钮在当前行之后插入新的一行;按“删除”按钮删除当前选择的行。XYZ坐标:点击“XYZ坐标”按钮,该按钮会变成红色,同时程序列表显示窗口会切换为XYZ坐标数据列表,可以直接输入管子坐标数据。在选中XYZ坐标按钮时,会出现“转换YBC”按钮,点击“转换YBC”按钮可以把当前XYZ坐标转换为YBC程序。注意:转换YBC程序之前,需设置正确的圆模半径(参见管子配方);否则不能正确转换。同样可以“添加”、“插入”、“删除”程序行。G指令码:在“文件管理”界面,点击“G指令码”按钮,操作界面会自动切换到“程式设计”界面,可以编辑G指令码。注意:一般情况下,不需要编辑G指令码;如果按照标准的程序不能弯出管件,才需要编辑G指令码,此时应设置“工作设置”中程序选项为“按G代码”执行。YBC编辑:编辑YBC程序行参数,参见第三章相关内容。管子反向:编辑弯管程序时,如果需要使管子程序反向,点“管子反向”按钮,可以使弯管程序与管子模型反向生成。管子镜向:对于对称的管子图形,只需要输入一半的管子数据,转换成弯管程序后,点“管子镜向”按钮,可以生成对称的管子模型。管子配方:程序编辑完后,需要设置管子配方参数,点“管子配方”按钮,可以打开管子配方对话框,输入管子参数。注意:在自动执行时,不能够进入管子配方设置界面。管件更新:修改了程序或管子配方参数后,点“管子更新”按钮可以重新计算与显示管子模型。注意:管子更新后,管子配方参数中的“管子长度”、“首弯位置”会自动计算。注意:管子程序或者管子配方修改完成后,如果不执行管件更新,管件模型不会改变;自动弯管的结果也不会改变。管件模拟:建立了管子程序后,按“管件模拟”按钮可以进入管件与机床三维(3D)模拟画面。2.管件模拟点“管件模拟”按钮,进入管件三维模拟显示画面,可以对三维图形作缩放、平移、旋转、居中等显示操作。也可以作XY平面、XZ平面、YZ平面的显示。:图形缩放,点击后在图形区域按动鼠标可以缩放图形。:图形平移,点击后在图形区域按动鼠标可以平移图形。...
