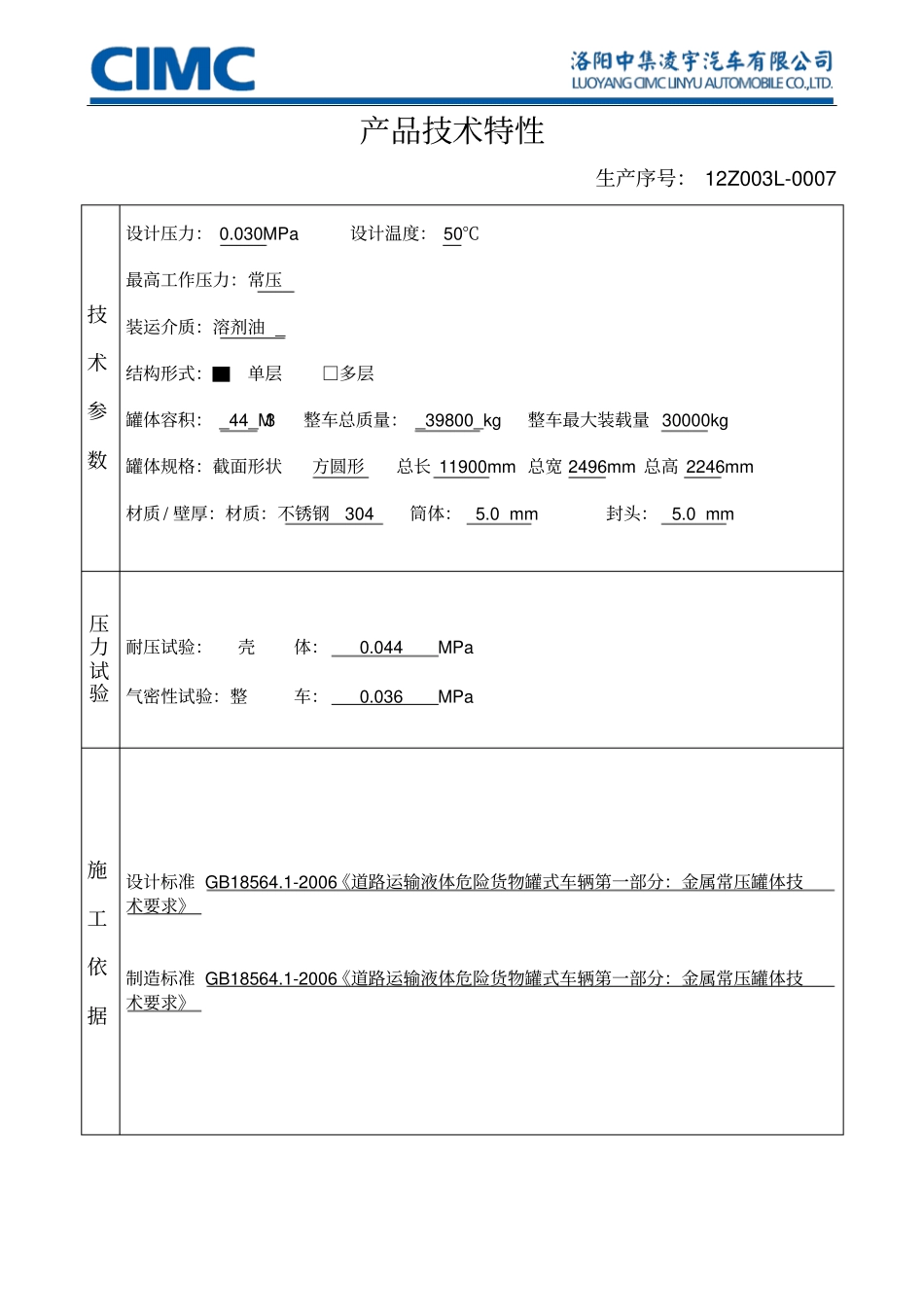

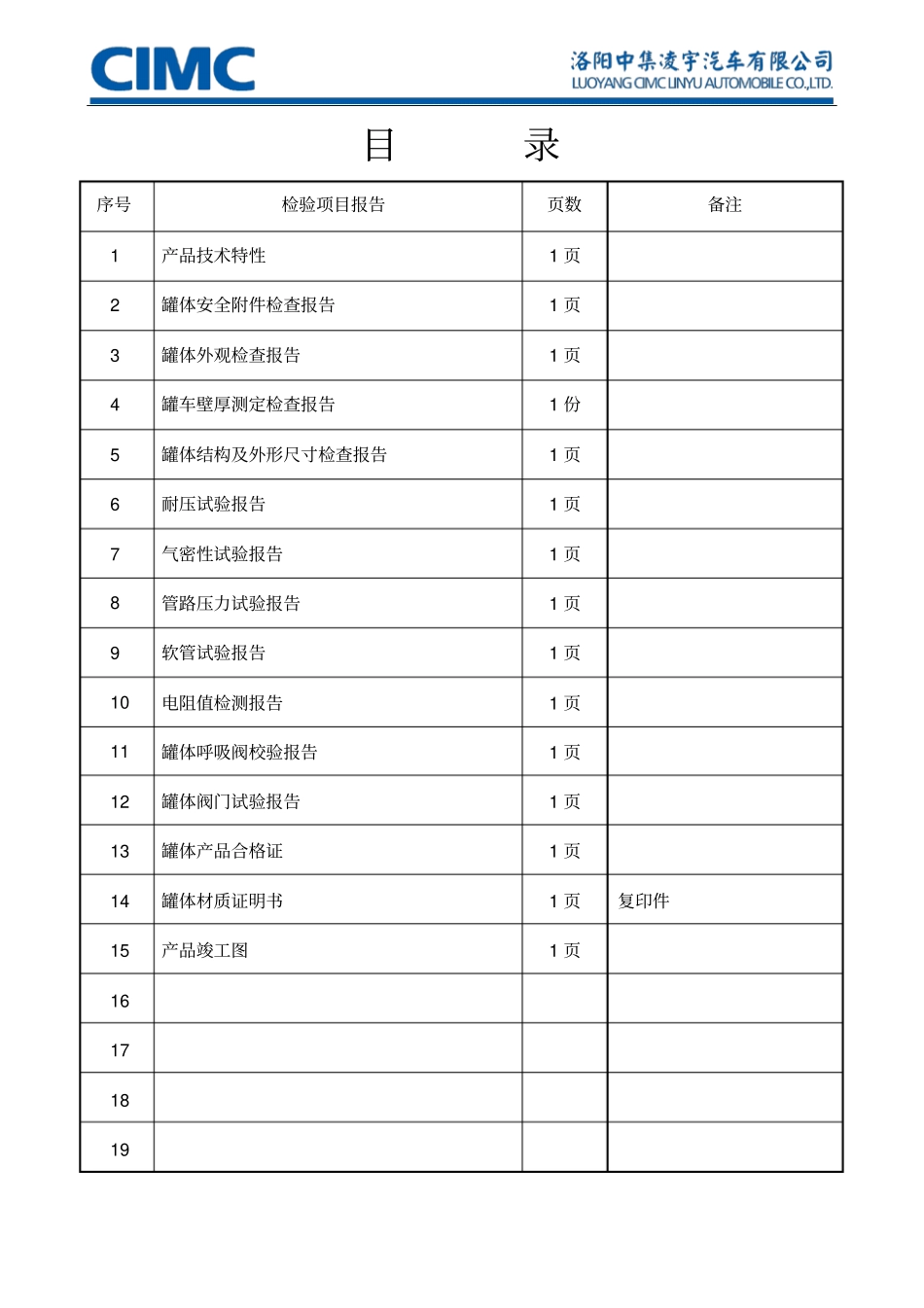

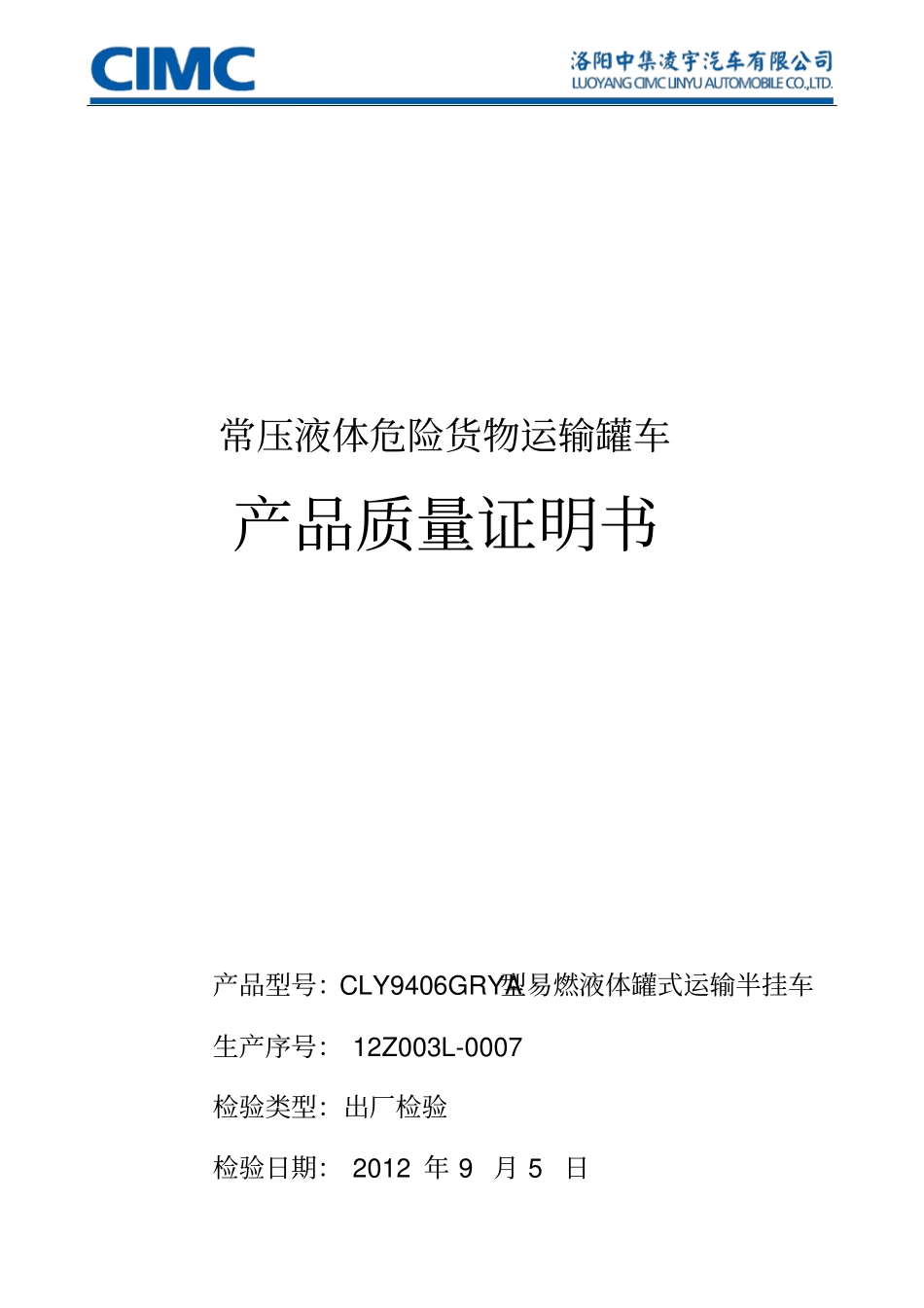

常压液体危险货物运输罐车产品质量证明书产品型号：CLY9406GRYA型易燃液体罐式运输半挂车生产序号：12Z003L-0007检验类型：出厂检验检验日期：2012年9月5日目录序号检验项目报告页数备注1产品技术特性1页2罐体安全附件检查报告1页3罐体外观检查报告1页4罐车壁厚测定检查报告1份5罐体结构及外形尺寸检查报告1页6耐压试验报告1页7气密性试验报告1页8管路压力试验报告1页9软管试验报告1页10电阻值检测报告1页11罐体呼吸阀校验报告1页12罐体阀门试验报告1页13罐体产品合格证1页14罐体材质证明书1页复印件15产品竣工图1页16171819产品技术特性生产序号：12Z003L-0007技术参数设计压力：0.030MPa设计温度：50℃最高工作压力：常压装运介质：溶剂油_结构形式：▇单层□多层罐体容积：_44_M3整车总质量：_39800_kg整车最大装载量30000kg罐体规格：截面形状方圆形总长11900mm总宽2496mm总高2246mm材质/壁厚：材质：不锈钢304筒体：5.0mm封头：5.0mm压力试验耐压试验：壳体：0.044MPa气密性试验：整车：0.036MPa施工依据设计标准GB18564.1-2006《道路运输液体危险货物罐式车辆第一部分：金属常压罐体技术要求》制造标准GB18564.1-2006《道路运输液体危险货物罐式车辆第一部分：金属常压罐体技术要求》罐体安全附件检测报告生产序号：12Z003L-0007检测项目规定结果备注安全附件检查灭火器数量2个2个机动车排气火花熄火器1个，良好-发动机排气管距罐体与油泵系统位置车身前部-蓄电池箱封闭完好-温度计1个-压力表2个-2个液位计1个-1个紧急切断装置符合GB18564.1符合要求装卸软管符合GB18564.1符合要求呼吸阀符合GB18564.1符合要求泵无渗漏-危险品标志灯--危险品标志牌符合GB18564.1符合要求导静电检测导静电接地装置2个2个金属管路中任意两点或任意一点到地线对地末端电阻值＜5Ω0.7罐体导电部件及拖地胶带末端的导电通路电阻值＜5Ω0.8装卸口检查卸料箱符合GB18564.1符合要求卸料口堵盖符合GB18564.1符合要求卸油口保护装置符合GB18564.1符合要求阀门无渗漏无渗漏检验员：审核：日期：罐体外观检查报告生产序号：12Z003L-0007序号检查项目技术要求结果备注1罐体表面油漆及色带和标志符合GB18564.1符合要求2罐内防波挡板符合GB18564.1符合要求3上下罐体爬梯符合GB18564.1符合要求4人孔和人孔盖符合GB18564.1符合要求5罐体与车架联结紧固情况符合GB18564.1符合要求6罐体护栏符合GB18564.1符合要求7筒体内外表面凹坑检查无修割、锤击产生的任何凹坑符合要求8筒体内外焊缝表面无裂纹，无明显划伤符合要求9人孔盖紧固状况、密封垫片密封良好符合要求10封头、隔仓板外观符合GB18564.1符合要求11罐体铭牌状况符合GB18564.1符合要求12表面腐蚀情况无腐蚀无腐蚀检验结论合格检验员：审核：日期：罐体壁厚测定检查报告生产序号：12Z003L-0007仪器型号TT100仪器精度±(1%H+0.1)mm公称厚度（mm）封头筒体耦合剂机油55设计厚度（mm）4.64.3腐蚀余量（mm）0.3mm罐体材质304实测点数60测厚记录：测厚点编号1X2X3X4X5X6X7X8X实测厚度值4.64.74.74.64.64.64.74.7测厚点编号9X10X11X12X13X14X15X16X实测厚度值4.74.64.74.74.64.74.64.7测厚点编号17X18X19X20X21X22X23X24X实测厚度值4.74.74.64.64.74.64.74.6测厚点编号25X26X27X28X29X30X31X32X实测厚度值4.64.64.74.64.74.64.74.7测厚点编号33X34X35X36X37X38X39X40X实测厚度值4.64.74.64.64.64.64.64.7测厚点编号41X42X43X44X45X46X47X48X实测厚度值4.64.64.74.75.65.75.75.6测厚点编号59X50X51X52X53X54X55X56X实测厚度值5.65.75.75.65.65.65.75.7测厚点编号57X58X59X60X实测厚度值5.65.65.75.7壁厚检查结论合格检验员：审核：日期：罐体测厚点简图生产序号：12Z003L-00071、“X”为记录测厚点位置。2、定点测厚距离焊缝位置30mm。罐体结构及外形尺寸检查报告生产序号：12Z003L-0007序号检查项目技术要求检查结论罐体几何尺寸检查罐体外形尺寸（mm）（罐体长×宽×高）11900×2496×224611895*2496*2246罐体容积m344m344m3焊缝棱角E符合GB18564.11.9mm筒体板材及焊缝修磨深度无明显凹陷，深度小于板材厚度负偏差无凹陷单个筒节最小长度筒节长度≥300mm符合要求...
