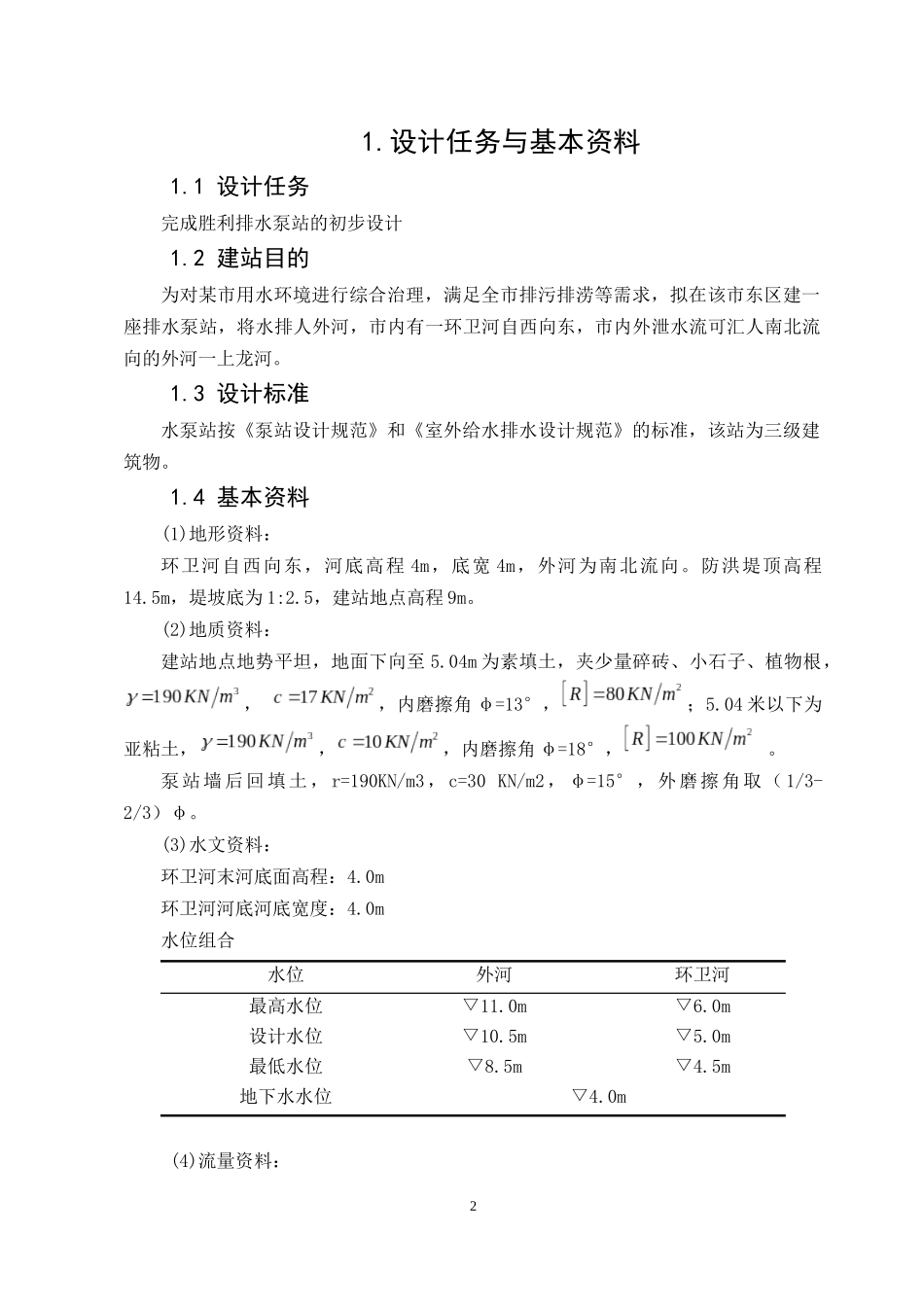

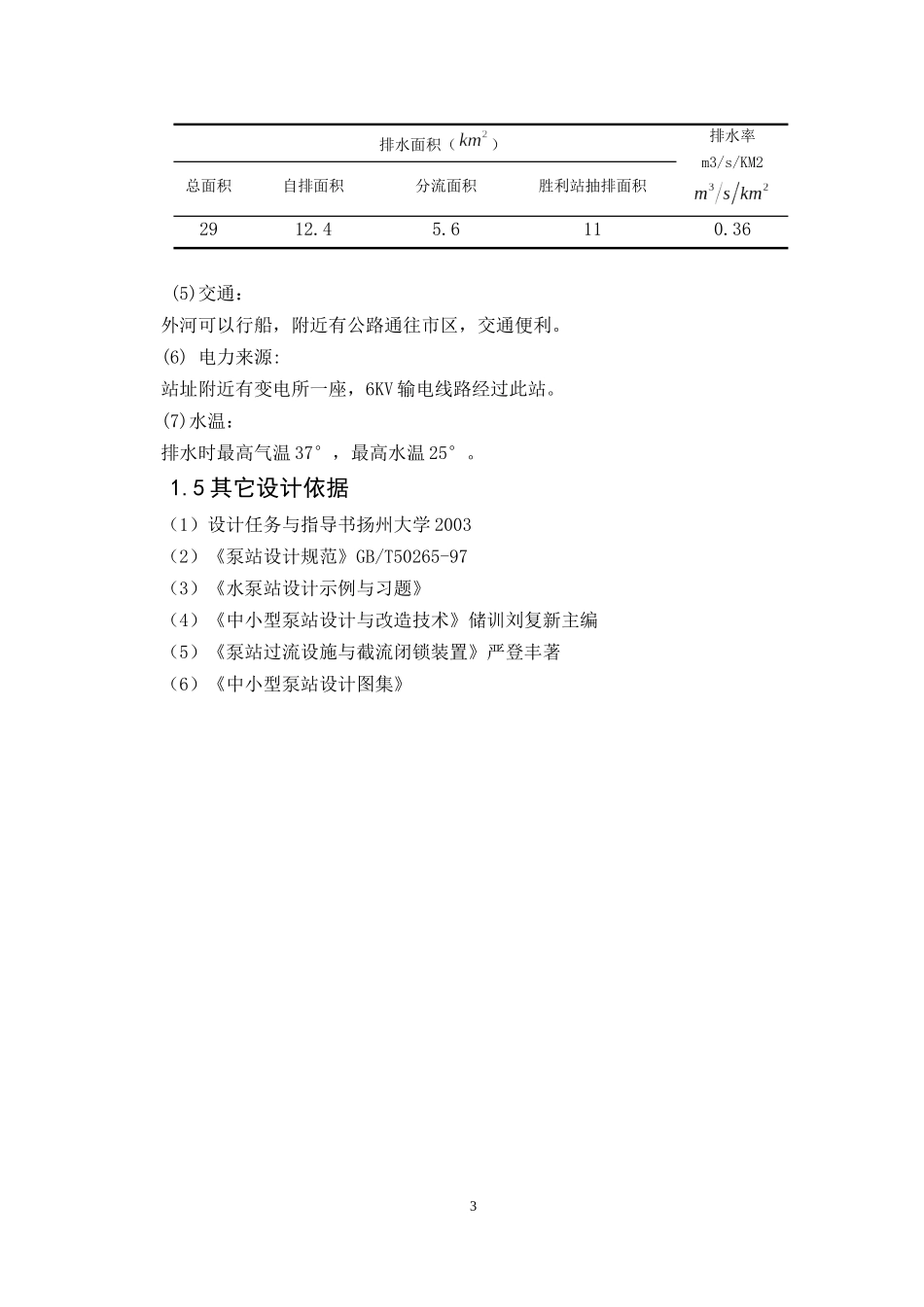

水泵站初步设计200311.设计任务与基本资料1.1设计任务完成胜利排水泵站的初步设计1.2建站目的为对某市用水环境进行综合治理，满足全市排污排涝等需求，拟在该市东区建一座排水泵站，将水排人外河，市内有一环卫河自西向东，市内外泄水流可汇人南北流向的外河一上龙河。1.3设计标准水泵站按《泵站设计规范》和《室外给水排水设计规范》的标准，该站为三级建筑物。1.4基本资料(1)地形资料：环卫河自西向东，河底高程4m，底宽4m，外河为南北流向。防洪堤顶高程14.5m，堤坡底为1:2.5，建站地点高程9m。(2)地质资料：建站地点地势平坦，地面下向至5.04m为素填土，夹少量碎砖、小石子、植物根，，，内磨擦角φ=13°，；5.04米以下为亚粘土，，，内磨擦角φ=18°，。泵站墙后回填土，r=190KN/m3，c=30KN/m2，φ=15°，外磨擦角取（1/3-2/3）φ。(3)水文资料：环卫河末河底面高程：4.0m环卫河河底河底宽度：4.0m水位组合水位外河环卫河最高水位▽11.0m▽6.0m设计水位▽10.5m▽5.0m最低水位▽8.5m▽4.5m地下水水位▽4.0m(4)流量资料：2排水面积（）排水率m3/s/KM2总面积自排面积分流面积胜利站抽排面积2912.45.6110.36(5)交通：外河可以行船，附近有公路通往市区，交通便利。(6)电力来源:站址附近有变电所一座，6KV输电线路经过此站。(7)水温：排水时最高气温37°，最高水温25°。1.5其它设计依据（1）设计任务与指导书扬州大学2003（2）《泵站设计规范》GB/T50265-97（3）《水泵站设计示例与习题》（4）《中小型泵站设计与改造技术》储训刘复新主编（5）《泵站过流设施与截流闭锁装置》严登丰著（6）《中小型泵站设计图集》32.泵站机组设计2.1水泵选型2.1.1设计扬程计算设计扬程，利用公式(2-1)计算：(2-1)式中——设计扬程(m)；——设计外水位10.5m；——设计内水位5.0m；——管路损失为净扬程的（10-25）%；选20%。=(10.5-5.0)×(1+20%)=6.6m2.1.2设计流量计算设计流量，利用公式(2-2)计算：(2-2)式中——排水率()；A——设计的排水面积(万亩)；2.1.3水泵选型(1)水泵选型原则：①应满足泵站设计流量、设计扬程及不同时期的排水要求，同时要求在整个运行范围内，机组安全、稳定，并且具有最高的平均效率。②在平均扬程时，水泵应在高效区内运行；在最高和最低扬程时候，水泵能安全、稳定运。排水泵站的主泵，在确保运行前提下，其设计流量宜按最大定单位流量计算。③按照选定的泵型，建站的投资和设备功率应为最小；④装机台数不宜太多，也不宜过少，最好不少于两台。根据排水站容量的大小和类型的不同，结合实际情况而选定。并尽量选用同型号的水泵，便于操作、维修和管理。还应考虑到动力设备的综合利用。同时排水泵站应设备用机组。(2)水泵选择方案比较：由于设计扬程为6.6m小于10m，低扬程大流量，选择单级立式轴流泵。4由于轴流泵的功率曲线较陡降，扬程的微小变化会引起功率的大幅变化，因此轴流泵不宜用于扬程高流量小的场合，而对于扬程变化较大的泵站由于常采用全调节轴流泵，水泵结构复杂，辅助设备较多，使得维修管理复杂。综合所述：从基建角度看，方案1水泵台数过多放弃方案1.方案2和方案3水泵台数一样，方案2的装机容量比方案3的小，耗电量小，经济，所以选择方案2的28ZLB-85型号轴流泵。备用机组的选择：，选用1台28ZLB-85备用泵。最终选用28ZLB-85型泵7台。2.2动力机选择水泵的动力机械有电动机和柴油机:(1)电动机的优点是容易启动，操作简单，运转可靠，方便管理，成本较低，且便于自动化。但是，输电线路及其他附属设备的投资较大，同时功率受电源电压影响较大。(2)柴油机不受电源限制，机动灵活，适应性强，在小功率的情况下，每千瓦的投资比电动机小。但运行时易发生故障，使用操作维护保养等技术要求高。上述两种动力机各有有点，选配时应根据实际条件来确定。本泵站选择电动机。因为28ZLB-85型单级立式轴流泵的轴功率为133.9kw，所以电动机与其配套选择型号为JSL-13-8其优点为：效率高，噪声低，振动小，重量轻，质量可靠，安装维修方便等。该电机具体技术功率180KW，电压380V，转速750r/min，电动机重量1930kg，最大外径1.06m。因为水泵机组有7台，最终选择JSL-13-...
