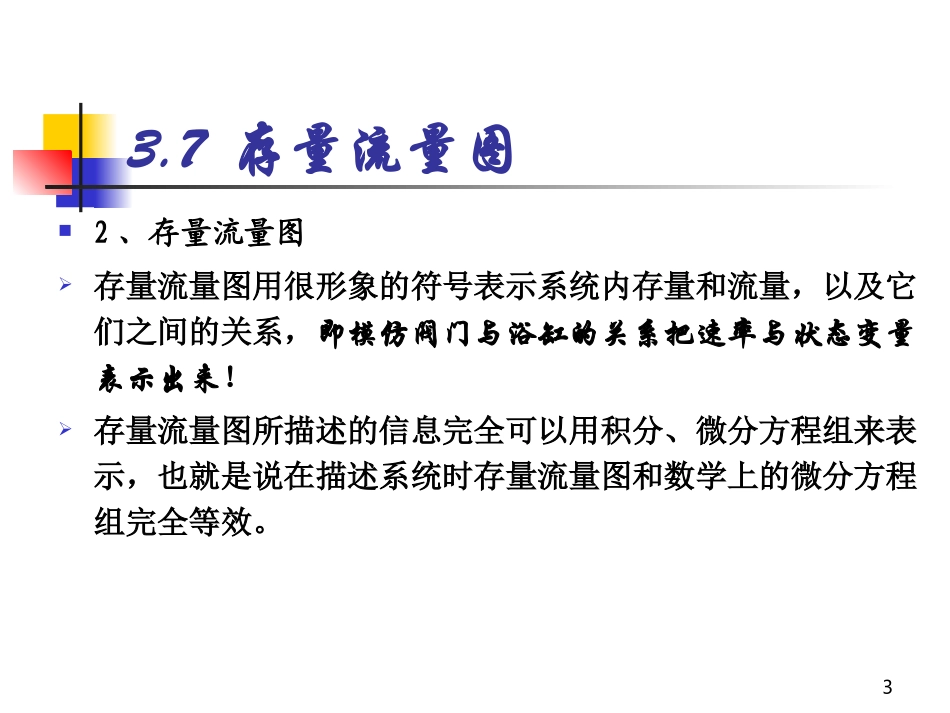

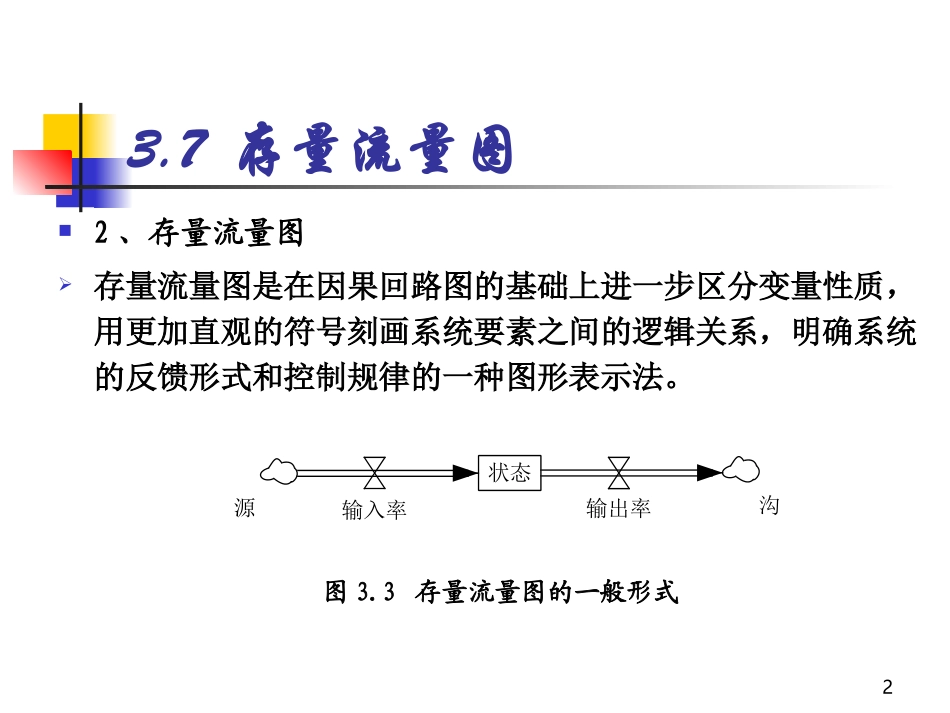

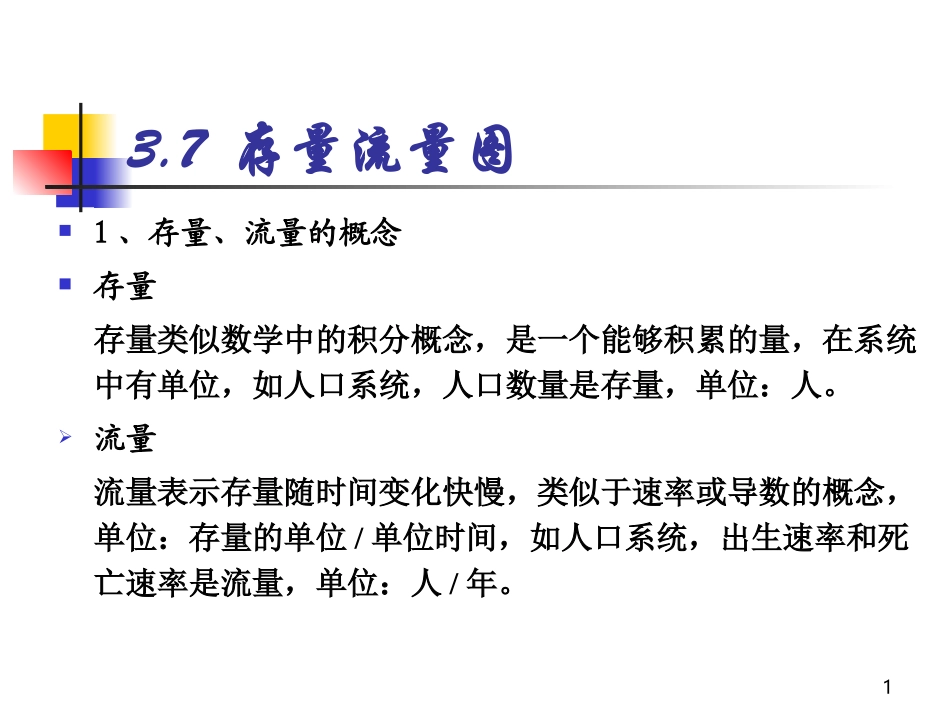

13.7存量流量图1、存量、流量的概念存量存量类似数学中的积分概念，是一个能够积累的量，在系统中有单位，如人口系统，人口数量是存量，单位：人。流量流量表示存量随时间变化快慢，类似于速率或导数的概念，单位：存量的单位/单位时间，如人口系统，出生速率和死亡速率是流量，单位：人/年。23.7存量流量图2、存量流量图存量流量图是在因果回路图的基础上进一步区分变量性质，用更加直观的符号刻画系统要素之间的逻辑关系，明确系统的反馈形式和控制规律的一种图形表示法。图3.3存量流量图的一般形式状态输入率输出率源沟33.7存量流量图2、存量流量图存量流量图用很形象的符号表示系统内存量和流量，以及它们之间的关系，即模仿阀门与浴缸的关系把速率与状态变量表示出来！存量流量图所描述的信息完全可以用积分、微分方程组来表示，也就是说在描述系统时存量流量图和数学上的微分方程组完全等效。43.7存量流量图存量流量图与因果关系图的比较因果关系图只能描述反馈结构的基本方面，而存量流量图不仅能描述反馈结构的基本方面，而且能区别变量的性质。图3.4库存系统的因果关系图图3.5库存系统的存量流量图库存偏差订货销售期望库存库存+———++库存库存偏差订货销售期望库存库存调节时间53.7存量流量图3、存量流量图的基本要素及其符号状态变量(levelvariable)（1）定义：状态变量是描述系统的积累效应的变量，是数学意义上的积分，其值可以在瞬间被测量。（2）计算：在某个时间间隔内积累变量等于这个时间间隔与输入流速率和输出流速率差的积，计算公式：LEVEL.K=LEVEL.J+(INFLOW.JK-OUTFLOW.JK)*DT（3）符号：在存量流量图中，状态变量用一个矩形符号表示，在矩形内写上变量的名称。如：人口63.7存量流量图3、存量流量图的基本要素及其符号速率变量（ratevariable）（1）定义描述系统累积效应变化快慢的变量为速率变量。速率变量描述了状态变量随时间变化的情况，是数学意义上的导数。其值不能在瞬间被观测，而是用一段时间内的平均值来表示。（2）符号出生速率73.7存量流量图3、存量流量图的基本要素及其符号辅助变量（auxiliaryvariable）（1）定义辅助变量是描述决策过程的中间变量，即状态变量和速率变量之间信息传递和转换过程的中间变量。如图b中，库存偏差就是辅助变量。ab（2）符号：，符号“圆圈”可省略！库存订货销售库存库存偏差订货销售期望库存库存调节时间库存偏差83.7存量流量图3、存量流量图的基本要素及其符号常量（constantvariable）定义：在某段时间内，系统内不随时间而变化的量称为常量，常量一般为系统内局部目标或标准。符号：，符号“圆圈”可省略！源（sources）与漏、沟（sinks）定义：源与漏代表系统外部的物质，“源”是系统外流入系统内的物质，“漏”表示系统内流入外部环境中的物质。符号：。期望库存93.7存量流量图3、存量流量图的基本要素及其符号物质流或信息流物质流：表示在系统中流动着的物质，物质流改变所流经变量的数量。信息流：是连接状态变量和速率变量的信息通道，信息流只是获取或提供相关联变量的当前信息，不改变其数值。用带箭头的实线表示物质流或信息流！103.7存量流量图4、绘制存量流量图绘制存量流量图的程序（1）确定系统边界（2）确定回路确定系统的反馈回路，如正反馈、负反馈、主导回路等；（3）区分回路中不同性质的变量确定状态变量、速率变量、辅助变量以及常量等；（4）绘制库存流量图用约定符号来描述和连接系统的各个变量。113.7存量流量图4、绘制存量流量图绘制存量流量图的基本原则图3.5库存系统的存量流量图库存库存偏差订货销售期望库存库存调节时间123.7存量流量图4、绘制存量流量图绘制存量流量图的基本原则（1）必须有物质流流经的状态变量（2）必须有速率变量，而且在同一回路中状态变量与速率变量应该是相间存在。（3）经物质流与状态变量相连的变量只能是速率变量；（4）一般情况下，由于要根据系统状态实施决策，所以状态变量上要有信息取出线，速率变量上要有信息流入线；（5）辅助变量只有信息流线经过；（6）常量也只有信息取出线；133....
