手动液压伸缩器操作规程一、用途和结构特点1．用途手动液压伸缩器主要用于安装在计量系统或需要进行长度调整的管路中，补偿系统或管路中因更换流量计或管道组合件等产生的长度变化，满足系统管路的正常运行
手动液压伸缩器也适用于介质较脏需要经常清洗的工况管道
2、结构特点及示意图手动液压伸缩器两端与管道中采用法兰连接，该伸缩器使管道的装拆、调整非常方便，其最大伸缩距离为100mm+20mm，也可根据用户伸缩长度的需求进行特殊设计、订货

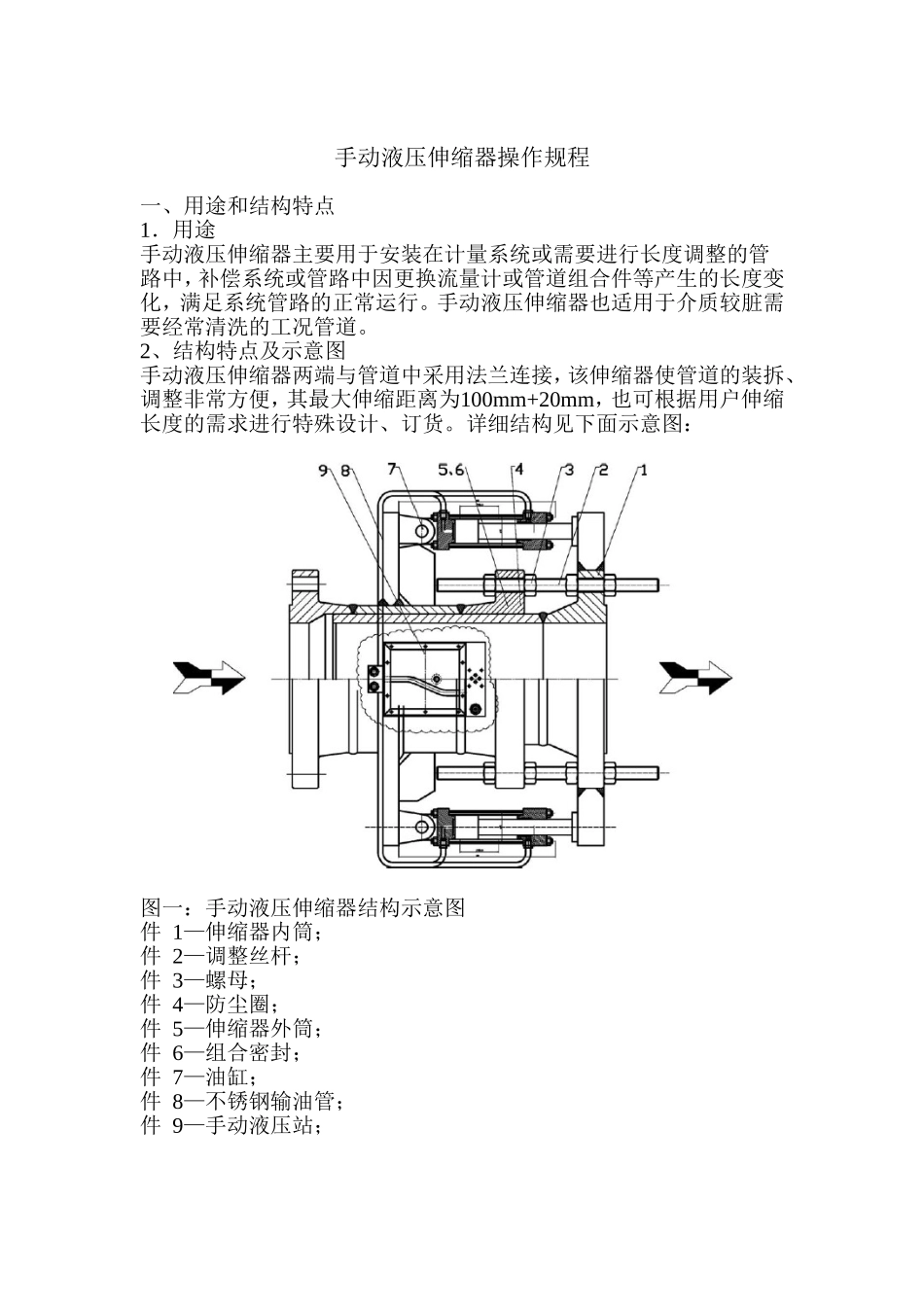

详细结构见下面示意图：图一：手动液压伸缩器结构示意图件1—伸缩器内筒；件2—调整丝杆；件3—螺母；件4—防尘圈；件5—伸缩器外筒；件6—组合密封；件7—油缸；件8—不锈钢输油管；件9—手动液压站；图二：手动液压伸缩器液压站实物图三、操作说明：1
手动液压伸缩器按第二项的技术要求安装、试验合格，并确定与手动液压伸缩器外筒端法兰（图一左端）完全固定不会移动，伸缩器内筒端（图一右端）连接的管道具有一定距离的移动位置，可进行伸出、缩进测试：a）松开4只（件2）调节丝杆的螺母（件3），每根调整丝杆的4个螺母按要求进行调整：第1、4个向外反向松开、第2、3个向内反向松开，使每个螺母与对应的法兰面有一定间隔距离（应大于需要伸缩的长度）
b）把红色圆球手柄向前轻推到位，用加力杆套入手动液压泵操作杆，上、下压动加力杆，伸缩器内筒匀速向前伸出
把红色圆球手柄向后轻拉到反向位置，用加力杆套入手动液压泵操作杆，上、下压动加力杆，伸缩器内筒匀速向后缩进
c）手动液压伸缩器内筒法兰面到达指定的长度位置后，将红色圆球手柄轻推到中间空档位置，这时手动泵如果继续上、下压动加力杆，液压站也不再向油缸输出压力
把每根调整丝杆的4个螺母、对称用力锁紧，保证手动液压伸缩器的内筒和外筒在受压工作状态下不产生位移
整个管路系统可以进行工作
d）在液压站通过手动泵向油缸输送压力，应注意压力表的压力变化
