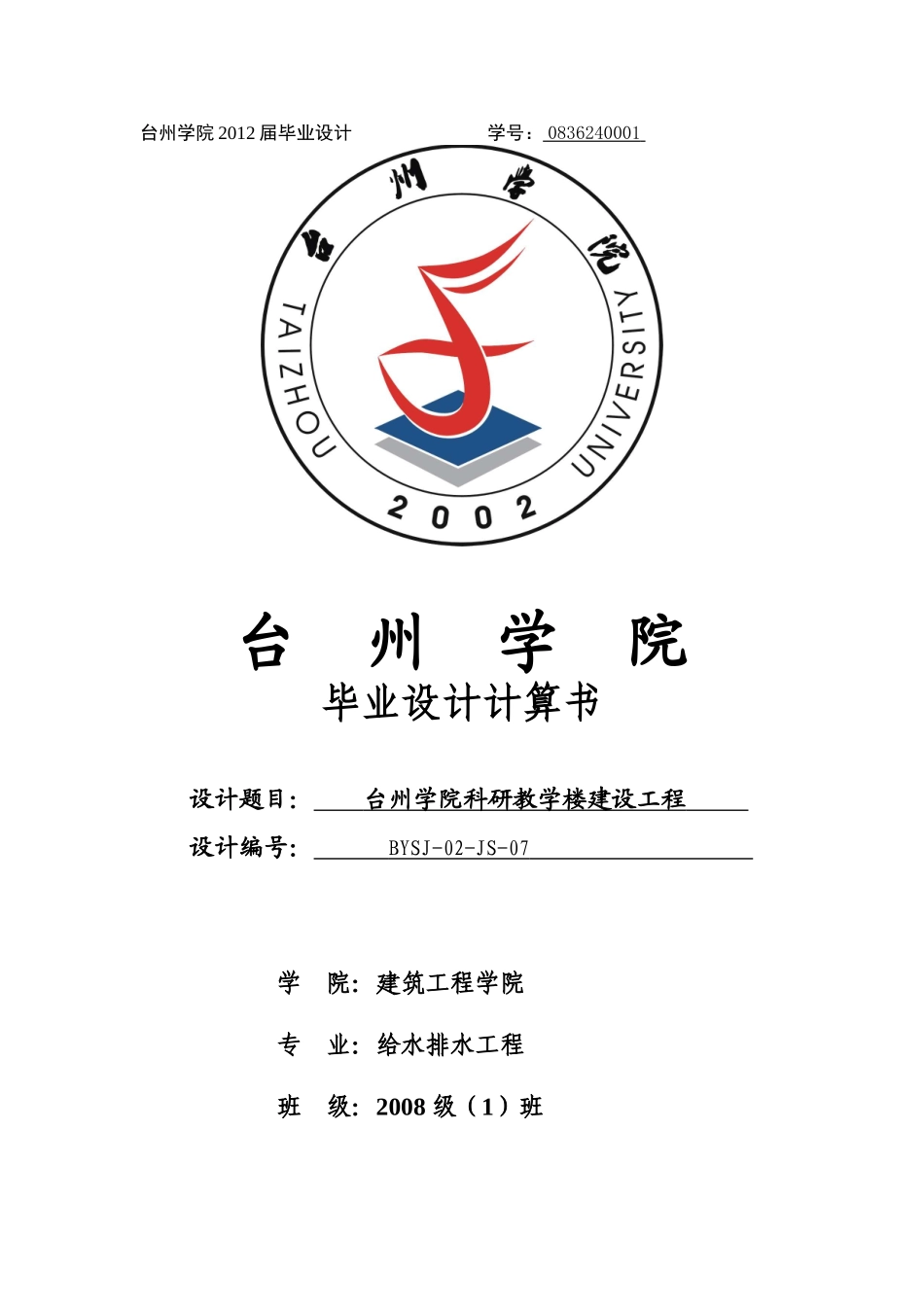

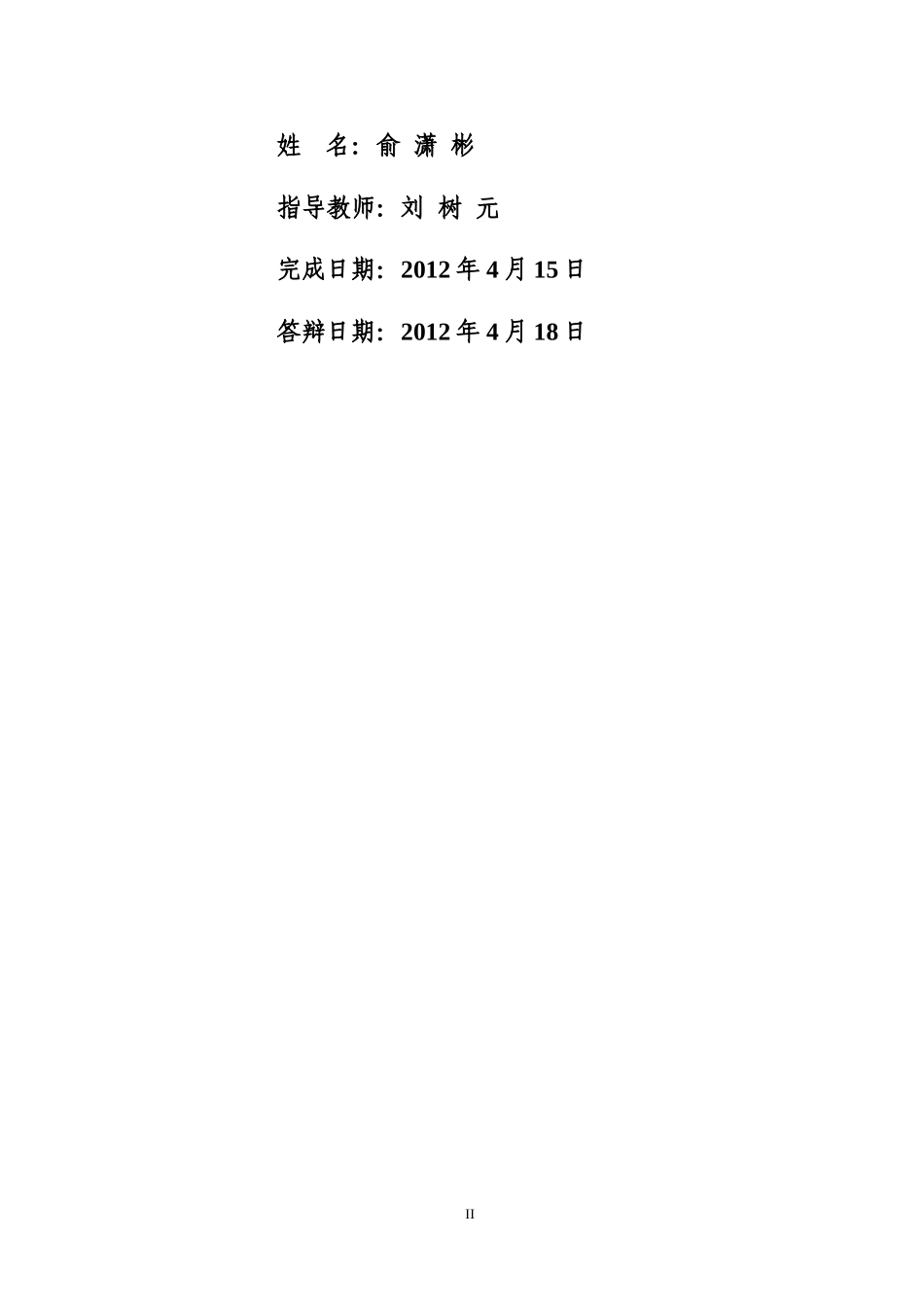

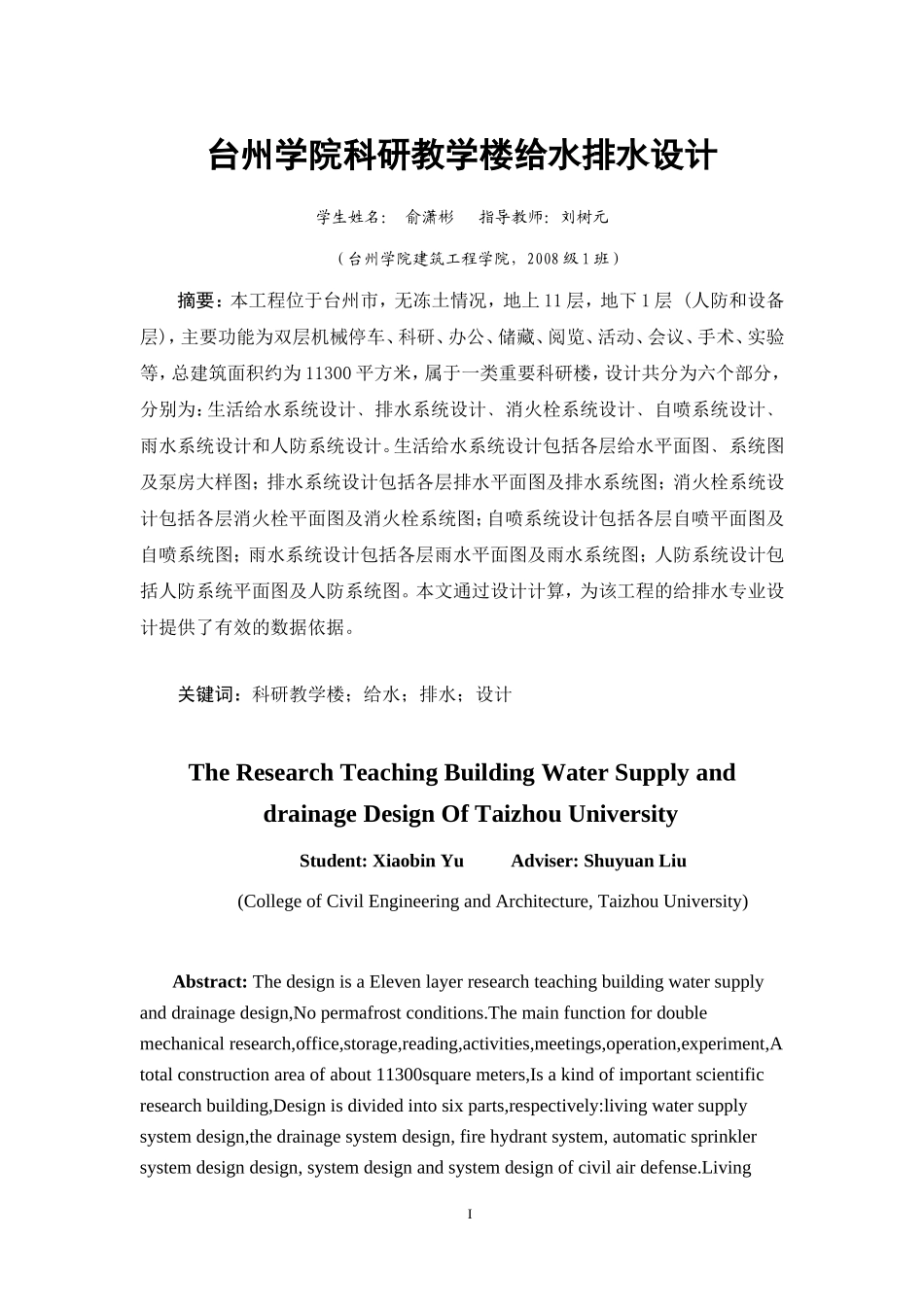

台州学院2012届毕业设计学号：0836240001台州学院毕业设计计算书设计题目：台州学院科研教学楼建设工程设计编号：BYSJ-02-JS-07学院：建筑工程学院专业：给水排水工程班级：2008级（1）班姓名：俞潇彬指导教师：刘树元完成日期：2012年4月15日答辩日期：2012年4月18日II台州学院科研教学楼给水排水设计学生姓名：俞潇彬指导教师：刘树元（台州学院建筑工程学院，2008级1班）摘要：本工程位于台州市，无冻土情况，地上11层，地下1层(人防和设备层)，主要功能为双层机械停车、科研、办公、储藏、阅览、活动、会议、手术、实验等，总建筑面积约为11300平方米，属于一类重要科研楼，设计共分为六个部分，分别为：生活给水系统设计﹑排水系统设计﹑消火栓系统设计﹑自喷系统设计﹑雨水系统设计和人防系统设计。生活给水系统设计包括各层给水平面图﹑系统图及泵房大样图；排水系统设计包括各层排水平面图及排水系统图；消火栓系统设计包括各层消火栓平面图及消火栓系统图；自喷系统设计包括各层自喷平面图及自喷系统图；雨水系统设计包括各层雨水平面图及雨水系统图；人防系统设计包括人防系统平面图及人防系统图。本文通过设计计算，为该工程的给排水专业设计提供了有效的数据依据。关键词：科研教学楼；给水；排水；设计TheResearchTeachingBuildingWaterSupplyanddrainageDesignOfTaizhouUniversityStudent:XiaobinYuAdviser:ShuyuanLiu(CollegeofCivilEngineeringandArchitecture,TaizhouUniversity)Abstract:ThedesignisaElevenlayerresearchteachingbuildingwatersupplyanddrainagedesign,Nopermafrostconditions.Themainfunctionfordoublemechanicalresearch,office,storage,reading,activities,meetings,operation,experiment,Atotalconstructionareaofabout11300squaremeters,Isakindofimportantscientificresearchbuilding,Designisdividedintosixparts,respectively:livingwatersupplysystemdesign,thedrainagesystemdesign,firehydrantsystem,automaticsprinklersystemdesigndesign,systemdesignandsystemdesignofcivilairdefense.LivingIwatersupplysystemdesignincludingthelayertohorizontalplanediagram,systemdiagramandpumphousedetaildrawing;drainagesystemdesignincludingthelayerdrainageplananddrainagesystem;firehydrantsystemdesignincludingalllevelsoffirehydrantlayoutandfirehydrantsystemdiagram;automaticsprinklersystemdesignincludingthelayerflowingplanargraphandautomaticsprinklersystemdiagram;systemdesignincludingthelayerofwaterlayoutandrainwatersystemdiagram;airdefensesystemdesignincludingairdefensesystemplanandcivilairdefensesystem.Thisarticlethroughdesigncalculation,forthewatersupplyanddrainageengineeringdesignprovidesaneffectivebasis.Keywords:Researchteachingbuilding;watersupply;drainage;designII目录1工程概况......................................................................................................................................12建筑给水系统..............................................................................................................................12.1给水系统的确定.....................................................................................................................12.2用水量计算.............................................................................................................................12.3给水管网水力计算.................................................................................................................12.3.1科研教学楼设计秒流量计算..........................................................................................22.3.2科研教学楼各区生活给水管网水力计算......................................................................22.3.3科研教学楼各...
