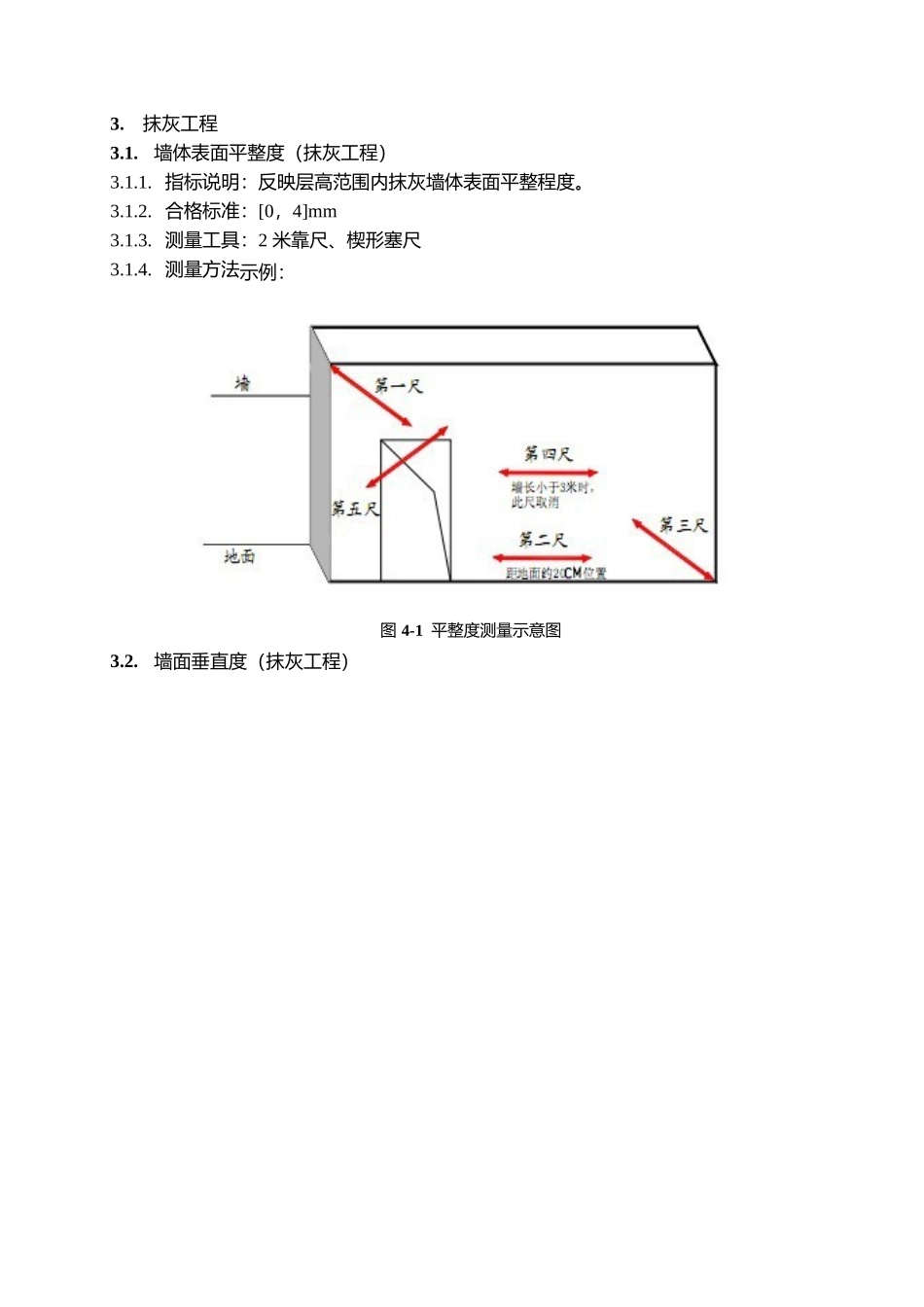

3.抹灰工程3.1.墙体表面平整度（抹灰工程）3.1.1.指标说明：反映层高范围内抹灰墙体表面平整程度。3.1.2.合格标准：[0，4]mm3.1.3.测量工具：2米靠尺、楔形塞尺3.1.4.测量方法示例：3.2.墙面垂直度（抹灰工程）图4-1平整度测量示意图23.2.1.指标说明：反映层高范围抹灰墙体垂直的程度。3.2.2.合格标准：[0，4]mm3.2.3.测量工具：2米靠尺3.2.4.测量方法示例：图4-2垂直度测量示意图3.3.室内净高偏差（抹灰工程）3.3.1.指标说明：综合反映同一房间室内净高实测值与理论值的偏差程度。3.3.2.合格标准：[－20，20]mm3.3.3.测量工具：5米钢卷尺、激光测距仪3.3.4.测量方法示例：图4-3净高测量示意3图3.4.顶板水平度极差（抹灰工程）3.4.1.指标说明：考虑实际测量的可操作性，顶板腻子完成后，选取同一功能房间砼顶板内四个角点和一个中点距离同一水平基准线之间5个实测值的极差值，综合反映同一房间砼顶板的平整程度。3.4.2.合格标准：≤10mm3.4.3.测量工具：激光扫平仪、具有足够刚度的5米钢卷尺（或2米靠尺、激光测距仪）3.4.4.测量方法示例：图4-4顶板水平度测量示意图3.5.阴阳角方正（抹灰工程）3.5.1.指标说明：反映层高范围内抹灰墙体阴阳角方正程度。3.5.2.合格标准：≤4mm3.5.3.测量工具：阴阳角尺3.5.4.测量方法示例：4图4-5阴阳角测量示意图3.6.房间开间/进深偏差（抹灰工程）3.6.1.指标说明：选用同一房间内开间、进深实际尺寸与设计尺寸之间的偏差。3.6.2.测量工具：5米钢卷尺、激光测距仪3.6.3.测量方法和数据记录：（1）每一个功能房间的开间和进深分别各作为1个实测区，累计实测实量6个功能房间的12个实测区。（2）同一实测区内按开间（进深）方向测量墙体两端的距离，各得到两个实测值，比较两个实测值与图纸设计尺寸，找出偏差的最大值，其小于等于10MM时合格；大于10MM时不合格。（3）所选2套房中的所有房间的开间/进深的实测区分别不满足6个时，需增加实测套房数。3.6.4.示例：53.7.方正度（抹灰工程）图4-6开间/进深测量示意图3.7.1.指标说明：考虑实际测量的可操作性，选用同一房间内同一垂直面的墙面与房间方正度控制线之间距离的偏差，作为实测指标，以综合反映同一房间方正程度。3.7.2.合格标准：[0，10]mm3.7.3.测量工具：5米钢卷尺、吊线或激光扫平议3.7.4.测量方法和数据记录：（1）距墙体30－60CM范围内弹出方正度控制线，并做明显标识和保护。（2）同一面墙作为1个实测区，累计实测实量10个实测区。（3）在同一测区内，实测前需用5米卷尺或激光扫平仪对弹出的两条方正度控制线，以短边墙为基准进行校核，无误后采用激光扫平仪打出十字线或吊线方式，沿长边墙方向分别测量3个位置（两端和中间）与控制线之间的距离（如果现场找不到控制线，可以一面带窗墙面为基准，用仪器引出两条辅助方正控制线）。选取3个实测值之间的极差，作为判断该实测指标合格率的1个计算点。（4）所选2套房中方正度极差的实测区不满足10个时，需增加实测套房数。3.7.5.示例：25图4-7方正度测量示意图3.8.户内门洞尺寸偏差（抹灰工程）3.8.1.指标说明：反映户内门洞尺寸实测值与设计值的偏差程度，避免出现“大小头”现象。3.8.2.合格标准：高度偏差[－10，10]mm；宽度偏差[－10，10]mm3.8.3.测量工具：5米钢卷尺3.8.4.测量方法和数据记录：（1）每一个户内门洞都作为1个实测区，累计10个实测区。（2）实测前需了解所选套房各户内门洞口尺寸。实测前户内门洞口侧面需完成抹灰收口和地面找平层施工，以确保实测值的准确性。（3）实测最好在施工完地面找平层后，同一个户内门洞口尺寸沿宽度、高度各测2次。若地面找平层未做，就只能检测户内门洞口宽度2次。高度2个测量值与设计值之间偏差的最大值，作为高度偏差的1个实测值；宽度的2个测量值与设计值之间偏差的最大值，作为宽度偏差的1个实测值；墙厚则左、右、顶边各测量一次，3个测量值与设计值之间偏差的最大值，作为墙厚偏差的1个实测值。每一个实测值作为判断该实测指标合格率的1个计算点，一个测区有三个实测值，一个实测点作为一个合格率计算点。（4）所选2套房中户内门洞尺寸偏差的实测区不满足10个时，需增加实测套房数。263.8.5.示例：图5-10户内门洞测量示意图
