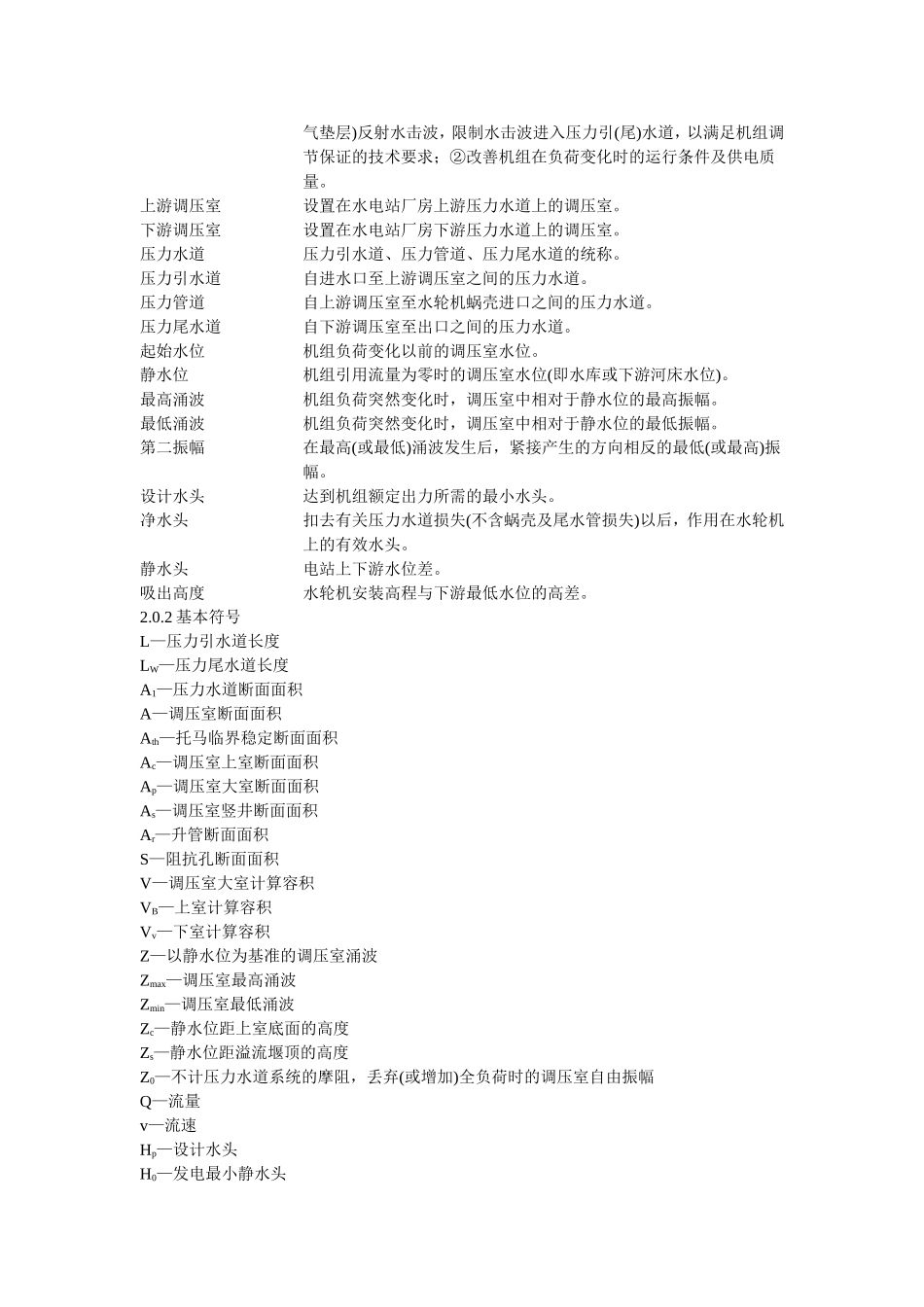

水电站调压室设计规范Specificationfordesignofsurgechamberofhydropowerstation中华人民共和国电力行业标准水电站调压室设计规范主编部门：电力工业部华东勘测设计研究院批准部门：中华人民共和国电力工业部中华人民共和国电力工业部关于发布《水电站调压室设计规范》电力行业标准的通知电技［1996］733号各电管局，各省、自治区、直辖市电力局，水电水利规划设计总院，各有关单位：《水电站调压室设计规范》电力行业标准，经审查通过，批准为推荐性标准，现予发布。其编号为：DL/T5058－1996该标准自1997年5月1日起实施。请将执行中的问题和意见告水电水利规划设计总院，并抄送部标准化领导小组办公室。1996年10月31日目次1总则2术语、符号3调压室的设置条件及位置选择4调压室的基本布置方式、基本类型及选择5调压室的水力计算及基本尺寸的确定6抽水蓄能电站调压室的设计7调压室的结构设计、构造、观测及运行要求附录A压力水道水头损失计算公式附录B调压室的涌波计算公式附录C抽水蓄能电站水泵工况断电、导叶拒动时的调压室涌波计算方法本规范用词规定附加说明1总则1.0.1水电站调压室是压力水道系统中一项重要建筑物，为体现国家现行的技术经济政策，积极慎重地采用国内外先进技术和经验，统一调压室设计的标准、要求，特制定本规范。1.0.2本规范适用于大、中型水利水电枢纽工程中常规水电站和抽水蓄能电站调压室设计，小型水电站的调压室设计可参照执行。1.0.3水电站调压室设计应根据地形、地质情况、压力水道的布置、机电特性和运行条件等资料，经综合论证，做到因地制宜、经济合理、安全可靠。1.0.4水电站调压室设计除必须遵守本规范的规定外，还应符合SDJ12—78《水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)》(试行)及补充规定、SD134—84《水工隧洞设计规范》、SDJ173—85《水力发电厂机电设计技术规范》(试行)、DL/T5057—1996《水工混凝土结构设计规范》、SDJ10—78《水工建筑物抗震设计规范》(试行)等现行的国家、行业有关标准与规定。以上标准将来如有修改，则执行其新版本。2术语、符号2.0.1名词术语调压室设置在压力水道上，具有下列功能的建筑物：①由调压室自由水面(或气垫层)反射水击波，限制水击波进入压力引(尾)水道，以满足机组调节保证的技术要求；②改善机组在负荷变化时的运行条件及供电质量。上游调压室设置在水电站厂房上游压力水道上的调压室。下游调压室设置在水电站厂房下游压力水道上的调压室。压力水道压力引水道、压力管道、压力尾水道的统称。压力引水道自进水口至上游调压室之间的压力水道。压力管道自上游调压室至水轮机蜗壳进口之间的压力水道。压力尾水道自下游调压室至出口之间的压力水道。起始水位机组负荷变化以前的调压室水位。静水位机组引用流量为零时的调压室水位(即水库或下游河床水位)。最高涌波机组负荷突然变化时，调压室中相对于静水位的最高振幅。最低涌波机组负荷突然变化时，调压室中相对于静水位的最低振幅。第二振幅在最高(或最低)涌波发生后，紧接产生的方向相反的最低(或最高)振幅。设计水头达到机组额定出力所需的最小水头。净水头扣去有关压力水道损失(不含蜗壳及尾水管损失)以后，作用在水轮机上的有效水头。静水头电站上下游水位差。吸出高度水轮机安装高程与下游最低水位的高差。2.0.2基本符号L—压力引水道长度LW—压力尾水道长度A1—压力水道断面面积A—调压室断面面积Ath—托马临界稳定断面面积Ac—调压室上室断面面积Ap—调压室大室断面面积As—调压室竖井断面面积Ar—升管断面面积S—阻抗孔断面面积V—调压室大室计算容积VB—上室计算容积Vv—下室计算容积Z—以静水位为基准的调压室涌波Zmax—调压室最高涌波Zmin—调压室最低涌波Zc—静水位距上室底面的高度Zs—静水位距溢流堰顶的高度Z0—不计压力水道系统的摩阻，丢弃(或增加)全负荷时的调压室自由振幅Q—流量v—流速Hp—设计水头H0—发电最小静水头Hs—吸出高度hf—沿程摩擦水头损失hm—局部水头损失hw0—压力引(或尾)水道总水头损失hwm—压力管道总水头损失hc—阻抗孔水头损失α—水头损失系数φ—孔口流量系数m—堰顶流量系数Tw—压力水道水流惯...
