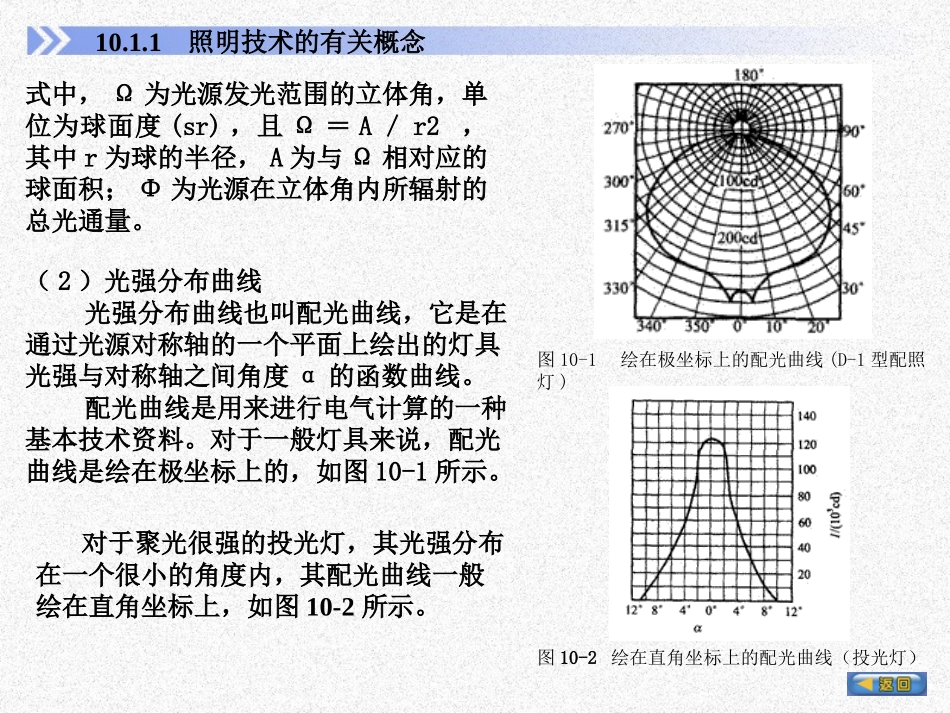

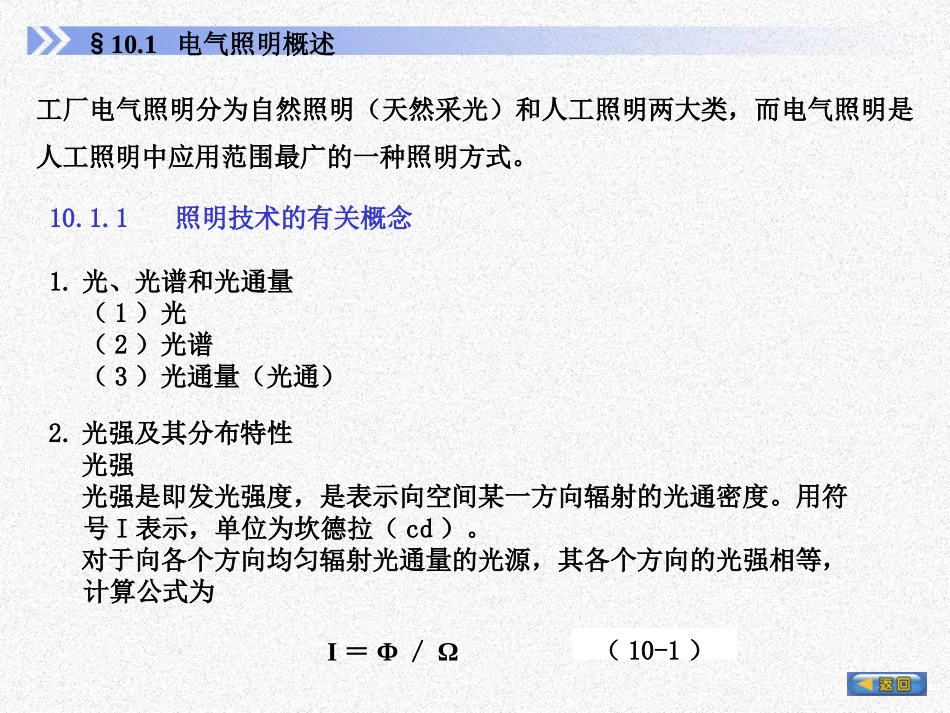

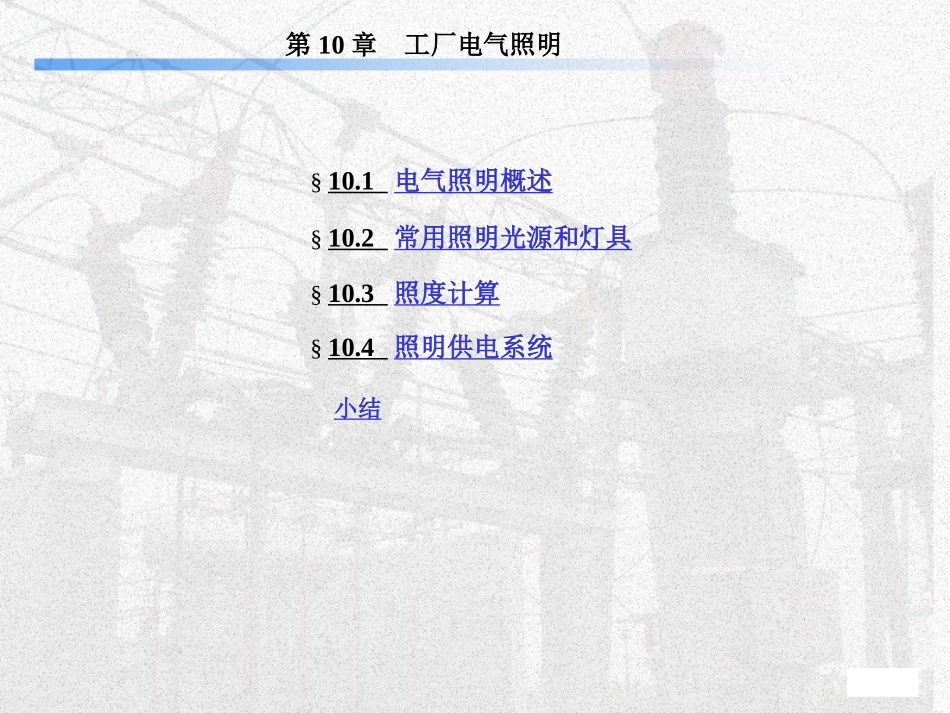

第10章工厂电气照明§10.1电气照明概述§10.2常用照明光源和灯具§10.3照度计算§10.4照明供电系统小结§10.1电气照明概述工厂电气照明分为自然照明（天然采光）和人工照明两大类，而电气照明是人工照明中应用范围最广的一种照明方式。10.1.1照明技术的有关概念1.光、光谱和光通量（1）光（2）光谱（3）光通量（光通）2.光强及其分布特性光强光强是即发光强度，是表示向空间某一方向辐射的光通密度。用符号I表示，单位为坎德拉（cd）。对于向各个方向均匀辐射光通量的光源，其各个方向的光强相等，计算公式为I＝Φ／Ω（10-1）10.1.1照明技术的有关概念式中，Ω为光源发光范围的立体角，单位为球面度(sr)，且Ω＝A／r2，其中r为球的半径，A为与Ω相对应的球面积；Φ为光源在立体角内所辐射的总光通量。（2）光强分布曲线光强分布曲线也叫配光曲线，它是在通过光源对称轴的一个平面上绘出的灯具光强与对称轴之间角度α的函数曲线。配光曲线是用来进行电气计算的一种基本技术资料。对于一般灯具来说，配光曲线是绘在极坐标上的，如图10-1所示。对于聚光很强的投光灯，其光强分布在一个很小的角度内，其配光曲线一般绘在直角坐标上，如图10-2所示。图10-1绘在极坐标上的配光曲线(D-1型配照灯)图10-2绘在直角坐标上的配光曲线（投光灯）（2）亮度发光体（受照物体对人眼可看作是间接发光体）在视线方向单位投影面上的发光强度称为亮度，用符号L表示，单位为cd/m2。如图10-3所示，该发光体表面法线方向的光强为I，而人眼视线与发光体表面法线成α角，因此视线方向的光强＝Icosα，而视线方向的投影面Aα＝Acosα，由此可得发光体在视线方向的亮度为3．照度和亮度（1）照度受照物体表面的光通密度称为照度，用符号E表示，单位为勒克司（lx）。当光通量Φ均匀地照射到某物体表面上（面积为A）时，该平面上的照度值为E＝Φ／A（10-2）10.1.1照明技术的有关概念图10-3亮度概念说明L＝／Aα＝Icosα／Acosα＝I/A(10-3)可见，发光体的亮度值实际上与视线方向无关。4．物体的光照性能和光源的显色性能（1）物体的光照性能当光通量Φ投射到物体上时，一部分光通从物体反射回去，一部分光通被物体吸收，而余下一部分光通则透过物体，如图10-4所示。10.1.1照明技术的有关概念为了表征物体的光照性能，引入了以下三个参数：①反射比是指反射光的光通量与总投射光通量Φ之比，即ρ＝/Φ(10-4)图10-4光通量投射到物体上的情况②吸收比是吸收光的光通量Φα与总投射光的光通量Φ之比，即α＝/Φ（10-5）③透射比是透射光的光通量Φτ与总透射光的光通量Φ之比，即τ＝/Φ（10-6）这三个参数存在如下关系：ρ+α+τ＝1(10-7)一般特别重视反射比这个参数，因为它与照明设计直接相关。（2）光源的显色性能同一颜色的物体在具有不同光谱的光源照射下，能显出不同的颜色。光源对被照物体颜色显现的性质，叫做光源的显色性。10.1.1照明技术的有关概念为表征光源的显色性能，特引入光源的显色指数这一参数。光源的显色指数Rα是指在待测光源照射下物体的颜色与日光照射下该物体的颜色相符合的程度，而将日光与其相当的参照光源显色指数定为100。因此物体颜色失真越小，则光源的显色指数越高，也就是光源的显色性能越好。白炽灯的一般显色指数为97～99，荧光灯的为79～90，显然荧光灯的显色性要差一些。10.1.2照明方式和种类1．照明方式在工厂企业或变电所中，照明方式可分为一般照明、局部照明和混合照明。（1）一般照明供照度要求基本上均匀的场所的照明。（2）局部照明仅供工作地点（固定式或便携式）使用的照明。（3）混合照明一般照明和局部照明组成的照明。10.1.1照明技术的有关概念2．照明的种类照明按其用途可分为工作照明、事故照明、值班照明、警卫照明和障碍照明等。（1）工作照明正常工作时的室内外照明。（2）事故照明正常照明熄灭后供工作人员暂时继续作业和疏散人员使用的照明。（3）值班照明非生产时间内供值班人员使用的照明（4）警卫照明警卫地区周界的照明（5）障碍照明在高层建筑上或基建施工、开挖路段时，作为障碍标志用的照明。10.1.2照明方式和种类10.2常用照明光源和灯具照明光...
