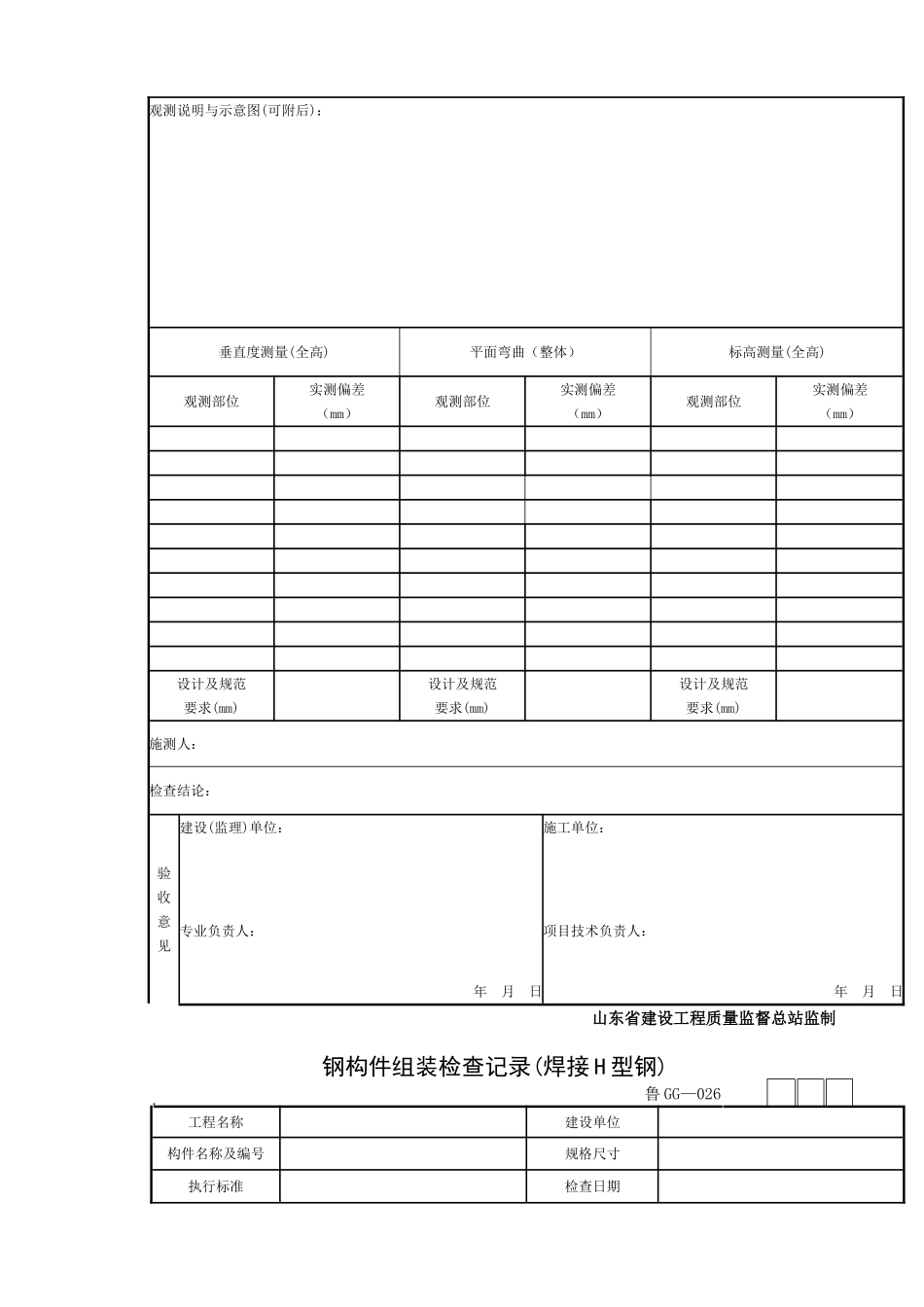

平行检验用表目录C、钢结构工程1、钢结构主体整体垂直度、平面弯曲、标高观测记录2、钢构件组装检查记录(焊接H型钢)3、钢构件组装检查记录(焊接连接制作组装)4、钢构件组装检查记录(单层钢柱)5、钢构件组装检查记录(多节钢柱)6、钢构件组装检查记录(焊接实腹钢梁)7、钢构件组装检查记录(钢桁架)8、钢构件组装检查记录(墙架、檩条、支撑系统)9、钢构件组装检查记录(钢平台、钢梯和防护钢栏杆)10、钢结构焊缝外观检查记录钢结构主体整体垂直度、平面弯曲、标高观测记录鲁GG—015工程名称结构形式施工阶段观测日期观测说明与示意图(可附后)：垂直度测量(全高)平面弯曲（整体）标高测量(全高)观测部位实测偏差（mm）观测部位实测偏差（mm）观测部位实测偏差（mm）设计及规范要求(mm)设计及规范要求(mm)设计及规范要求(mm)施测人：检查结论：验收意见建设(监理)单位：施工单位：专业负责人：项目技术负责人：年月日年月日山东省建设工程质量监督总站监制钢构件组装检查记录(焊接H型钢)鲁GG—026工程名称建设单位构件名称及编号规格尺寸执行标准检查日期序号检查项目允许偏差（mm）实测偏差（mm）备注1截面高度hh＜500±2.O500＜h＜1000±3.01000＜h±4.O2截面宽度b±3.O3腹板中心偏移e2.04翼缘板垂直度△b/1000且≤3.05弯曲矢高(受拉构件除外)1/1000且≤10.06扭曲h/250≤5.07复板局部平面度ft＜143.0t≥142.0检查结论：验收意见建设(监理)单位：施工单位：专业负责人：项目技术负责人：年月日年月日山东省建设工程质量监督总站监制钢构件组装检查记录(焊接连接制作组装)鲁GG—027工程名称建设单位构件名称及编号规格尺寸执行标准检查日期序号检查项目允许偏差(mm)实测偏差(mm)1对口错边t／1000且≤3.O间隙±1.02搭接长度±5.O缝隙1.53构件组装高度±2.O组装垂直度b／100且≤3.O中心偏移±2.04型钢错位连接处1.0其它处2.05箱形截面高度±2.0宽度±2.0垂直度b／200且≤3.O检查结论：验收意见建设(监理)单位：施工单位：专业负责人：项目技术负责人：年月日年月日山东省建设工程质量监督总站监制钢构件组装检查记录(单层钢柱)鲁GG—028工程名称建设单位构件名称及编号规格尺寸执行标准检查日期序号检查项目允许偏差(mm)实测偏差(mm)1柱底面到柱端与桁架连接的最上一个安装孔距离L±1／1500且不超过±15.O2柱底面到牛腿支承面的距离L1L1／2000且不超过±8.03牛腿面的翘曲2.04柱身弯曲矢高H／1200且≤12.05柱身扭曲牛腿处3.0其它处8.06柱截面几何尺寸连接处±3.0非连接处±4.07翼缘对腹板的垂直度连接处1.05其它处b／100且≤5.08柱脚底板平面度5.09柱脚螺栓孔中心对柱轴线的距离3.0检查结论：验收意见建设(监理)单位：施工单位：专业负责人：项目技术负责人：年月日年月日山东省建设工程质量监督总站监制钢构件组装检查记录(多节钢柱)鲁GG—029工程名称建设单位构件名称及编号规格尺寸执行标准检查日期序号检查项目允许偏差(mm)实测偏差(mm)1一节柱高度H±302两端最外侧安装孔距离L3±2.O3铣平面到第一个安装孔距离a±1.O4柱身弯曲矢高fH／1500且≤5.O5一节柱的柱身扭曲h／250且≤5.O6牛腿端孔到柱轴线距离L2±3.07牛腿的翘曲或扭曲L2≤10002.0L2≤10003.08柱截面尺寸连接处±3.0非连接处±4.09柱底板平面度5.010翼缘对腹板的垂直度连接处1.5其它处b／100且≤5.O11柱脚螺栓孔中心对柱轴线的距离3.012箱型截面连接处对角线差3.013箱型柱身板垂直度h(b)／150且≤5.O验收意见建设(监理)单位：施工单位：专业负责人：项目技术负责人：年月日年月日山东省建设工程质量监督总站监制钢构件组装检查记录(焊接实腹钢梁)鲁GG—030工程名称建设单位构件名称及编号规格尺寸执行标准检查日期序号检查项目允许偏差(mm)实测偏差(mm)1梁长度L端部有凸缘支座板0～-5.0其他形式±1／2500且不超过±10O2端部高度hh≤2000±2.Oh>2000±3.O3拱度设汁要求起拱±1／5000设计未要求起拱10.0～-5.04侧弯矢高1/2000且≤10.05扭曲h/250且≤10.06腹板局部平面摩度t≤145.0t>144.07翼缘板对腹板的垂直度b／250且≤3.O8吊车梁上翼缘于轨道接触面平面度1.09箱形截面对角线差5.010箱形截面两腹板至翼缘板中心线距离连接处1.0其...
