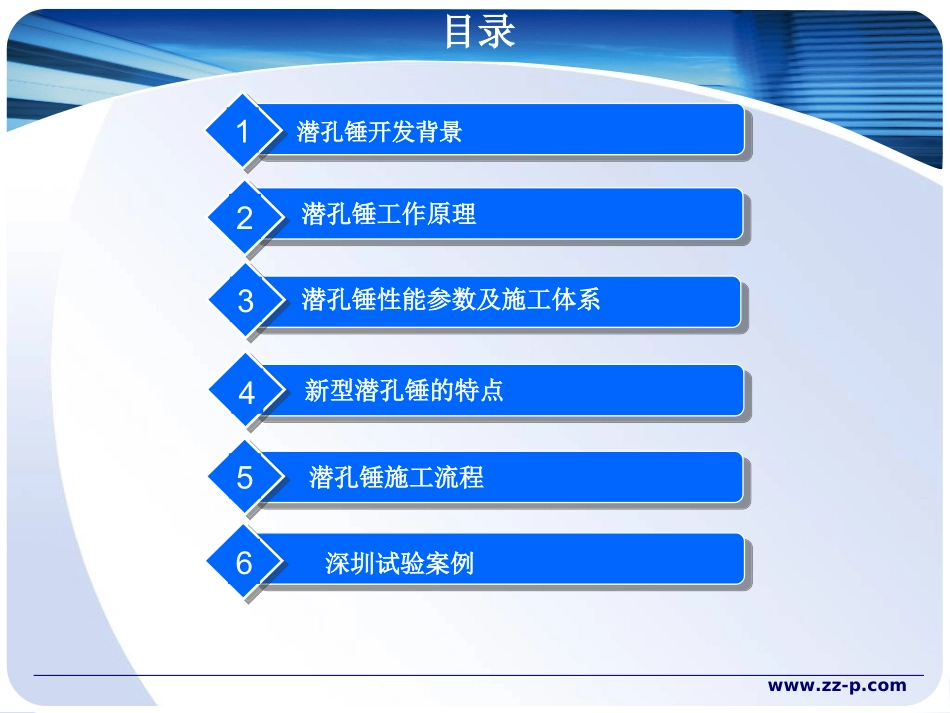

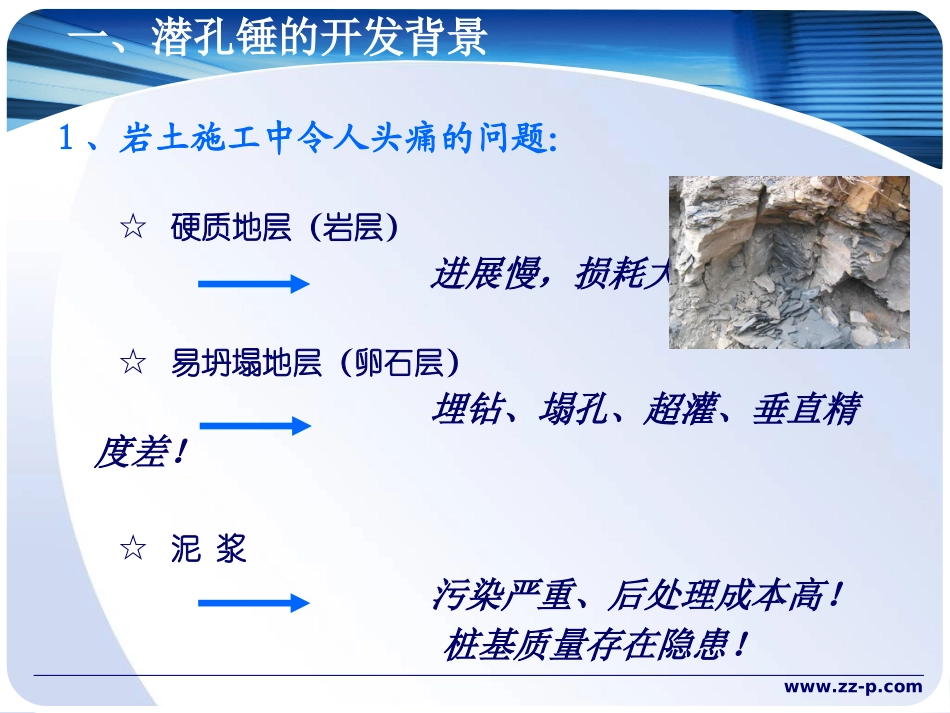

新型潜孔锤及其施工方法2010.5.16上海振中机械制造有限公司www.zz-p.comwww.zz-p.com目录1潜孔锤工作原理2潜孔锤性能参数及施工体系3新型潜孔锤的特点4潜孔锤施工流程5潜孔锤开发背景深圳试验案例6www.zz-p.com一、潜孔锤的开发背景1、岩土施工中令人头痛的问题：☆硬质地层（岩层）进展慢，损耗大！☆易坍塌地层（卵石层）埋钻、塌孔、超灌、垂直精度差！☆泥浆污染严重、后处理成本高！桩基质量存在隐患！2、凿岩（卵石层）施工中常用的装备及工法∷旋挖钻机在微风化以上岩层施工，存在以下问题：⊙工效低；⊙钻具磨损快；⊙钻杆易断裂；⊙主机寿命受影响；∷冲击锤⊙工效低；⊙泥浆污染严重；⊙施工质量无保障；www.zz-p.com∷反循环钻机（老式）⊙工效低；⊙泥浆污染严重；⊙施工质量无保障；www.zz-p.com∷全套管全回转钻机⊙施工体系复杂；⊙成本高；www.zz-p.com3、新型潜孔锤开发的基点效率：施工进度经济性：施工成本环保：施工污染场地：施工体系占地寻求综合平衡新型潜孔锤及其工法www.zz-p.com4、潜孔锤适应范围⊿各类房建及桥梁工程桩；⊿各类支护桩；⊿各类地基改良；⊿山体滑坡防治，等工程领域。www.zz-p.com二、潜孔锤基本原理由空压机提供的具有一定压力的空气，带动潜孔锤缸体内的活塞作轴向反复运动，使潜孔锤体端部的刀头在旋转的同时，产生冲击效能，从而对岩土施以粉粹破坏，达到入岩功能。www.zz-p.com三、潜孔锤性能参数及施工体系1、性能参数www.zz-p.com2、施工体系www.zz-p.com四、新型潜孔锤的特点特点一：气举正循环和螺旋叶片的复合排工方式一般潜孔锤的排渣方式仅为气举正循环，缺陷主要有：a、排渣能力完全依赖空压机的气流量，要加强排渣能力，就必须配置较大的空压机，从而使施工成本上升；b、排渣方式仅为气举正循环，大量的土渣或岩渣会给施工周边环境造成极大的影响。新型潜孔锤在气举正循环的基础上，增加了螺旋叶片的排渣方式，具有两个优点：a、相同的作业工况下，其空压机的气流量相对较小，成本较低；b、由孔内直接通过气举正循环排出的土渣（或岩渣）量相对较少，尘土飞散程度较低。www.zz-p.com环保、经济特点二：水泥浆或稳定液的注入功能（1）能有效保护孔壁（一般不需套管护壁）；（2）能实现桩端部的固结；（3）能有效防止沉渣。www.zz-p.com高效、安全、经济特点三：地层适用范围广，能提供强大而又具柔性的钻孔能力。（1）能有效防止在卵（碎）石层施工时发生的埋钻现象；（2）特别适合于山体滑坡、不稳定等复杂地层的施工。施工范围广施工能力强www.zz-p.com特点四：工作母机的选择性强，对场地的要求低。a、可选择的工作母机种类：⊙大型三支点桩架；⊙履带式起重机+悬臂式立柱；⊙履带式起重机吊打方式；⊙轮式起重机+悬臂式立柱；⊙轮式起重机吊打方式；⊙步履式桩架；⊙其它类桩架或能起支撑导向作用的装置；www.zz-p.comb、施工场地要求低尤其适合于山体中等狭小的场地。www.zz-p.com五、潜孔锤施工流程1、潜孔锤施工流程施工准备核对桩位钻进结束机器就位凿岩钻进提钻泥浆注入放入芯材浇注混凝土桩位确认垂直度确认深度确认泥浆配比确认桩芯确认www.zz-p.comwww.zz-p.com2、潜孔锤施工效益www.zz-p.comwww.zz-p.com效益及寿命相关统计数据3、潜孔锤使用寿命（凿头寿命）800ｍ1600ｍ凿头寿命1600ｍ1400ｍ1000ｍ700ｍ(단단:단단)软岩Ⅰ（50kg/cm2以下）软岩Ⅱ（50kg/cm2－200kg/cm2）中硬岩（200kg/cm2－600kg/cm2）硬岩（60kg/cm2以上）6、深圳施工案例工程桩孔直径￠2000，潜孔锤凿头直径￠630，采用多次开凿方式进行施工。www.zz-p.com真诚欢迎各位领导、各位专家来我司考察指导，我们愿意竭诚为各位提供专业的设备及其服务。www.zz-p.com上海振中机械制造有限公司
