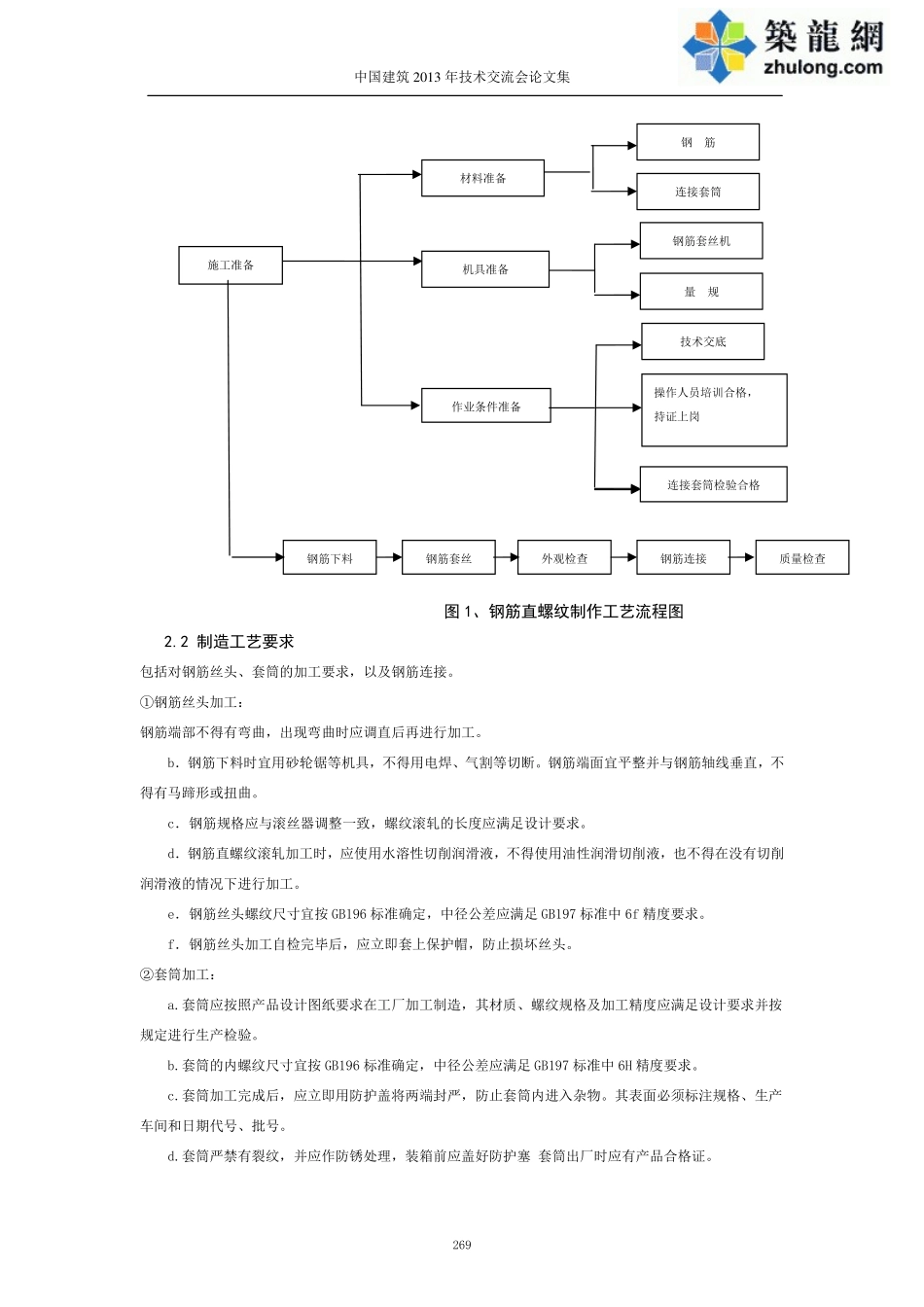

中国建筑2013年技术交流会论文集直螺纹钢筋连接技术的应用张建新（中建新疆建工集团第五建筑工程有限公司新疆乌鲁木齐830058）摘要：钢筋直螺纹连接作为粗直径钢筋连接的接头，具有接头强度高、与母材等强、连接速度快、性能稳定、应用范围广、操作方便、用料省等特点；直螺纹钢筋连接技术的应用对提高建筑工程质量、节约材料、提高施工速度具有重要意义。关键词：钢筋直螺纹；连接；工艺；施工质量一、钢筋直螺纹连接技术简介直螺纹套筒连接是通过钢筋端头特制的直螺纹和直螺纹套管咬合形成整体的一种连接方式。可根据需要制作直径为l6～40mm的钢筋直螺纹连接套。该套筒制作材料用45号优质碳素结构钢或其他经试验确认符合要求的钢材。连接套筒的屈服承载力和抗拉承载力不小于被连接钢筋屈服承载力和抗拉承载力标准值的1.10倍。接头的性能符合《钢筋机械连接通用技术规程》接头性能的规定。钢筋的机械连接在很多场合下弥补了焊接的不足，如钢材材质不稳定或可焊性差的情况、电源不稳或焊工水平较差的情况、工期紧、电容量不足无法多台焊机操作的工况、以及风雨寒冷气候或防火要求高的场合，选用机械连接能避开上述困难，显示出很大的优越性。此外，大量水平钢筋的现场连接，采用钢筋直螺纹连接也是较为优良的方案。二、钢筋直螺纹制作工艺要点2.1工艺流程钢筋原料→切头→套丝加保护套→机械加工→套筒加保护套→工地连接。见图1268中国建筑2013年技术交流会论文集图1、钢筋直螺纹制作工艺流程图2.2制造工艺要求包括对钢筋丝头、套筒的加工要求，以及钢筋连接。①钢筋丝头加工：钢筋端部不得有弯曲，出现弯曲时应调直后再进行加工。b．钢筋下料时宜用砂轮锯等机具，不得用电焊、气割等切断。钢筋端面宜平整并与钢筋轴线垂直，不得有马蹄形或扭曲。c．钢筋规格应与滚丝器调整一致，螺纹滚轧的长度应满足设计要求。d．钢筋直螺纹滚轧加工时，应使用水溶性切削润滑液，不得使用油性润滑切削液，也不得在没有切削润滑液的情况下进行加工。e．钢筋丝头螺纹尺寸宜按GB196标准确定，中径公差应满足GB197标准中6f精度要求。f．钢筋丝头加工自检完毕后，应立即套上保护帽，防止损坏丝头。②套筒加工：a.套筒应按照产品设计图纸要求在工厂加工制造，其材质、螺纹规格及加工精度应满足设计要求并按规定进行生产检验。b.套筒的内螺纹尺寸宜按GB196标准确定，中径公差应满足GB197标准中6H精度要求。c.套筒加工完成后，应立即用防护盖将两端封严，防止套筒内进入杂物。其表面必须标注规格、生产车间和日期代号、批号。d.套筒严禁有裂纹，并应作防锈处理，装箱前应盖好防护塞套筒出厂时应有产品合格证。机具准备材料准备作业条件准备钢筋连接套筒钢筋套丝机量规技术交底操作人员培训合格，持证上岗连接套筒检验合格钢筋套丝外观检查钢筋连接质量检查钢筋下料施工准备269中国建筑2013年技术交流会论文集③钢筋连接：a.进行钢筋连接时，钢筋丝头规格应与套筒规格一致，且丝扣完好无损、无污物。b.钢筋连接时，必须采用长度不小于400mm的管钳、扳手拧紧，使两钢筋丝头在套筒中央位置相互顶紧或锁母锁紧，并用油漆加以标记。c．标准型接头连接后，套筒两端外露完整丝扣不得超过2扣，加长型丝头的外露丝扣不受限制。2.3外观质量a.钢筋丝头的长度、中径、牙型角和有效丝扣数量等必须符合设计要求b．丝头的大径低于螺纹中径的不完整丝扣的累计长度，不得超过两个螺纹周长。c．丝头有效螺纹中径的圆柱度不得超过0．2mm。d．钢筋丝头表面不得有严重的锈蚀及破损。2.4连接套筒套筒的长度、直径和内螺纹等必须符合设计要求；套筒的外观不得有裂纹，内螺纹及外表面不得有严重的锈蚀及破损。三、质量要求钢筋直螺纹连接技术的质量要求有三个方面。①丝头：牙形饱满，牙顶宽度超过0.6mm，秃牙部分累计长度不应超过一个螺纹周长。外形尺寸含螺纹直径及丝头长度应满足要求。②套筒：套筒表面无裂纹和其它缺陷，外形尺寸包括套筒内螺纹直径及长度应满足产品设计要求。③连接：连接是要确保丝头和连接套的丝扣干净、无损。被连接的两钢筋断面应处于连接套的中间位置，偏差不大于1P，并用工作扳手拧紧，使两钢筋端面顶...
