振动沉管LC桩复合地基处理工法VIP免费

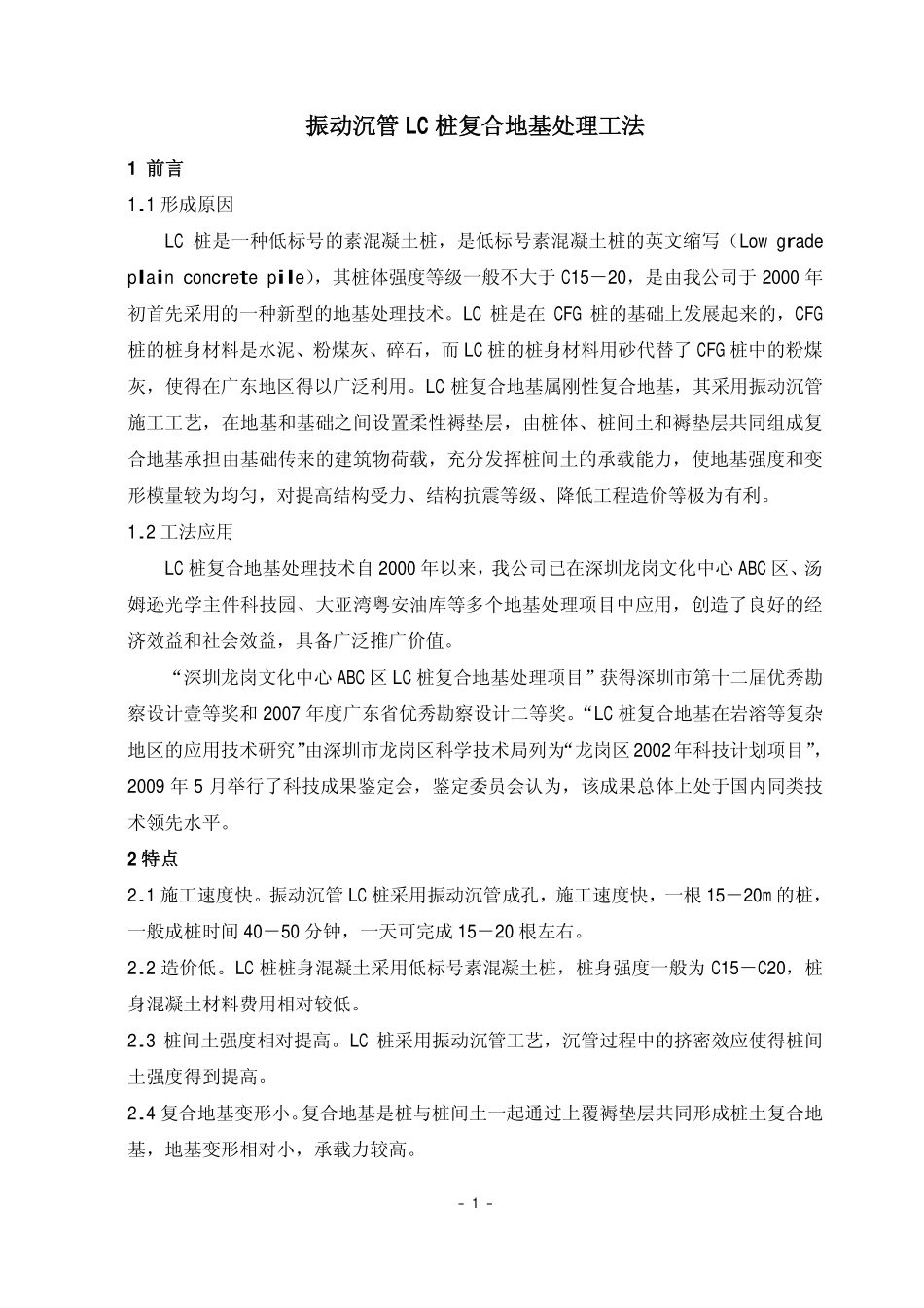

-1-振动沉管LC桩复合地基处理工法1前言1.1形成原因LC桩是一种低标号的素混凝土桩，是低标号素混凝土桩的英文缩写（Lowgradeplainconcretepile），其桩体强度等级一般不大于C15－20，是由我公司于2000年初首先采用的一种新型的地基处理技术。LC桩是在CFG桩的基础上发展起来的，CFG桩的桩身材料是水泥、粉煤灰、碎石，而LC桩的桩身材料用砂代替了CFG桩中的粉煤灰，使得在广东地区得以广泛利用。LC桩复合地基属刚性复合地基，其采用振动沉管施工工艺，在地基和基础之间设置柔性褥垫层，由桩体、桩间土和褥垫层共同组成复合地基承担由基础传来的建筑物荷载，充分发挥桩间土的承载能力，使地基强度和变形模量较为均匀，对提高结构受力、结构抗震等级、降低工程造价等极为有利。1.2工法应用LC桩复合地基处理技术自2000年以来，我公司已在深圳龙岗文化中心ABC区、汤姆逊光学主件科技园、大亚湾粤安油库等多个地基处理项目中应用，创造了良好的经济效益和社会效益，具备广泛推广价值。“深圳龙岗文化中心ABC区LC桩复合地基处理项目”获得深圳市第十二届优秀勘察设计壹等奖和2007年度广东省优秀勘察设计二等奖。“LC桩复合地基在岩溶等复杂地区的应用技术研究”由深圳市龙岗区科学技术局列为“龙岗区2002年科技计划项目”，2009年5月举行了科技成果鉴定会，鉴定委员会认为，该成果总体上处于国内同类技术领先水平。2特点2.1施工速度快。振动沉管LC桩采用振动沉管成孔，施工速度快，一根15－20m的桩，一般成桩时间40－50分钟，一天可完成15－20根左右。2.2造价低。LC桩桩身混凝土采用低标号素混凝土桩，桩身强度一般为C15－C20，桩身混凝土材料费用相对较低。2.3桩间土强度相对提高。LC桩采用振动沉管工艺，沉管过程中的挤密效应使得桩间土强度得到提高。2.4复合地基变形小。复合地基是桩与桩间土一起通过上覆褥垫层共同形成桩土复合地基，地基变形相对小，承载力较高。-2-3适用范围LC桩适用于处理粘性土、粉土、砂土等地基，对泥炭质土、淤泥质土或未完成自重固结的填土等软弱地基，可与强夯、碎石桩、砂桩、水泥搅拌桩等地基处理方法联合使用，适用于埋藏型岩溶地区上覆软土层的地基处理。LC桩与桩间土、褥垫层一起组成复合地基，可适用于独立基础、条基、筏基或箱基。4工艺原理振动沉管LC桩复合地基是在天然地基中，使用专用的振动机械设备预先套管成孔，然后灌注低标号混凝土，形成完整桩体；开挖后，在桩顶设置一定厚度的褥垫层。LC桩按一定比例的置换率、按设计间距施工，沉管灌注成桩工艺对桩间土有挤密作用，形成由桩体、桩间土和褥垫层共同组成复合地基承担由基础传来的建筑物荷载，以满足地基强度、变形要求。5施工工艺流程和操作要点5.1施工工艺流程振动沉管LC桩施工工艺流程如图5.1所示。-3-图5.1LC桩复合地基处理施工工艺流程图5.2施工准备5.2.1资料及场地准备1收集场地岩土工程勘察报告、施工图阶段设计图纸；2查明建筑物邻近的高压线、地下管线及其它空中或地下障碍物等资料；3建筑物场地的水准控制点和建筑物位置控制坐标等资料交接；4对场地进行平整，具备“三通一平”条件。5.2.2施工机具、材料准备-4-1根据地质条件和复合地基处理技术要求选择施工机具和配套设施。2编制材料供应计划，标明所有材料的规格、质量要求和数量。3根据工程规模、施工工艺要求和当地建设主管部门要求，优先选用商品混凝土；褥垫层材料按设计要求选用，其级配、料径、杂质含量满足设计与规范要求。5.2.3技术准备1参加建设单位组织的设计图纸会审，保存图纸会审记录。2按设计图纸、合同要求编写施工组织设计，并报总监理工程师审批。3按设计图纸测放桩位，并由监理工程师复核。4工艺性试桩，根据场地地质条件、桩长、桩径、桩距，选择有代表性的试桩区域，同一区域试桩数量不少于3根，以复核地质资料是否准确，机械设备、施工工艺是否适宜，核定选用的技术参数。通过试桩，确定LC桩的终桩标准。5.3操作要点5.3.1场地平整1施工前，对施工场地进行平整，以方便桩机顺利行走。2对局部软弱部位换填，保证场地密实、稳固，确保桩机施工时不发生偏斜。5.3.2桩位测量定位1接收业主提交的测量控制点、基准...
