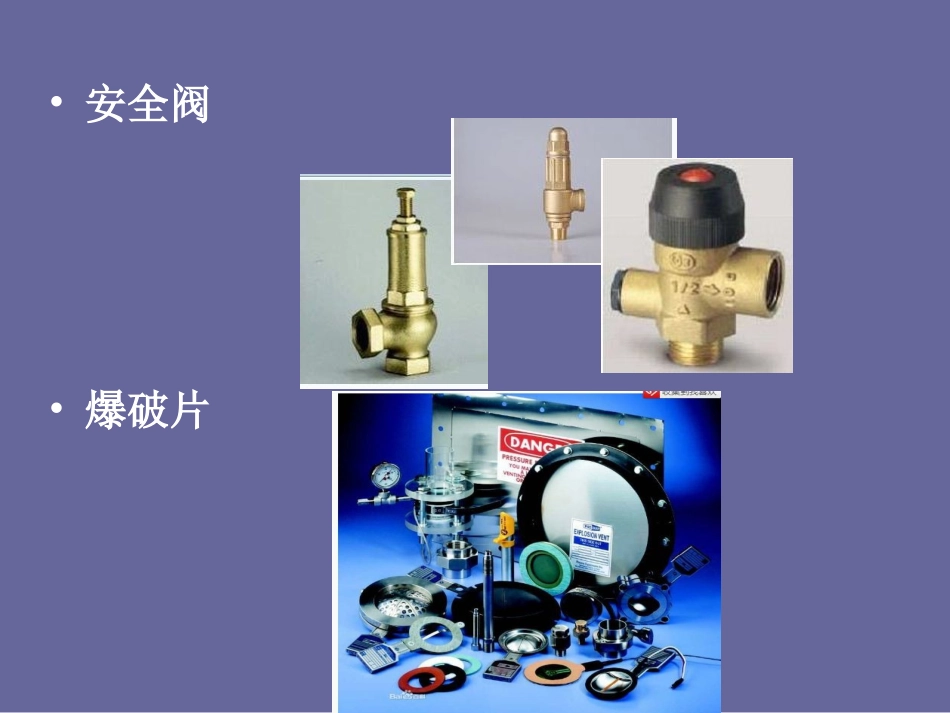

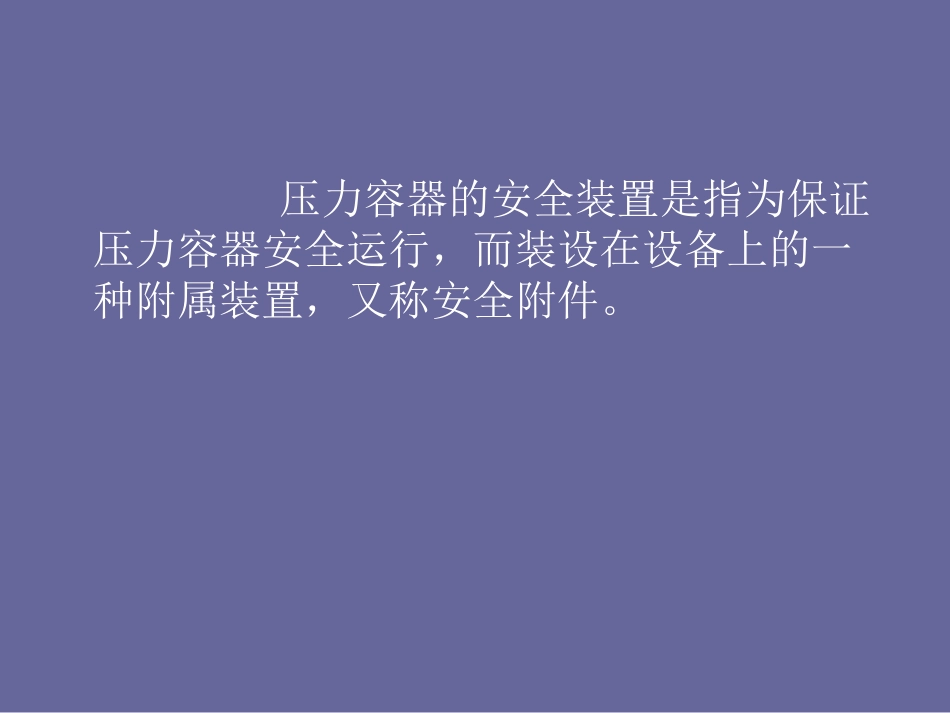

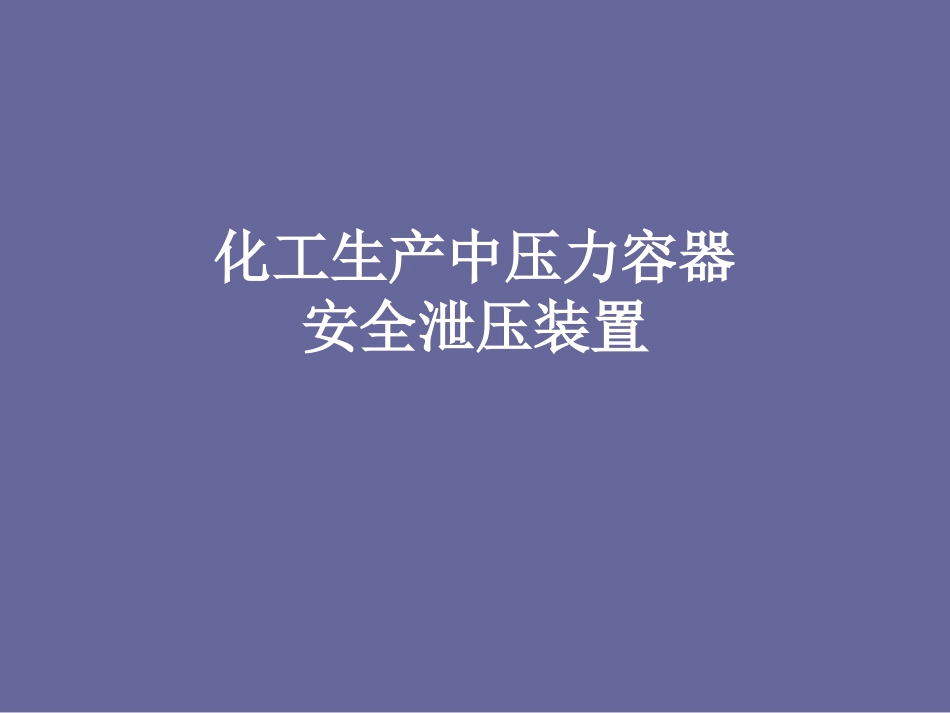

化工生产中压力容器安全泄压装置压力容器的安全装置是指为保证压力容器安全运行，而装设在设备上的一种附属装置，又称安全附件。•安全阀•爆破片安全阀定义：安全阀是一种自动阀门，它不需借助任何外力，仅利用介质本身的力来排出一定数量的流体，以防止系统内压力超过预定的安全值。当压力恢复正常后，再自行关闭并阻止介质继续流出的一种阀。•1.重锤杠杆式安全阀•弹簧微启式安全阀•用弹簧来平衡压力•脉冲式安全阀脉冲式安全阀除上述机械动作外，脉冲阀还装有电磁装置，带电接点的压力表通过时间继电器，将上部或下部的电磁线圈电路接通，使上部或下部的电磁铁动作，也可将脉冲阀打开或关闭。同时脉冲阀还可通过遥控系统人为地将其打开或关闭。爆破片除安全阀之外，防止超压的安全泄压装置还有爆破片、爆破帽、易熔塞。爆破片又称防爆片、防爆膜，爆破片安全装置由爆破片和相应的夹持器组成。爆破帽是与爆破片作用类似但结构不同的另一种安全装置，多用于超高压容器。易熔塞属于“熔化型”（“温度型”）安全泄压装置，多用于气瓶。1、剪切破坏型（切破型）爆破片全面积开放，阻力小，排气量系数较大；膜片较厚，较易于加工制造：但实际动作压力受周边条件的影响很大，不够稳定；膜片破后常整体冲出，易堵塞排气管道。图-1剪切型爆破片装置a）夹片式b）突台式2、弯曲破坏型（碎裂式）爆破片弯曲破坏型爆破型装置是利用膜片在较高的压力下，产生弯曲应力达到材料的抗弯强度极限时即碎裂而排气的。图2弯曲型爆破片装置a）夹紧式b）自由嵌入式3、正拱普通型拉伸破坏型爆破片这种爆破片装置是用塑性良好的材料，如不锈钢、镍、铜、铝等箔材制成的爆破片装在一幅夹持器内而构成的图。其特点是：无碎片飞出，阻力也不大。图9.3正拱普通拉伸型爆破片装置⑴反拱带刀型爆破片——实际上是在正拱普通型的凹面侧设置一个致破十字刀架，安装时使凸面受压。这种爆破片的爆破压力取决于拱形膜片的失稳压力，当所受压力达到其临界失稳压力时，拱形膜片首先发生局部失稳塌陷，随即整个膜片迅速屈曲反转，被设置在其后的刀刃划破而撕开。如图9.4所示。图9.4反拱带刀型爆破片装置⑵反拱刻槽型这种爆破片是在正拱普通型拱形膜片的凹面侧沿直径加工有几条(通常为两条)减弱槽，安装时使凸面受压。⑶反拱腭齿型这种爆破片是在正拱普通型的拱形膜片的四面侧沿夹持边缘设置一个环形齿圈，安装时使拱形膜片的凸面受压。当所受压力达到其爆破压力时，膜片首先失稳反转，接着被其后的齿圈沿周边处剪开，被剪开部分由挡架托住，避免飞出。谢谢
