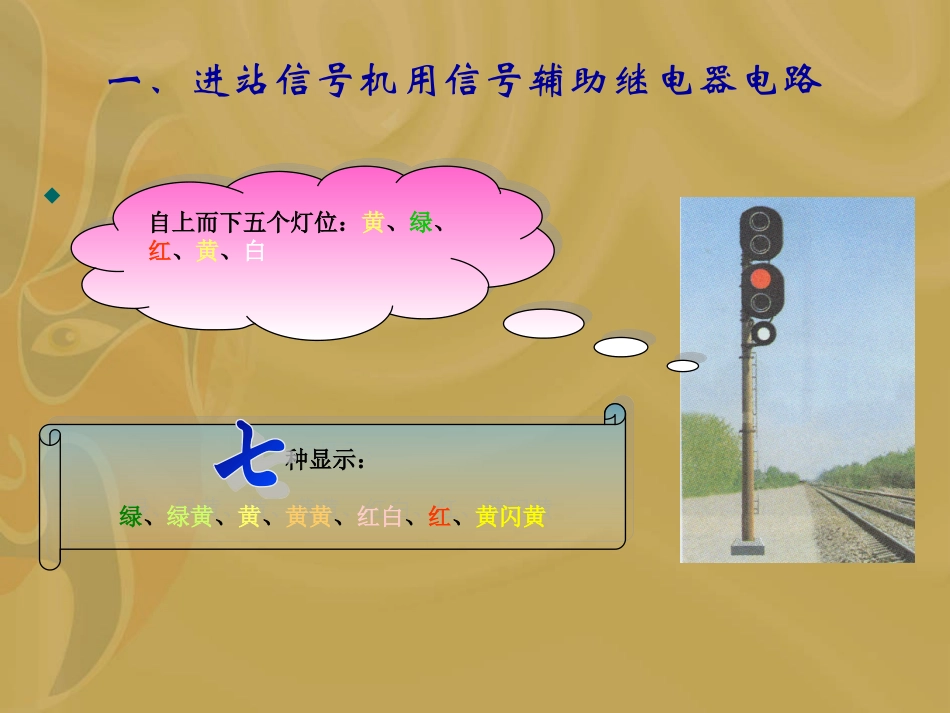

雍超朱文博安崔韩育锋刘凯李俊岐新璐郭怡信号辅助继电器电路信号辅助继电器电路进站信号机用信号辅助继电器电路两个发车方向的出站信号机用的信号1.2.一、进站信号机用信号辅助继电器电路自上而下五个灯位：黄、绿、红、黄、白自上而下五个灯位：黄、绿、红、黄、白种显示：绿、绿黄、黄、黄黄、红白、红、黄闪黄种显示：绿、绿黄、黄、黄黄、红白、红、黄闪黄列车信号继电器LXJ、正线信号继电器ZXJ，通过信号继电器TXJ、绿黄信号继电器LUXJ，引导信号继电器YXJ、侧线通过信号继电器CTXJ，闪光继电器SNJ。列车信号继电器LXJ、正线信号继电器ZXJ，通过信号继电器TXJ、绿黄信号继电器LUXJ，引导信号继电器YXJ、侧线通过信号继电器CTXJ，闪光继电器SNJ。正线信号继电器ZXJ是用来区分进站信号机的黄与双黄显示的，当ZXJ吸起后反映开通的是正线，ZXJ落下反映开通的是站线。1.通过信号继电器TXJ是用来区分绿与黄、绿黄显示的。当TXJ吸起，反映办理的是通过进路，它落下说明不是通过进路。在四显示自动闭塞区段，根据通过列车驶离同方向2LQ区段的情况，分别有绿黄显示和绿灯显示。当接车进路经过18号及以上道岔侧向位置时，进站信号机显示黄闪和黄色灯光。为了实现黄灯闪光，进站信号机应增设侧向通过继电器CTXJ和闪光继电器SNJ。2.3.二、两发车方向的出站信号机用的辅助电路在具有两个发车方向出站信号机设有两个绿灯时，有四种显示。即绿、黄、绿绿、红。这四种信号显示可用三个继电器相互配合进行控制，但由于满足故障-安全要求和LXJ接点不够用，因此有两个发车方时，为了对绿灯和两个绿灯进行选择，要增设四个继电器。分别是：LXJF、ZXJ、2DJ、XFJ。其中前三个继电器在2LXF组合里，XFJ在零散组合里。用来监督第二绿灯丝的完整性在具有两个发车方向出站信号机设有进路表示器时，信号显示器物双显示在两个发车方向出站信号机设有两个信号灯时有绿、黄、绿绿、红四种显示向哪个方向发车，除信号机开放外，对应进路表示器亮白灯以区分不同哪个发车方向二、两个发车方向的出站信号机用的信号辅助继电器电路在有两个发车方向的出站信号机的四种信号显示，用三个继电器控制时的动作关系是：主信号及辅助继电器电路信号关闭时不会闪两个绿灯LXJ↓→LXJF↓→ZXJ↓
