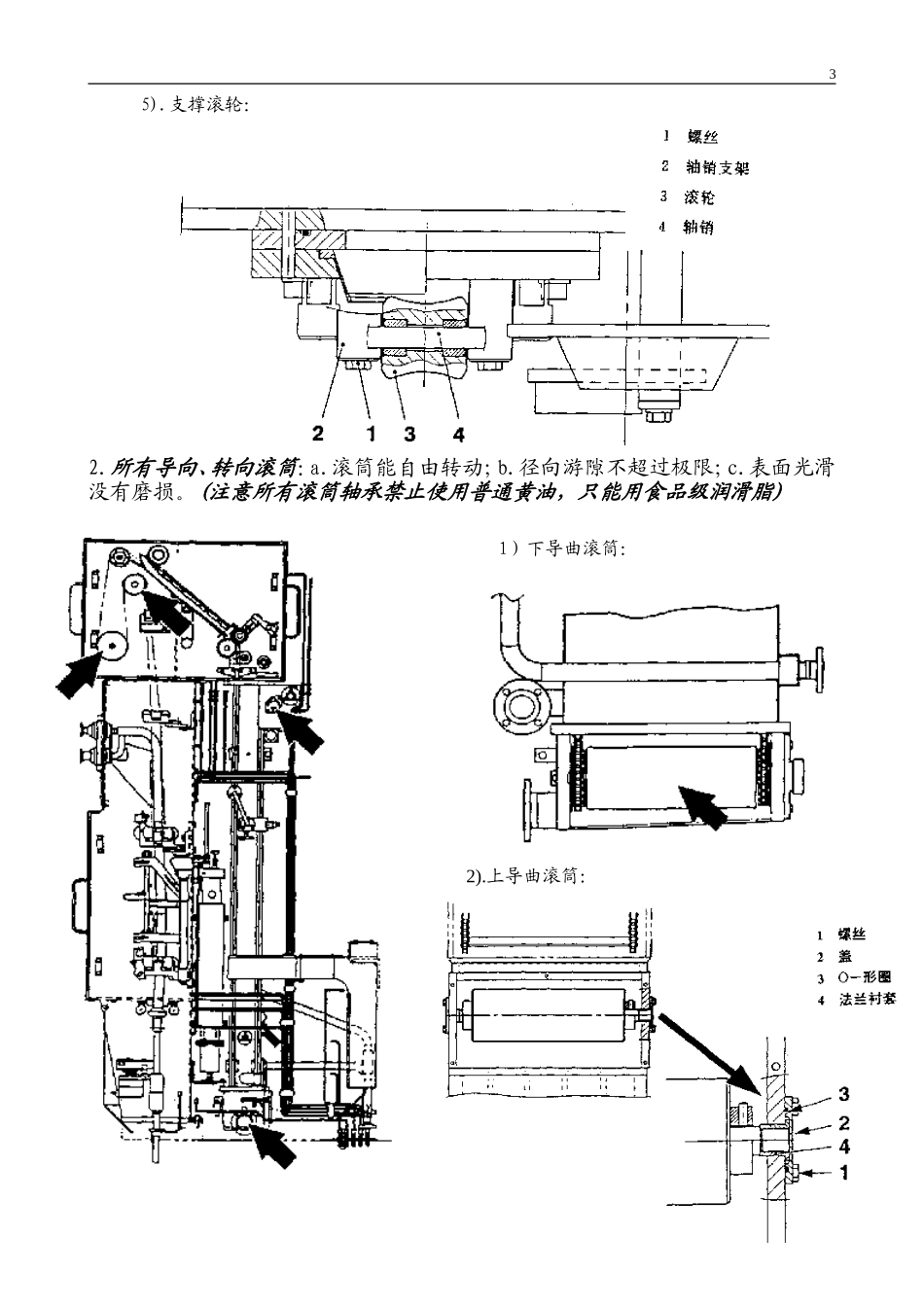

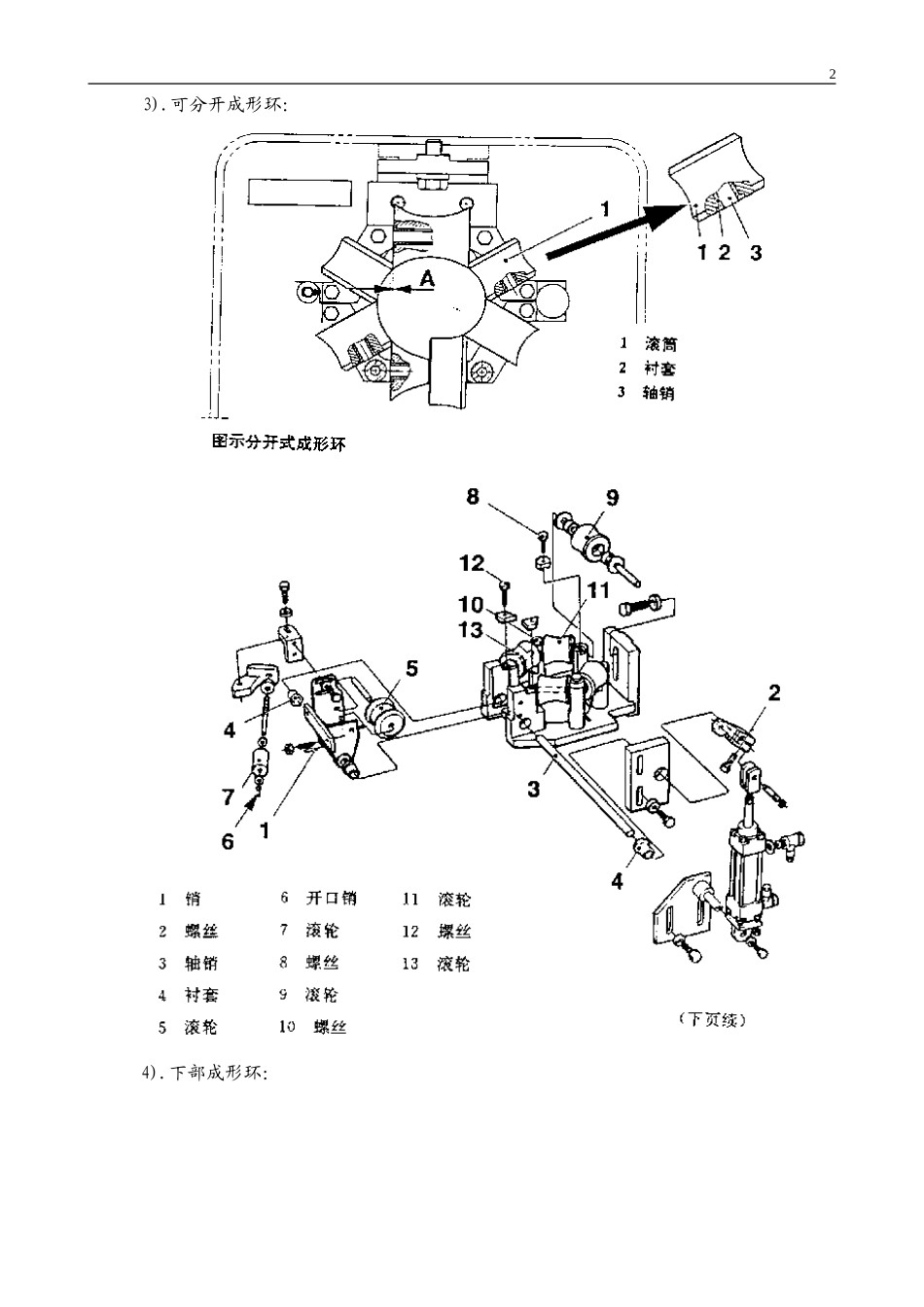

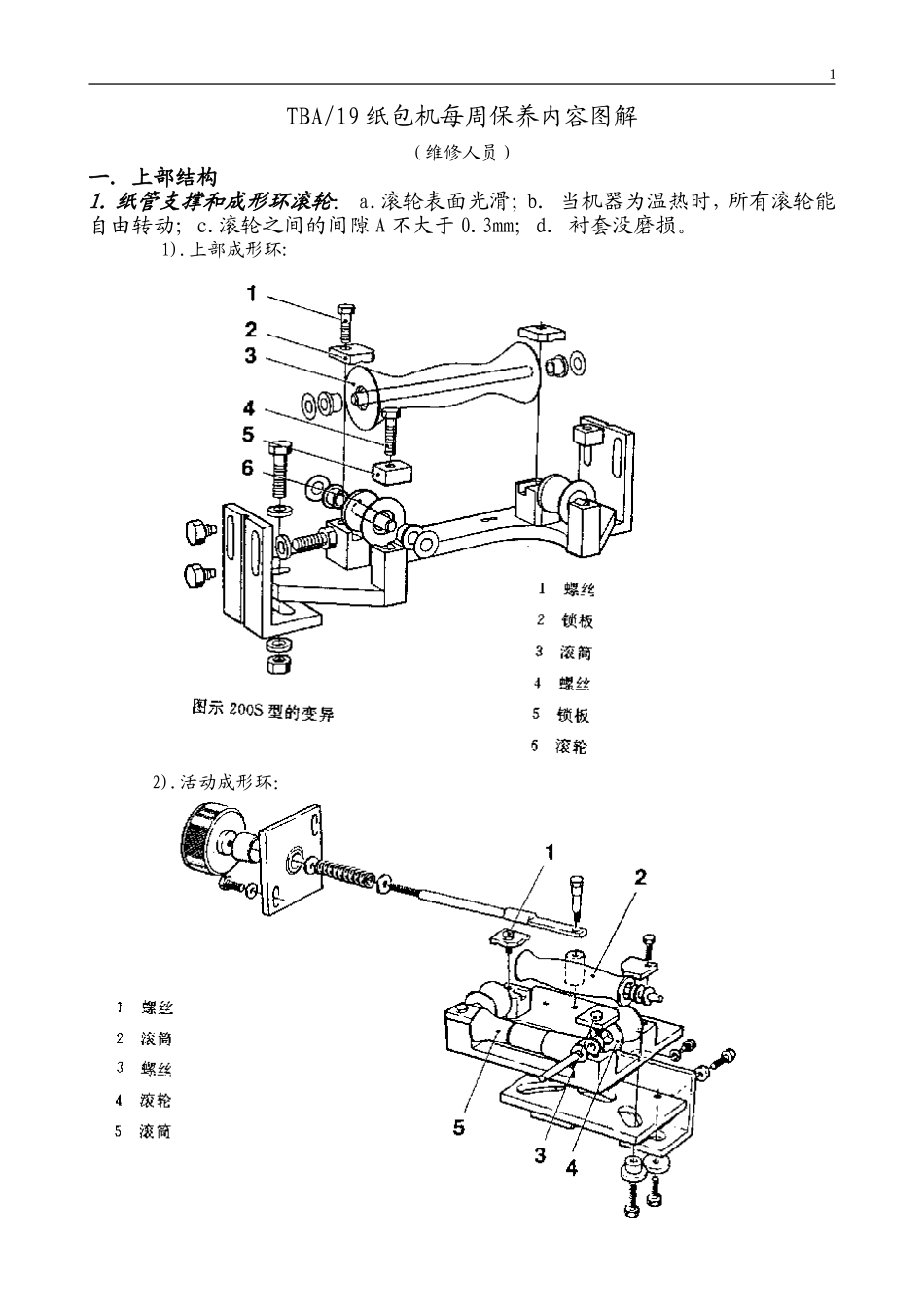

1TBA/19纸包机每周保养内容图解（维修人员）一．上部结构1．纸管支撑和成形环滚轮：a.滚轮表面光滑；b.当机器为温热时，所有滚轮能自由转动；c.滚轮之间的间隙A不大于0.3mm；d.衬套没磨损。1).上部成形环:2).活动成形环：23).可分开成形环：4).下部成形环：35).支撑滚轮：2.所有导向、转向滚筒：a.滚筒能自由转动；b.径向游隙不超过极限；c.表面光滑没有磨损。(注意所有滚筒轴承禁止使用普通黄油，只能用食品级润滑脂)1）下导曲滚筒：2).上导曲滚筒：43．导曲滚筒（驱动）：a.检查单向联结轴承，握住滚筒，向正常方向转动，试行反向转动;b.检查齿轮间啮合间隙不能过大；c。检查滚筒居中位置在1mm之内.3).摺痕轮4).导曲滚筒54．驳纸监测器(双层纸卷):a.感应开关功能正常；b。轴承转动灵活。注意：居中位置65.清理双氧水喷注盅过滤网：二．夹爪系统1．容量曲面件－容量凸轮：检查图示项目有无磨损，特别是（6），并在（6）接触表面涂抹润滑油脂。A≤0.5mm72．拉耳凸轮和滚轮－设定；检查滚轮及凸轮之间的间隙为0.05-0.1mm,如不当，则调整（1）进行设定。3．夹爪摺角翼件－设定（0.7mm）：摇机到0/180度，使图案校正气筒保持于拉出位置，用塞尺检查间隙A：如图：A=0.05-0.1mm84．夹爪间隙－设定（1．5mm）：机器角度80/260度，用塞尺进行检查。5．抓勾提升凸轮及滚轮－设定：a.置两层纸于夹爪间，手摇机至0/180度，检查间隙A，如不正确，可按图进行加减垫片进行调整。A=0.7±0.05mmA=1.5±0.1mmA=0.05-0.1mm9检查此项的目的，是为了保证每对抓勾能正确扣合以及正确打开。为达到此目的，也可较直观地通过以下的方法进行检查、调整：缓慢手摇机，直至扣勾处于尖对尖的位置（250B，大约为5/185度），检查A间隙，如不正确，按上面的方法进行调整。（由于压力臂扣勾有侧间隙，必须注意保持水平无扭转）6.抓勾－扣勾间隙及扣勾:缓慢手摇机，直至扣勾处于尖对尖的位置（250B，大约为5/185度），检查B间隙:7.成型盒－导向滚轮:a.检查导向滚轮转动是否灵活;b.滚轮是否磨损.c。检查成形盒的轴向间隙是否过大。A≥0.7mmB≥4mm108．检查左右压力臂的IH冷却水路是否通畅。三．最后装置1．滑槽弹簧片及支架：a)检查弹簧片的高度是否合适;b).检查支架（11）与左导板（10）、滑槽右侧与右导板（9）是否对齐。2.拉落块和导轨检查:检查拉落块、导轨均与站块对中，且两侧的距离A应相同，误差在0.2mm以内。注意磨损检查注意松动检查,，可能导致夹爪系统严重损伤113．压力装置：检查压力装置侧压块与站块之间的左右、前后对称度。4．排包装置－托架：a).检查托架（拨包手指）是直的，并有足够强度；b).手摇机器，直到推送杆1在外部位置，检查链条（8）顶部到托架（4）有6-7链节，另一侧链条（9）顶部到托架（7）有2-3链节，否则需调整。12同时也检查侧输入器间隙B为：四．伺服单元1B=48±1.5mm131．冷却水系统(温度、压力、流量)及冷却水过滤器：a).清洁水过滤器2及3；b).检查流量，左右夹爪最小为0.8升/分。2.液压油过滤指示器:检查堵塞指示器（3）是否为红色。如是，清理或更换过滤器。五．封条附贴器（SA）141．检查SA压力滚轮可自由转动，以及接触表面是否良好。2．检查接接驳装置榫钉4是否灵活移动，并检查弹簧的弹力良好，如需要，更换榫钉或弹簧。六．常规检查u151．检查各部位油管损伤情况，检查中央润滑油及液压油的泄漏情况。2．检查压缩空气的泄漏情况3．检查冷却水的泄漏情况。TBA/19型利乐无菌包装机每周保养（机修车间维修人员）162002年
