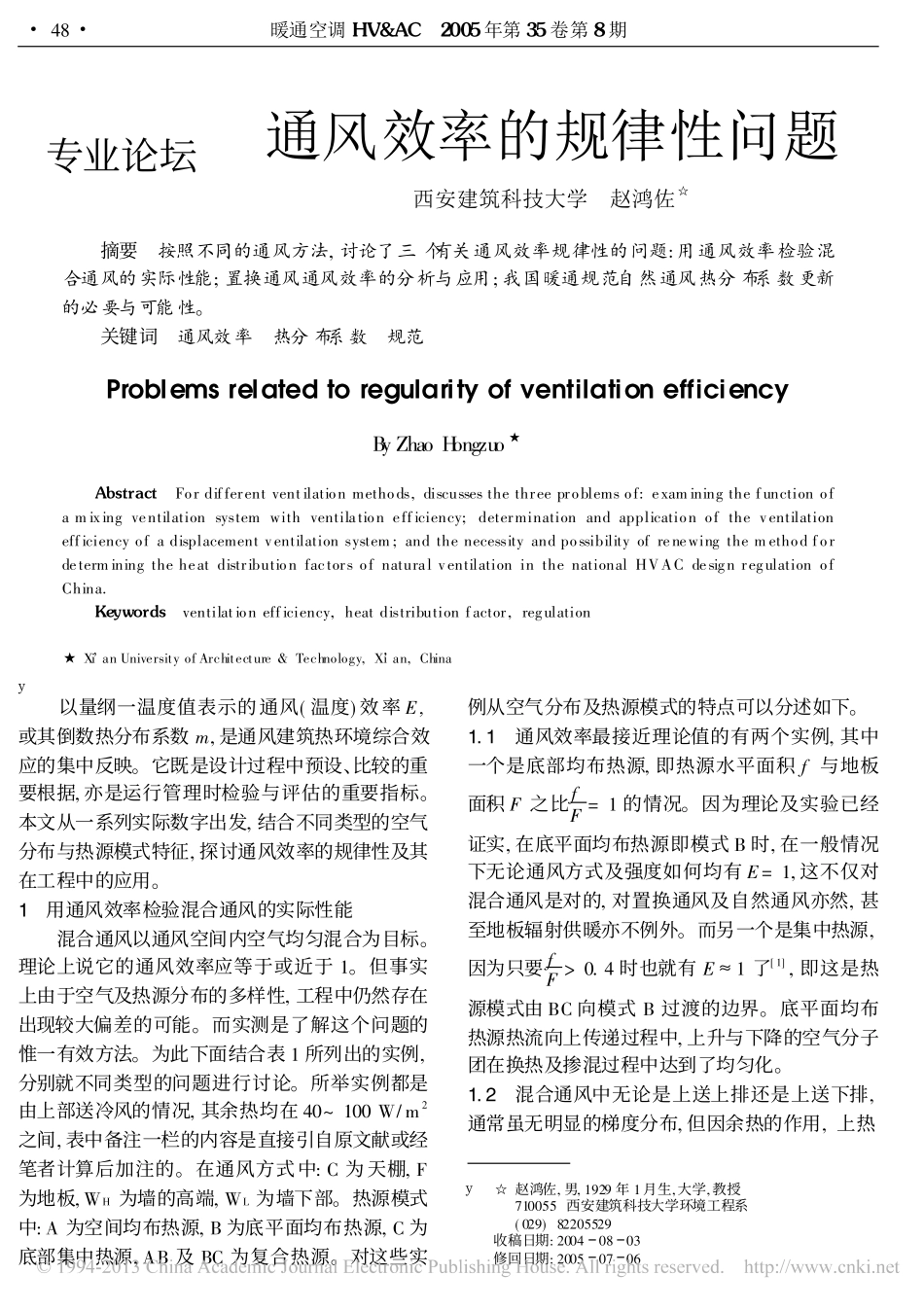

通风效率的规律性问题_赵鸿佐VIP免费

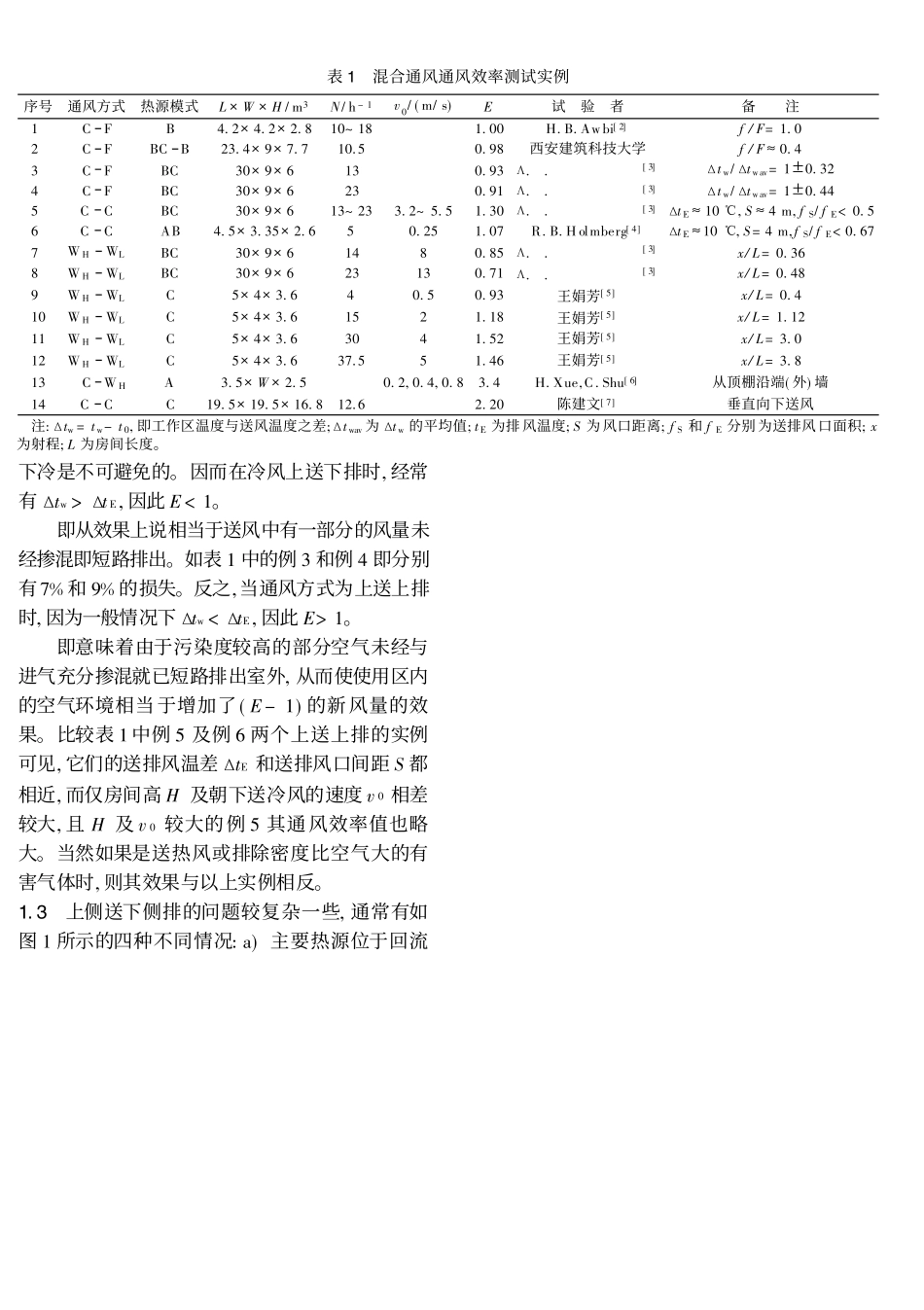

专业论坛通风效率的规律性问题西安建筑科技大学赵鸿佐m摘要按照不同的通风方法,讨论了三个有关通风效率规律性的问题:用通风效率检验混合通风的实际性能;置换通风通风效率的分析与应用;我国暖通规范自然通风热分布系数更新的必要与可能性。关键词通风效率热分布系数规范ProblemsrelatedtoregularityofventilationefficiencyByZhaoHongzuonAbstractFordifferentventilationmethods,discussesthethreeproblemsof:examiningthefunctionofamixingventilationsystemwithventilationefficiency;determinationandapplicationoftheventilationefficiencyofadisplacementventilationsystem;andthenecessityandpossibilityofrenewingthemethodfordeterminingtheheatdistributionfactorsofnaturalventilationinthenationalHVACdesignregulationofChina.Keywordsventilationefficiency,heatdistributionfactor,regulationnXi.anUniversityofArchitecture&Technology,Xi.an,Chinay以量纲一温度值表示的通风(温度)效率E,或其倒数热分布系数m,是通风建筑热环境综合效应的集中反映。它既是设计过程中预设、比较的重要根据,亦是运行管理时检验与评估的重要指标。本文从一系列实际数字出发,结合不同类型的空气分布与热源模式特征,探讨通风效率的规律性及其在工程中的应用。1用通风效率检验混合通风的实际性能混合通风以通风空间内空气均匀混合为目标。理论上说它的通风效率应等于或近于1。但事实上由于空气及热源分布的多样性,工程中仍然存在出现较大偏差的可能。而实测是了解这个问题的惟一有效方法。为此下面结合表1所列出的实例,分别就不同类型的问题进行讨论。所举实例都是由上部送冷风的情况,其余热均在40~100W/m2之间,表中备注一栏的内容是直接引自原文献或经笔者计算后加注的。在通风方式中:C为天棚,F为地板,WH为墙的高端,WL为墙下部。热源模式中:A为空间均布热源,B为底平面均布热源,C为底部集中热源,AB及BC为复合热源。对这些实例从空气分布及热源模式的特点可以分述如下。1.1通风效率最接近理论值的有两个实例,其中一个是底部均布热源,即热源水平面积f与地板面积F之比fF=1的情况。因为理论及实验已经证实,在底平面均布热源即模式B时,在一般情况下无论通风方式及强度如何均有E=1,这不仅对混合通风是对的,对置换通风及自然通风亦然,甚至地板辐射供暖亦不例外。而另一个是集中热源,因为只要fF>0.4时也就有EU1了[1],即这是热源模式由BC向模式B过渡的边界。底平面均布热源热流向上传递过程中,上升与下降的空气分子团在换热及掺混过程中达到了均匀化。1.2混合通风中无论是上送上排还是上送下排,通常虽无明显的梯度分布,但因余热的作用,上热#48#暖通空调HV&AC2005年第35卷第8期ym赵鸿佐,男,1929年1月生,大学,教授710055西安建筑科技大学环境工程系(029)82205529收稿日期:20040803修回日期:20050706表1混合通风通风效率测试实例序号通风方式热源模式L@W@H/m3N/h-1v0/(m/s)E试验者备注1CFB4.2@4.2@2.810~181.00H.B.Awbi[2]f/F=1.02CFBCB23.4@9@7.710.50.98西安建筑科技大学f/FU0.43CFBC30@9@6130.93+..‹’‘†”ƒ[3]$tw/$twav=1?0.324CFBC30@9@6230.91+..‹’‘†”ƒ[3]$tw/$twav=1?0.445CCBC30@9@613~233.2~5.51.30+..‹’‘†”ƒ[3]$tEU10e,SU4m,fS/fE<0.56CCAB4.5@3.35@2.650.251.07R.B.Holmberg[4]$tEU10e,S=4m,fS/fE<0.677WHWLBC30@9@61480.85+..‹’‘†”ƒ[3]x/L=0.368WHWLBC30@9@623130.71+..‹’‘†”ƒ[3]x/L=0.489WHWLC5@4@3.640.50.93王娟芳[5]x/L=0.410WHWLC5@4@3.61521.18王娟芳[5]x/L=1.1211WHWLC5@4@3.63041.52王娟芳[5]x/L=3.012WHWLC5@4@3.637.551.46王娟芳[5]x/L=3.813CWHA3.5@W@2.50.2,0.4,0.83.4H.Xue,C.Shu[6]从顶棚沿端(外)墙14CCC19.5@19.5@16.812.62.20陈建文[7]垂直向下送风注:$tw=tw-t0,即工作区温度与送风温度之差;$twav为$tw的平均值;tE为排风温度;S为风口距离;fS和fE分别为送排风口面积;x为射程;L为房间长度。下冷是不可避免的。因而在冷风上送下排时,经常有$tw>$tE,因此E<1。即从效果上说相当于送风中有一部分的风量未...
