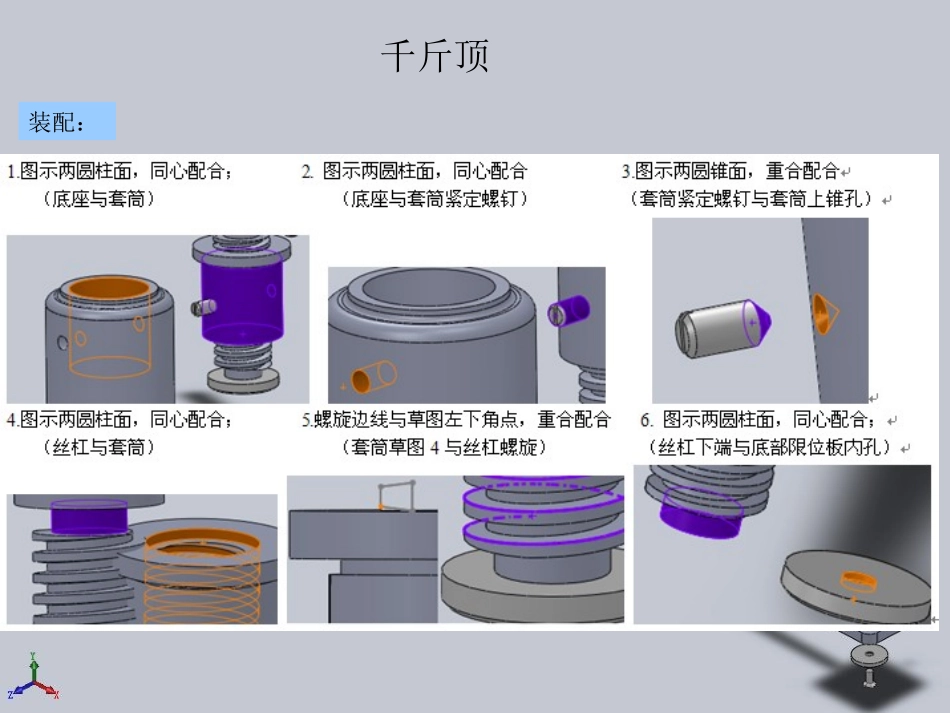

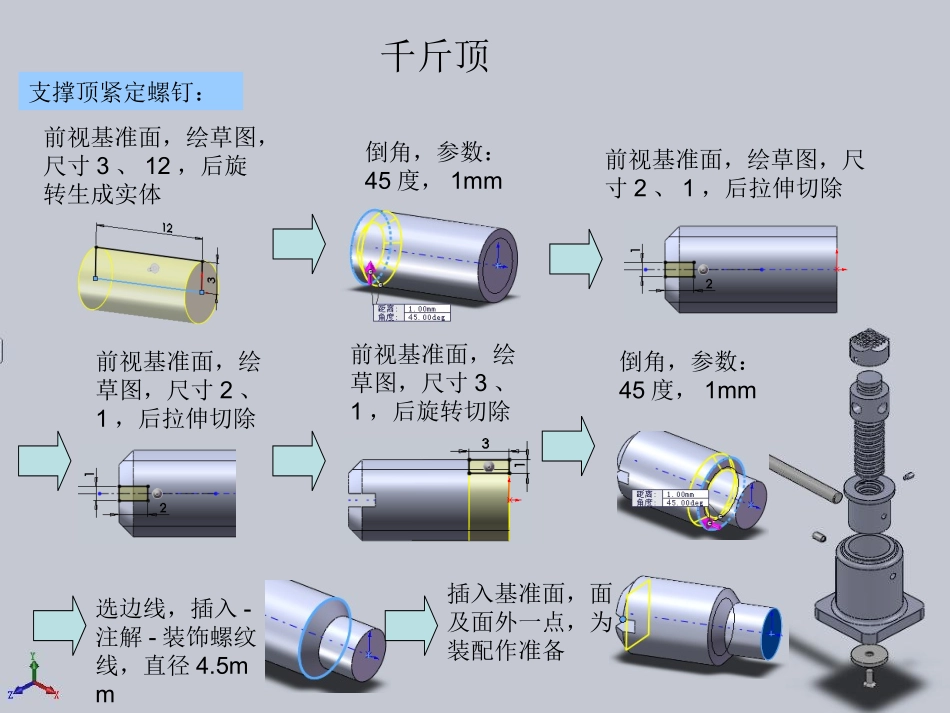

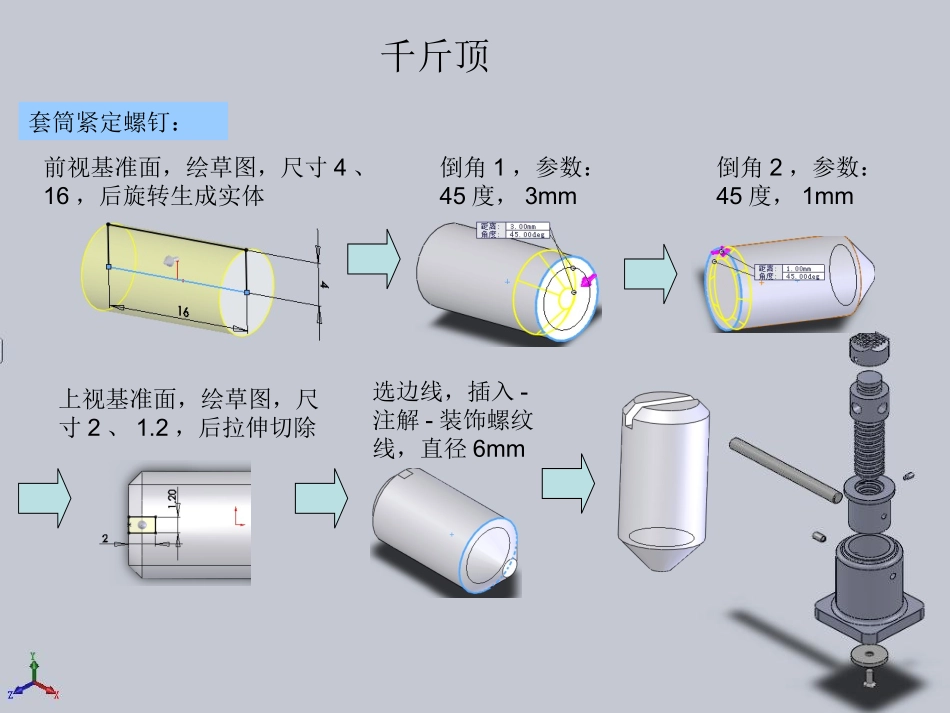

千斤顶套筒紧定螺钉：前视基准面，绘草图，尺寸4、16，后旋转生成实体倒角1，参数：45度，3mm倒角2，参数：45度，1mm上视基准面，绘草图，尺寸2、1.2，后拉伸切除选边线，插入-注解-装饰螺纹线，直径6mm千斤顶支撑顶紧定螺钉：前视基准面，绘草图，尺寸3、12，后旋转生成实体倒角，参数：45度，1mm前视基准面，绘草图，尺寸2、1，后拉伸切除选边线，插入-注解-装饰螺纹线，直径4.5mm前视基准面，绘草图，尺寸2、1，后拉伸切除前视基准面，绘草图，尺寸3、1，后旋转切除倒角，参数：45度，1mm插入基准面，面及面外一点，为装配作准备千斤顶装配：千斤顶装配：千斤顶装配：
