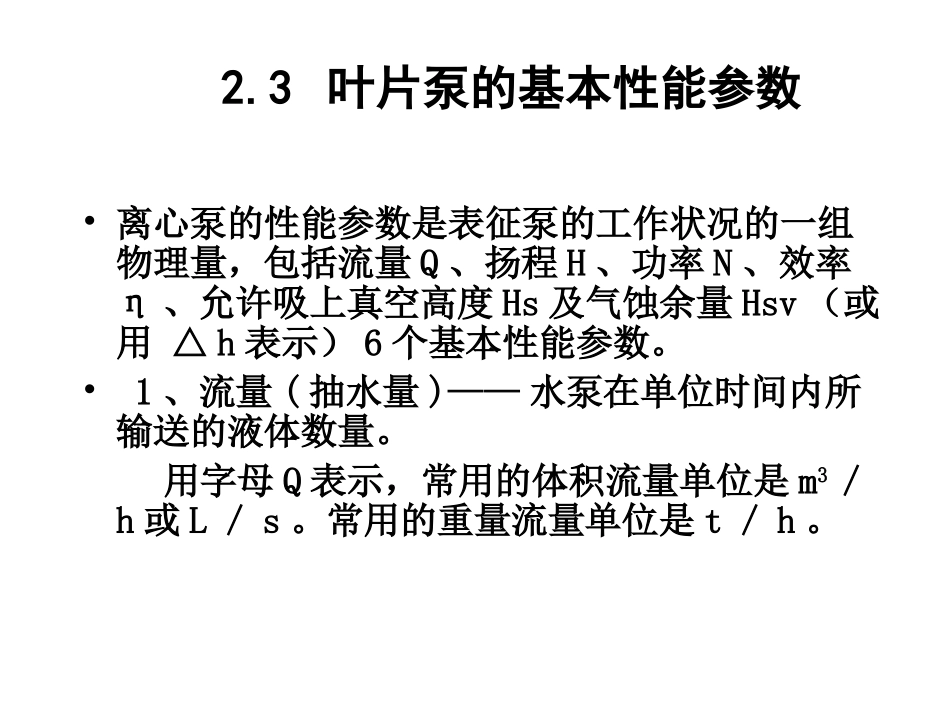

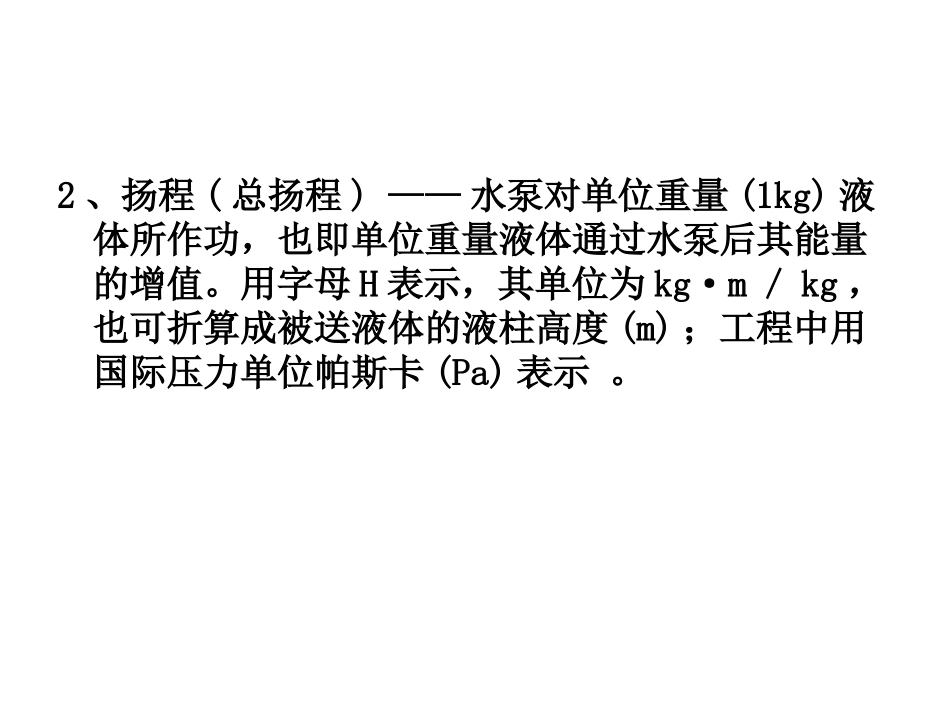

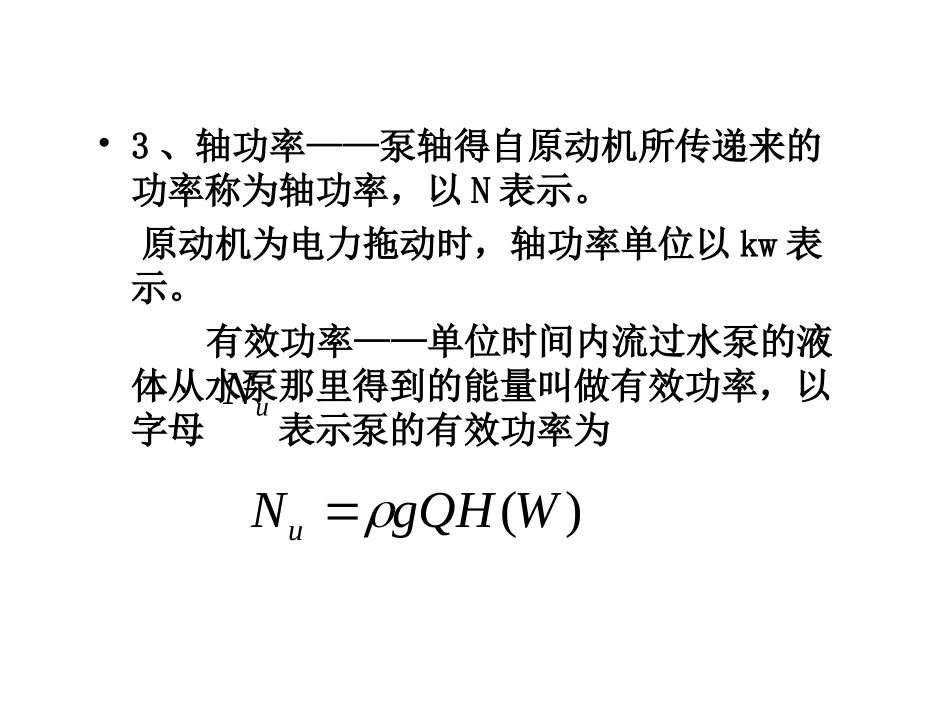

2.3叶片泵的基本性能参数•离心泵的性能参数是表征泵的工作状况的一组物理量，包括流量Q、扬程H、功率N、效率η、允许吸上真空高度Hs及气蚀余量Hsv（或用△h表示）6个基本性能参数。•1、流量(抽水量)——水泵在单位时间内所输送的液体数量。用字母Q表示，常用的体积流量单位是m3／h或L／s。常用的重量流量单位是t／h。2、扬程(总扬程)——水泵对单位重量(1kg)液体所作功，也即单位重量液体通过水泵后其能量的增值。用字母H表示，其单位为kg·m／kg，也可折算成被送液体的液柱高度(m)；工程中用国际压力单位帕斯卡(Pa)表示。•3、轴功率——泵轴得自原动机所传递来的功率称为轴功率，以N表示。原动机为电力拖动时，轴功率单位以kw表示。有效功率——单位时间内流过水泵的液体从水泵那里得到的能量叫做有效功率，以字母表示泵的有效功率为uN)(WgQHNu•4、效率——水泵的有效功率与轴功率之比值，用η表示。t：运行时间hη1：水泵的效率η2：电机的效率NNu)(100021hkwtgQHW•例：某电厂取水泵站，供水量Q=8.64×104m3/d，扬程H=30m，水泵及电机的效率均为80%，试确定泵站工作10小时所消耗的能耗；答：W=4594kWh；•注：s/m1000Ns/m102kgkw1•5、转速——水泵叶轮的转动速度，通常以每分钟转动的次数来表示，以字母n表示常用单位为r／min。在往复泵中转速通常以活塞往复的次数来表示(次／min)。•6允许吸上真空高度(Hs)及气蚀余量(Hsv)允许吸上真空高度(Hs)——指水泵在标准状况下(即水温为20℃、表面压力为一个标推大气压)运转时，水泵所允许的最大的吸上真空高度(即水泵吸入口的最大真空度)。单位为mH20。水泵厂一般常用Hs来反映离心泵的吸水性能。气蚀余量(Hsv)——指水泵进口处，单位重量液体所具有超过饱和蒸气压力的富裕能量。水泵厂一般常用气蚀余量来反映轴流泵、锅炉给水泵等的吸水性能。单位为mH20。气蚀余量在水泵样本中也有以Δh来表示的。常用泵的型号表示法及其铭牌一、泵的型号•数字—表示吸入口直径、流量、扬程等•汉语拼音—表示泵的类型、结构特点等IS100-65-315IS——国际标准单级单吸清水离心泵100——泵吸入口直径65——泵出口直径315——泵叶轮名义直径100B90/30100——泵吸入口直径（mm）B——单级单吸清水离心泵90——泵设计流量（m3/h）30——泵设计扬程(m)10Sh-13A10——泵吸入口直径（英寸）Sh——单级双吸水平中开式离心清水泵13——泵的比转数被10除的整数A——泵的叶轮外径经过第一次切削200D-43×19200——泵的吸入口直径（mm）D——分段是多级离心清水泵43——泵的设计单级扬程(m)19——泵的级数150QJ-10-50/7150——泵适用最小井筒内径（mm）QJ——井用潜水泵10——泵的设计流量（m3/h）50——泵的设计总扬程（m）7——泵的级数叶片泵的型号：IS100-65-250：单级单吸卧式离心泵，进口直径100mm，出口直径65mm，叶轮直径250mm。20Sh-13A：单级双吸卧式离心泵，进口直径20英寸，比转数130，叶轮经过一次切削。150S50A：单机双吸卧式离心泵，进口直径150mm，水泵扬程50m，叶轮经过一次切削。150D30×5：多级单吸分段式离心泵，进口直径150mm，单级扬程30m，叶轮级数为5。•14ZLB-3.4:立式半调节轴流泵，出口直径14英寸，水泵扬程3.4m•300HW-7:卧式蜗壳式混流泵，进口直径为300mm，水泵扬程为7m。•150JD36×3:井用多级泵，适用最小井径150mm，流量为36m3/s，叶轮级数为3。•200QJ32-60/5：井用潜水泵，适用最小井径200，水泵出水量32，水泵扬程60，叶轮级数为5。泵的铭牌上的性能参数是在标准状况下的设计参数：单级双吸卧式离心泵•型号：14Sh-13扬程：43.8m•流量：1260m3/h配套功率：230KW•轴功率：179KW转速：1470r/min•效率：84%重量：1105kg•允许吸上真空高度3.5m出厂编号：0001-010•出厂日期1997年5月•×××水泵厂二、泵的铭牌2.4离心泵的基本方程式离心泵是靠叶轮旋转来抽水的，液体在叶轮中如何运动？一个旋转的叶轮能够产生多大的扬程?扬程的大小与那些因素有关？反映离心泵理论扬程与液体在叶轮中运动状态关系的方程式。)CUCU(g1HU11U22•2.4.1叶轮中液体的流动情况(1)几个速度概念相对速度W：水...
