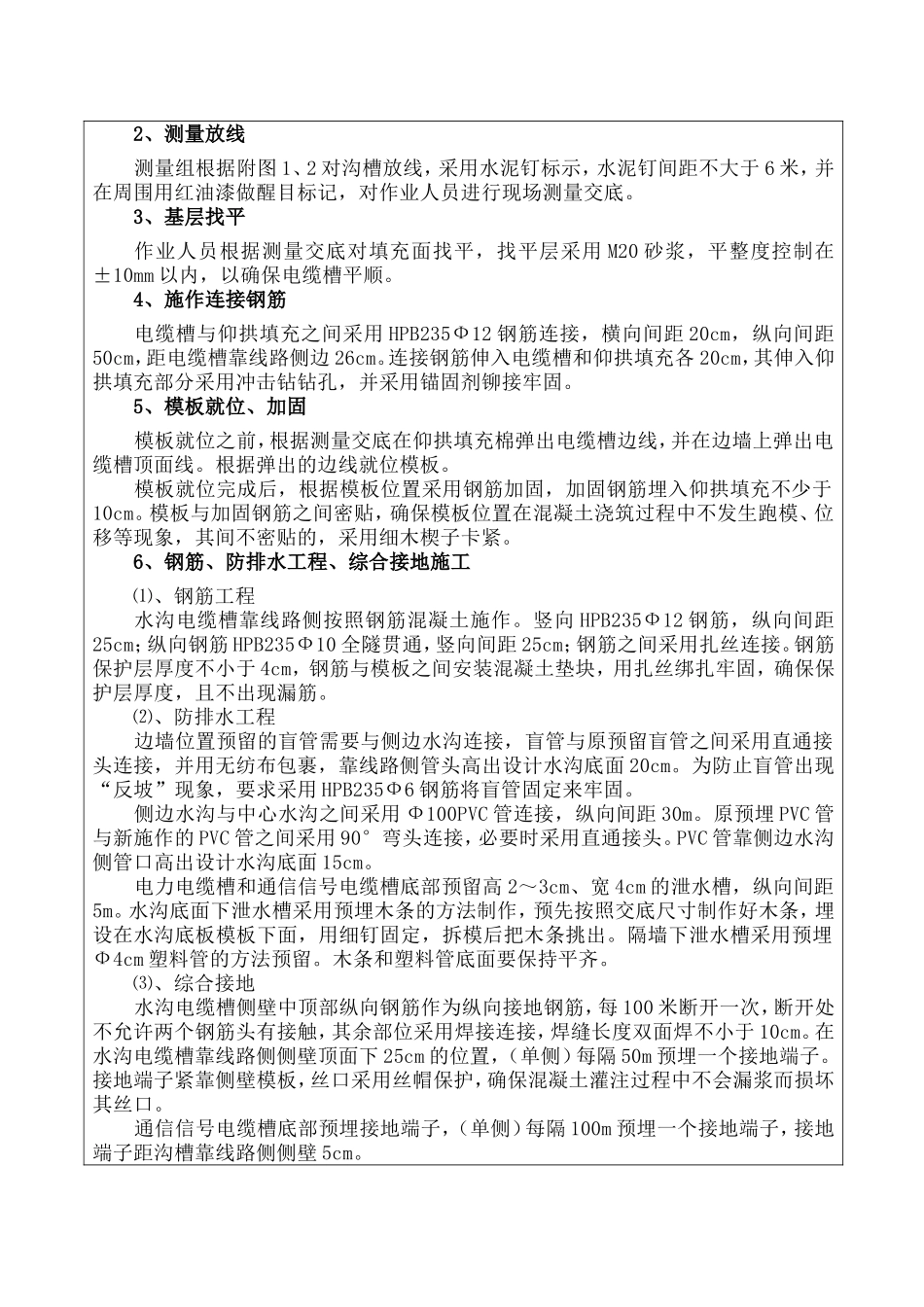

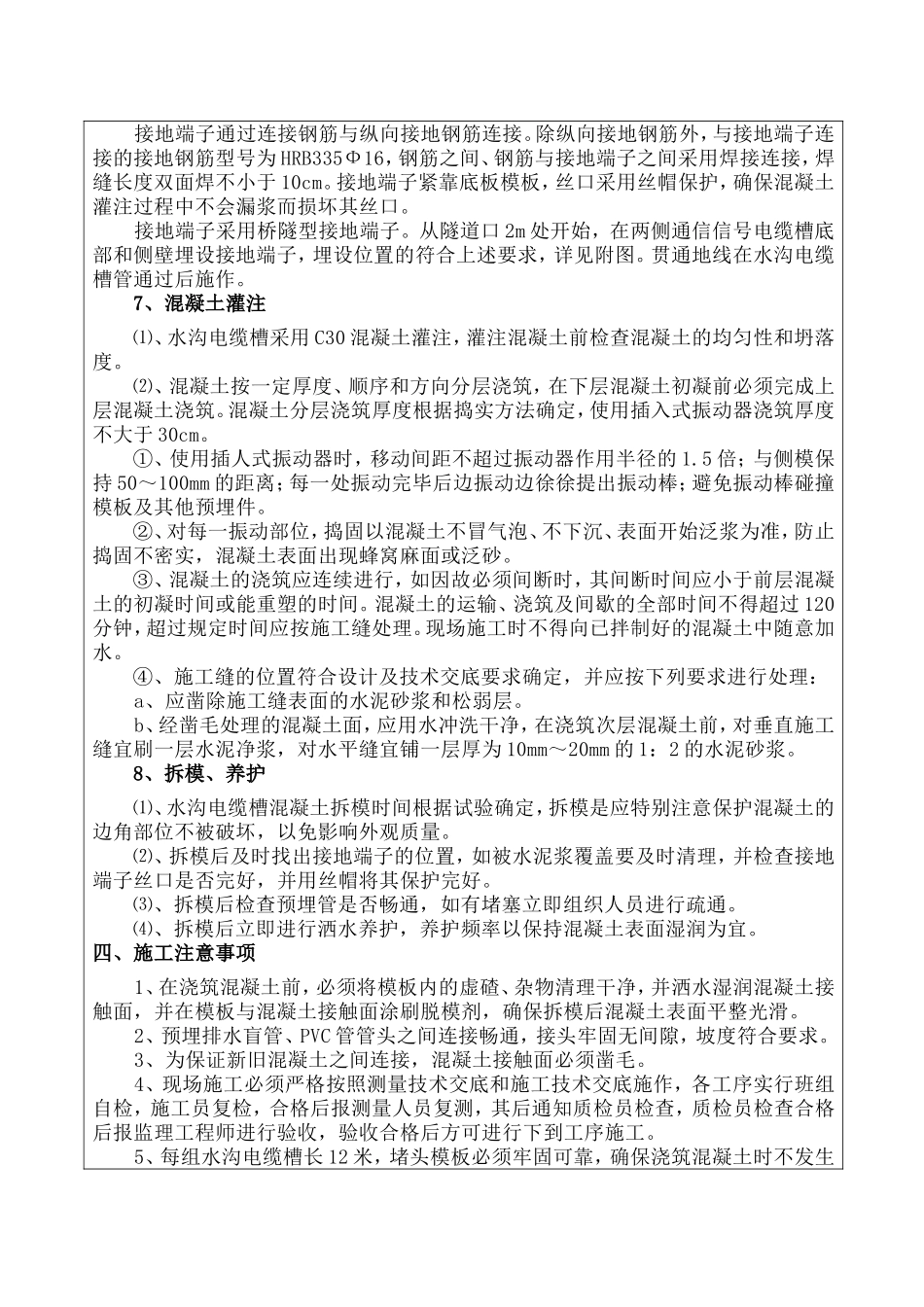

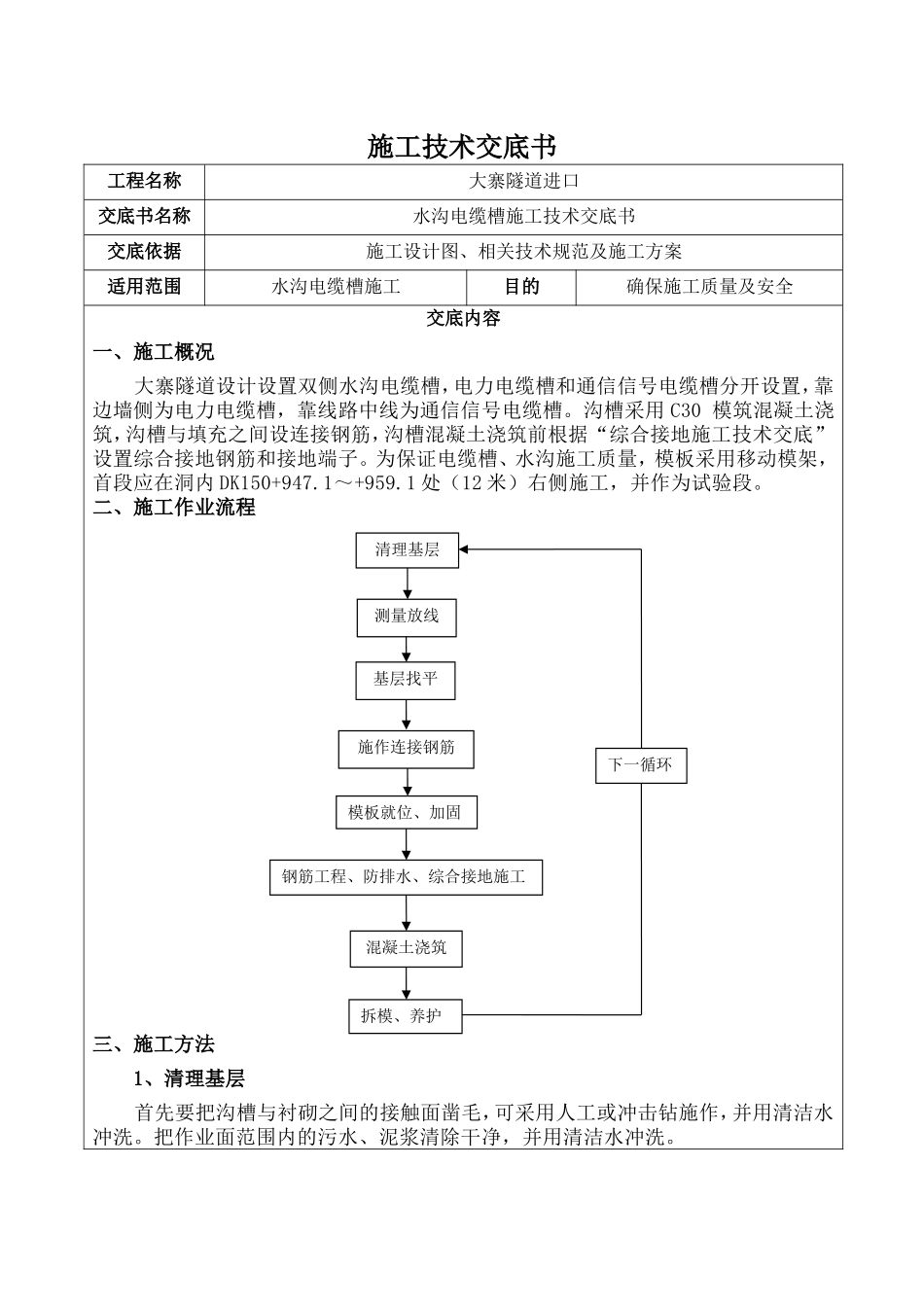

施工技术交底书工程名称大寨隧道进口交底书名称水沟电缆槽施工技术交底书交底依据施工设计图、相关技术规范及施工方案适用范围水沟电缆槽施工目的确保施工质量及安全交底内容一、施工概况大寨隧道设计设置双侧水沟电缆槽，电力电缆槽和通信信号电缆槽分开设置，靠边墙侧为电力电缆槽，靠线路中线为通信信号电缆槽。沟槽采用C30模筑混凝土浇筑，沟槽与填充之间设连接钢筋，沟槽混凝土浇筑前根据“综合接地施工技术交底”设置综合接地钢筋和接地端子。为保证电缆槽、水沟施工质量，模板采用移动模架，首段应在洞内DK150+947.1～+959.1处（12米）右侧施工，并作为试验段。二、施工作业流程三、施工方法1、清理基层首先要把沟槽与衬砌之间的接触面凿毛，可采用人工或冲击钻施作，并用清洁水冲洗。把作业面范围内的污水、泥浆清除干净，并用清洁水冲洗。清理基层测量放线基层找平施作连接钢筋模板就位、加固钢筋工程、防排水、综合接地施工混凝土浇筑拆模、养护下一循环2、测量放线测量组根据附图1、2对沟槽放线，采用水泥钉标示，水泥钉间距不大于6米，并在周围用红油漆做醒目标记，对作业人员进行现场测量交底。3、基层找平作业人员根据测量交底对填充面找平，找平层采用M20砂浆，平整度控制在±10mm以内，以确保电缆槽平顺。4、施作连接钢筋电缆槽与仰拱填充之间采用HPB235Ф12钢筋连接，横向间距20cm，纵向间距50cm，距电缆槽靠线路侧边26cm。连接钢筋伸入电缆槽和仰拱填充各20cm，其伸入仰拱填充部分采用冲击钻钻孔，并采用锚固剂铆接牢固。5、模板就位、加固模板就位之前，根据测量交底在仰拱填充棉弹出电缆槽边线，并在边墙上弹出电缆槽顶面线。根据弹出的边线就位模板。模板就位完成后，根据模板位置采用钢筋加固，加固钢筋埋入仰拱填充不少于10cm。模板与加固钢筋之间密贴，确保模板位置在混凝土浇筑过程中不发生跑模、位移等现象，其间不密贴的，采用细木楔子卡紧。6、钢筋、防排水工程、综合接地施工⑴、钢筋工程水沟电缆槽靠线路侧按照钢筋混凝土施作。竖向HPB235Ф12钢筋，纵向间距25cm；纵向钢筋HPB235Ф10全隧贯通，竖向间距25cm；钢筋之间采用扎丝连接。钢筋保护层厚度不小于4cm，钢筋与模板之间安装混凝土垫块，用扎丝绑扎牢固，确保保护层厚度，且不出现漏筋。⑵、防排水工程边墙位置预留的盲管需要与侧边水沟连接，盲管与原预留盲管之间采用直通接头连接，并用无纺布包裹，靠线路侧管头高出设计水沟底面20cm。为防止盲管出现“反坡”现象，要求采用HPB235Ф6钢筋将盲管固定来牢固。侧边水沟与中心水沟之间采用Ф100PVC管连接，纵向间距30m。原预埋PVC管与新施作的PVC管之间采用90°弯头连接，必要时采用直通接头。PVC管靠侧边水沟侧管口高出设计水沟底面15cm。电力电缆槽和通信信号电缆槽底部预留高2～3cm、宽4cm的泄水槽，纵向间距5m。水沟底面下泄水槽采用预埋木条的方法制作，预先按照交底尺寸制作好木条，埋设在水沟底板模板下面，用细钉固定，拆模后把木条挑出。隔墙下泄水槽采用预埋Ф4cm塑料管的方法预留。木条和塑料管底面要保持平齐。⑶、综合接地水沟电缆槽侧壁中顶部纵向钢筋作为纵向接地钢筋，每100米断开一次，断开处不允许两个钢筋头有接触，其余部位采用焊接连接，焊缝长度双面焊不小于10cm。在水沟电缆槽靠线路侧侧壁顶面下25cm的位置，（单侧）每隔50m预埋一个接地端子。接地端子紧靠侧壁模板，丝口采用丝帽保护，确保混凝土灌注过程中不会漏浆而损坏其丝口。通信信号电缆槽底部预埋接地端子，（单侧）每隔100m预埋一个接地端子，接地端子距沟槽靠线路侧侧壁5cm。接地端子通过连接钢筋与纵向接地钢筋连接。除纵向接地钢筋外，与接地端子连接的接地钢筋型号为HRB335Ф16，钢筋之间、钢筋与接地端子之间采用焊接连接，焊缝长度双面焊不小于10cm。接地端子紧靠底板模板，丝口采用丝帽保护，确保混凝土灌注过程中不会漏浆而损坏其丝口。接地端子采用桥隧型接地端子。从隧道口2m处开始，在两侧通信信号电缆槽底部和侧壁埋设接地端子，埋设位置的符合上述要求，详见附图。贯通地线在水沟电缆槽管通过后施作。7、混凝土灌注⑴、水沟电缆槽采用C30混凝土灌...
