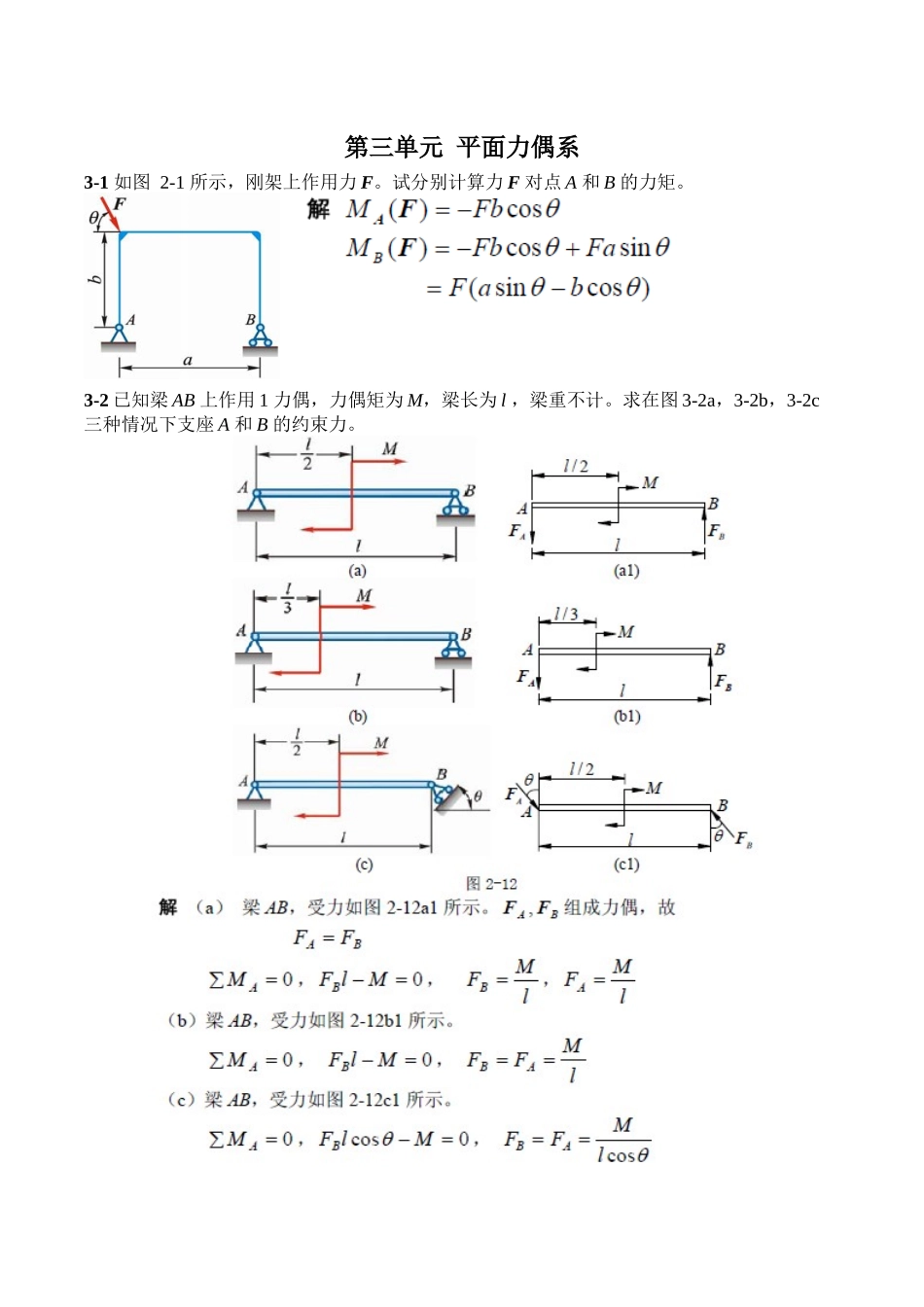

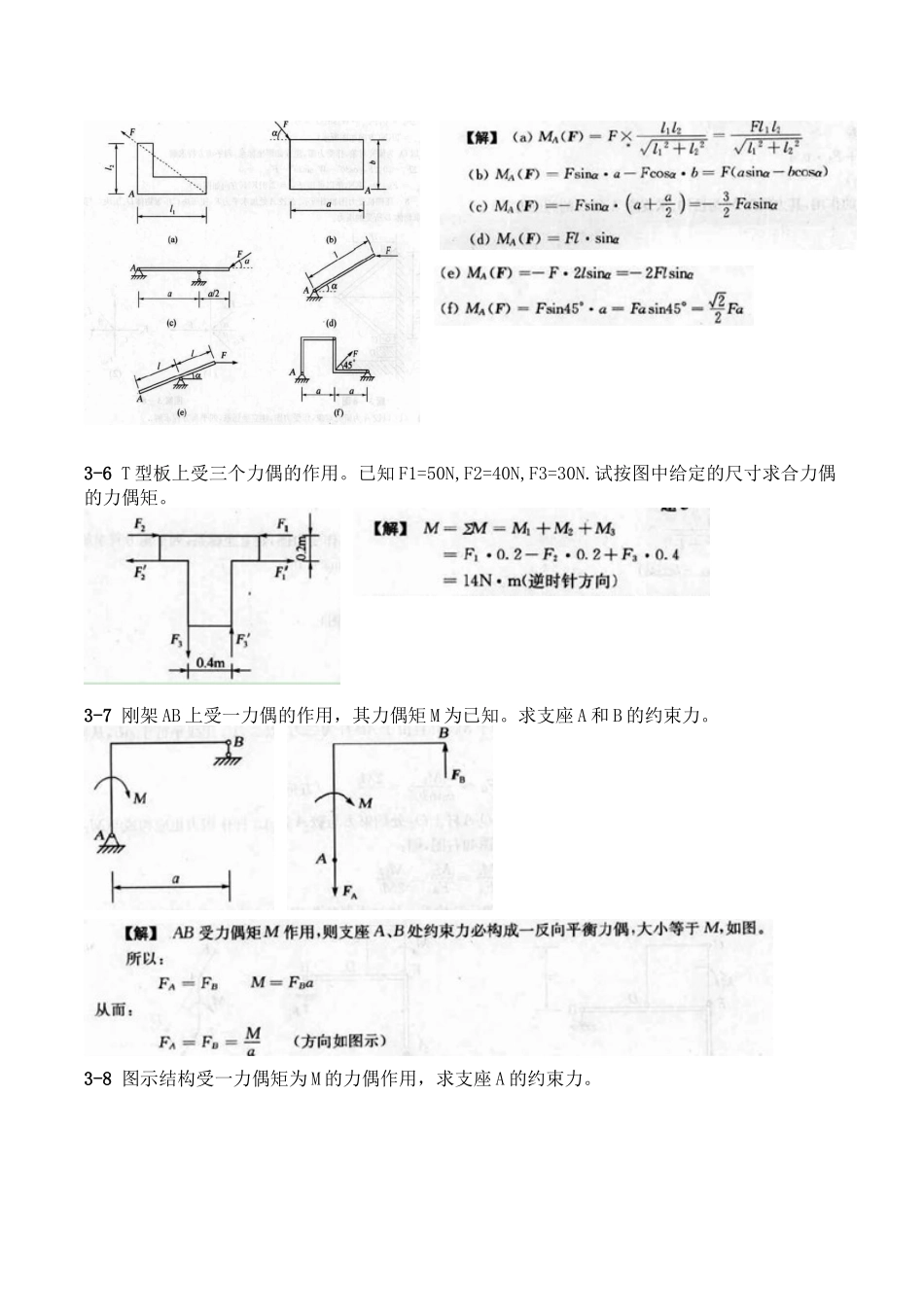

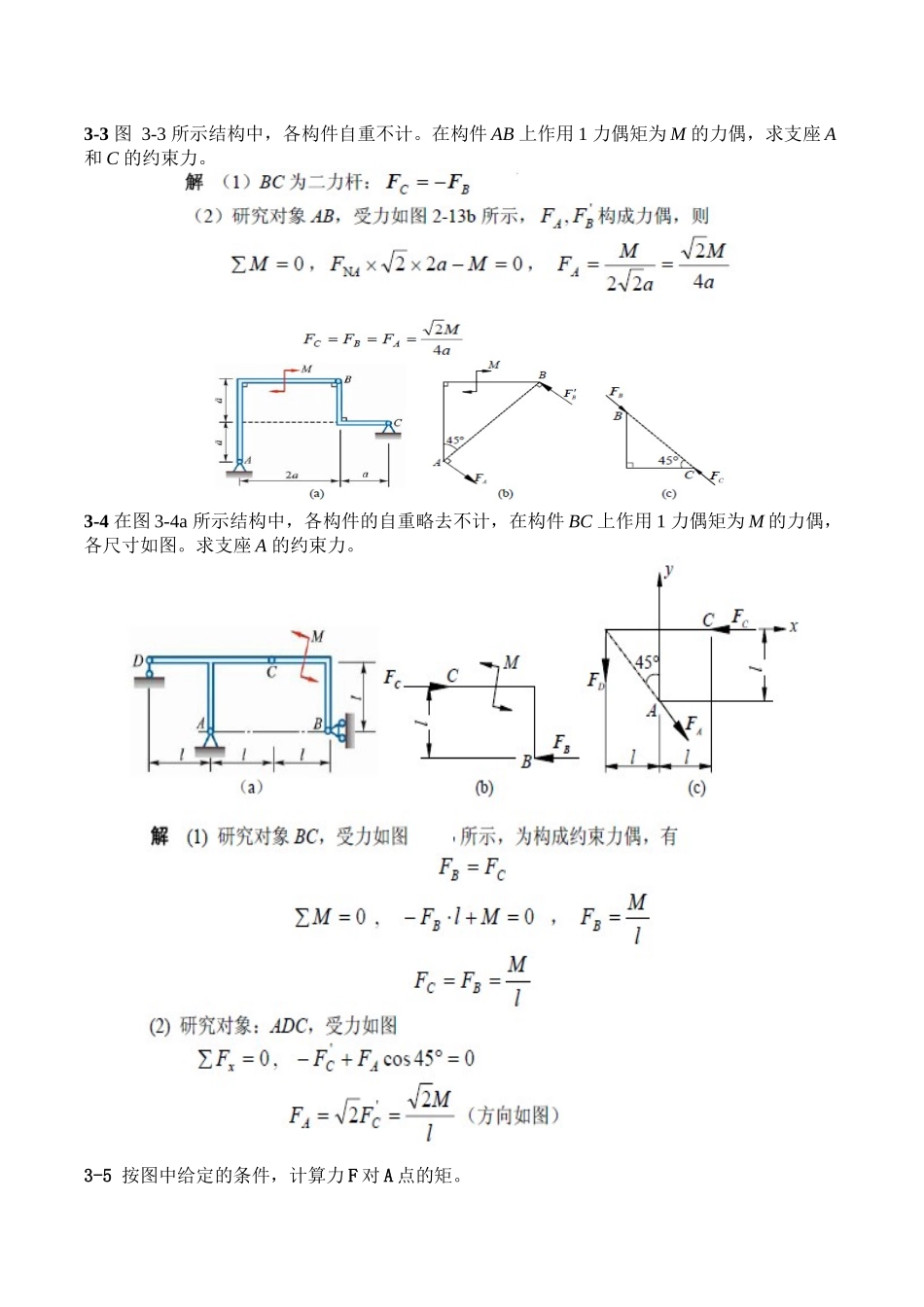

第三单元平面力偶系3-1如图2-1所示，刚架上作用力F。试分别计算力F对点A和B的力矩。3-2已知梁AB上作用1力偶，力偶矩为M，梁长为l，梁重不计。求在图3-2a，3-2b，3-2c三种情况下支座A和B的约束力。3-3图3-3所示结构中，各构件自重不计。在构件AB上作用1力偶矩为M的力偶，求支座A和C的约束力。3-4在图3-4a所示结构中，各构件的自重略去不计，在构件BC上作用1力偶矩为M的力偶，各尺寸如图。求支座A的约束力。3-5按图中给定的条件，计算力F对A点的矩。3-6T型板上受三个力偶的作用。已知F1=50N,F2=40N,F3=30N.试按图中给定的尺寸求合力偶的力偶矩。3-7刚架AB上受一力偶的作用，其力偶矩M为已知。求支座A和B的约束力。3-8图示结构受一力偶矩为M的力偶作用，求支座A的约束力。3-9图示结构的连杆O2A和O1B上各作用一已知的力偶，使结构处于平衡状态。已知O1B=r，求支座O1的约束力及连杆O2A的长度。
