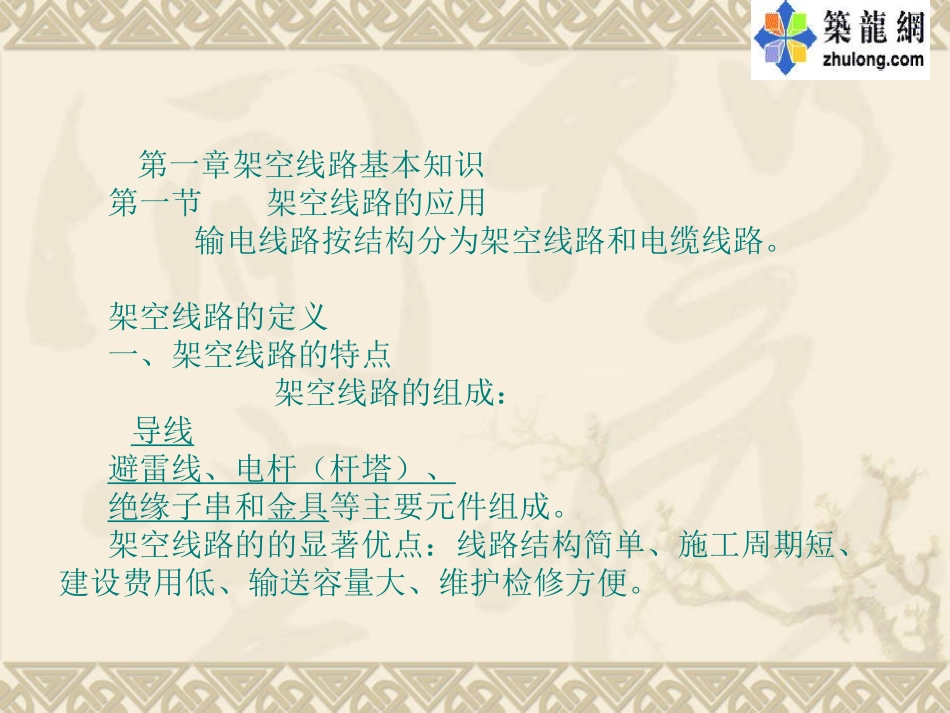

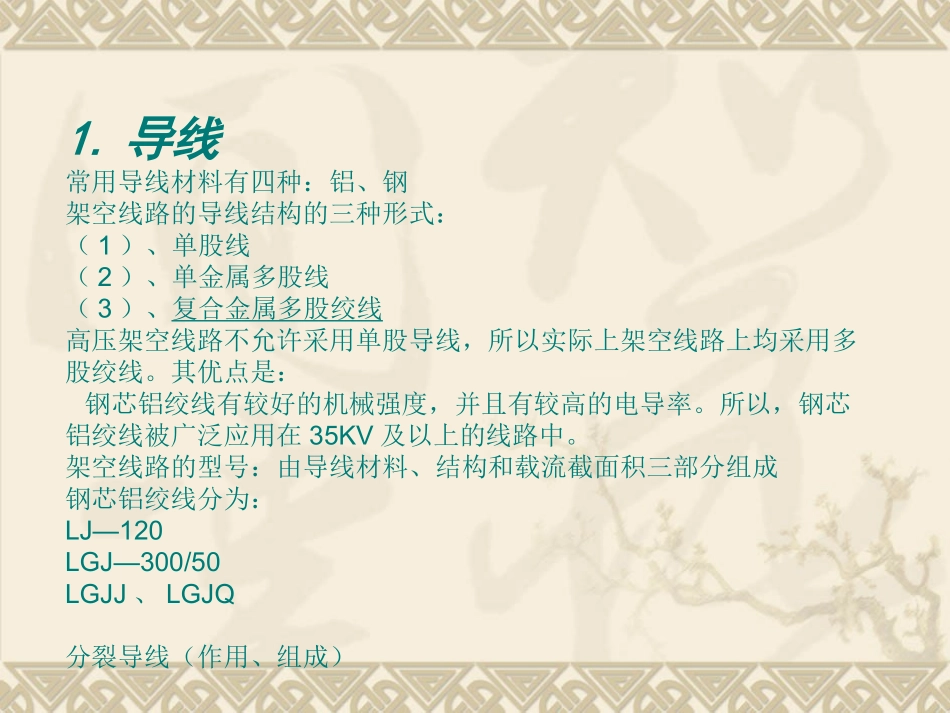

架空线路设计第一章架空线路基本知识第一节架空线路的应用输电线路按结构分为架空线路和电缆线路。架空线路的定义一、架空线路的特点架空线路的组成：导线避雷线、电杆（杆塔）、绝缘子串和金具等主要元件组成。架空线路的的显著优点：线路结构简单、施工周期短、建设费用低、输送容量大、维护检修方便。1.导线常用导线材料有四种：铝、钢架空线路的导线结构的三种形式：（1）、单股线（2）、单金属多股线（3）、复合金属多股绞线高压架空线路不允许采用单股导线，所以实际上架空线路上均采用多股绞线。其优点是：钢芯铝绞线有较好的机械强度，并且有较高的电导率。所以，钢芯铝绞线被广泛应用在35KV及以上的线路中。架空线路的型号：由导线材料、结构和载流截面积三部分组成钢芯铝绞线分为：LJ—120LGJ—300/50LGJJ、LGJQ分裂导线（作用、组成）2.避雷线避雷线一般采用有较高强度的镀锌钢绞线。根据运行经验，避雷线可采用不同程度种类的避雷线。110kv及以上山区220kv330kv及以上60kv重要负荷雷电30天35kv二、输电线路有关的几个术语一般来说，电压越高，输送的功率越大，输送的距离越远。例如：35kV架空电力线路，输送距离可达50km，一般输送功率为1～2万kW；110kV线路的输送距离可达100km，输送功率为3～6万kw。电力系统的额定电压等级为：500kV、330kV、220kV、110kV、60kV、35kV、10（20）kV、380（220）V等。1、档距相邻杆塔导线悬挂点之间的水平距离称为档距。２、弧垂导线上任一点到悬挂点连线之间在铅垂方向的最大距离3、限距导线到地面的最小距离称为限距。4、电晕现象就是带电体表面在气体或液体介质中局部放电的现象，常发生在不均匀电场中电场强度很高的区域内（例如高压导线的周围，带电体的尖端附近）。其特点为：出现与日晕相似的光层，发出嗤嗤的声音，产生臭氧、氧化氮等。5、跳线连接承力杆塔（耐张、转角和终端杆塔）两侧导线的引线，也称引流线或弓子线6、导线（地线）振动在线路档距中，当架空线受到垂直于线路方向的风力作用时，在其背风面会形成按一定频率上下交替的稳定涡流，在涡流升力分力作用下，架空线在其垂直面内产生周期性震荡，称为架空线振动7、导线换位送电线路的导线排列方式，除正三角形外，三根导线的线间距离不相等，而导线的电抗取决于半径及线间距离，因此，导线如不进行换位，三相阻抗是不平衡的，线路越长这种不平衡越严重，因而会产生不平衡的电流和电压，对发电机的运行及无线电通信产生不良影响。送电线路设计规程规定：“在中性点直接接地的电力网中，长度超过100km的送电线路均应换位。”一般在换位塔进行导线换位。三、杆塔的种类及金具1、杆塔的种类架空电力线路中架设导线的支持物有钢筋混凝土杆、铁塔及木杆，总称为杆塔。按杆塔的作用分：直线杆塔——又称中间杆塔，用于线路直线中间部分。这种杆塔在平坦地区，一般占杆塔总数的80％左右。耐张杆塔——又称承力杆塔，与直线杆塔相比，其强度较大，可承受导线和地线的拉力。耐张杆塔将线路分隔成若干耐张段，以便于施工和检修。10kv1—2km35—110kv3—5km转角杆塔——用于线路的转弯处，有直线型和耐张型两种。6—10kv线路<30直线型>30耐张型>=35kv<5>5（4）、终端杆塔位于线路的首、末端。即发电厂或变电站进线、出线的第一基杆塔。（5）、跨越杆塔位于线路与河流、山谷、铁路等交叉跨越的地方。分为直线型和耐张型。（6）、换位杆塔用来进行导线换位的。分为滚式换位用的直线型换位杆塔和耐张型换位杆塔。2、金具在架空输电线路中起着支持、紧固、连接、保护导线和避雷线的作用，并且能使拉线紧固。可分为：（1）、支持金具即悬垂线夹悬垂线夹按其性能可分为固定性和释放型两种。固定性悬垂线夹适用于导线和避雷线。释放线夹角度>30导线滑落使用有限。（2）、紧固金具即耐张线夹，用于将导线和避雷线固定在非直线杆塔（如耐张、转角、终端杆塔等）的绝缘子串上，承受导线和避雷线的拉力。导线用的耐张线夹分类：螺栓型（<240）和压缩型(>=300)避雷线用的耐张线夹分类：楔型(<50)和压缩型(>50)（3）、连接金具分类：专用连接金具和通...
