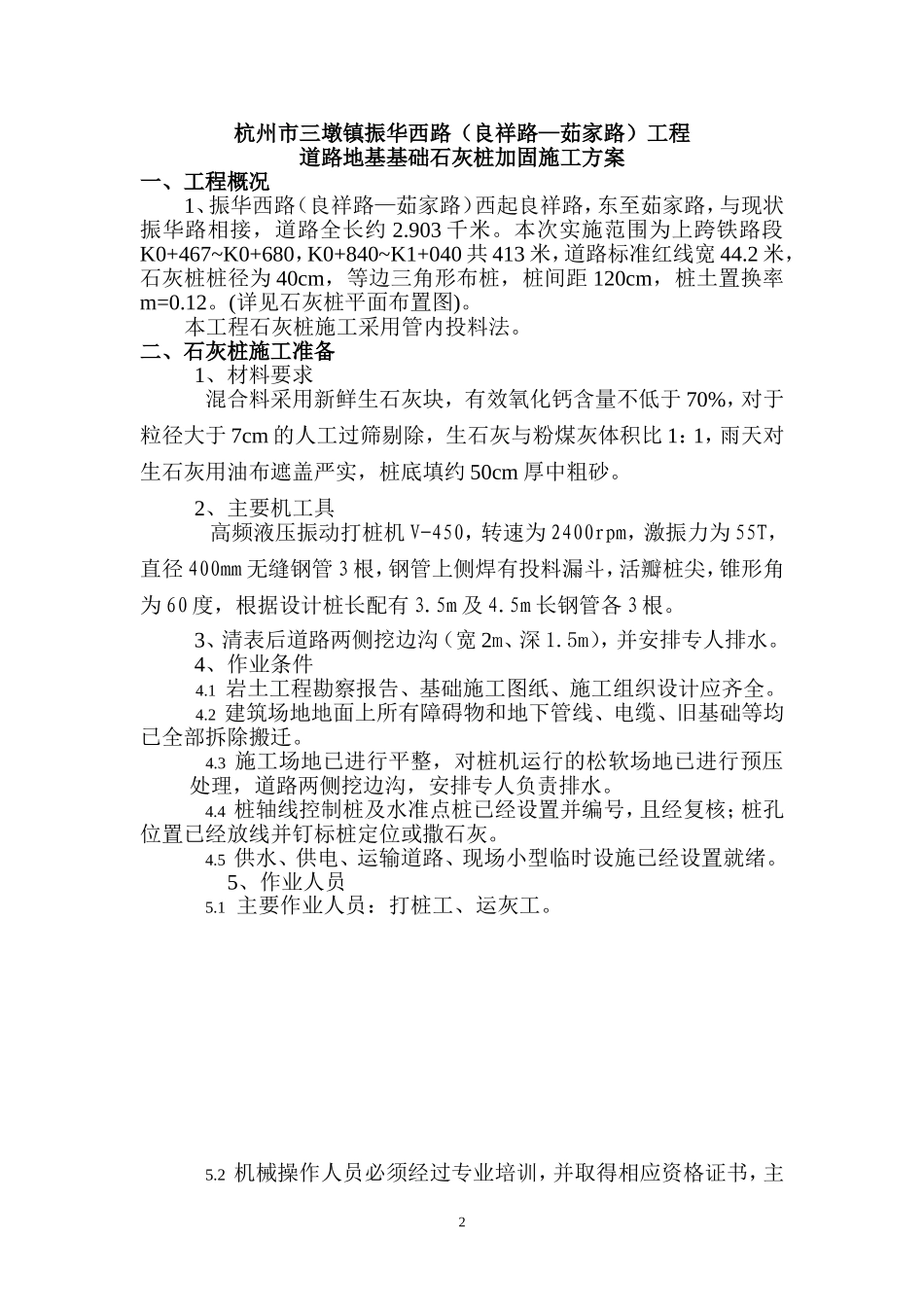

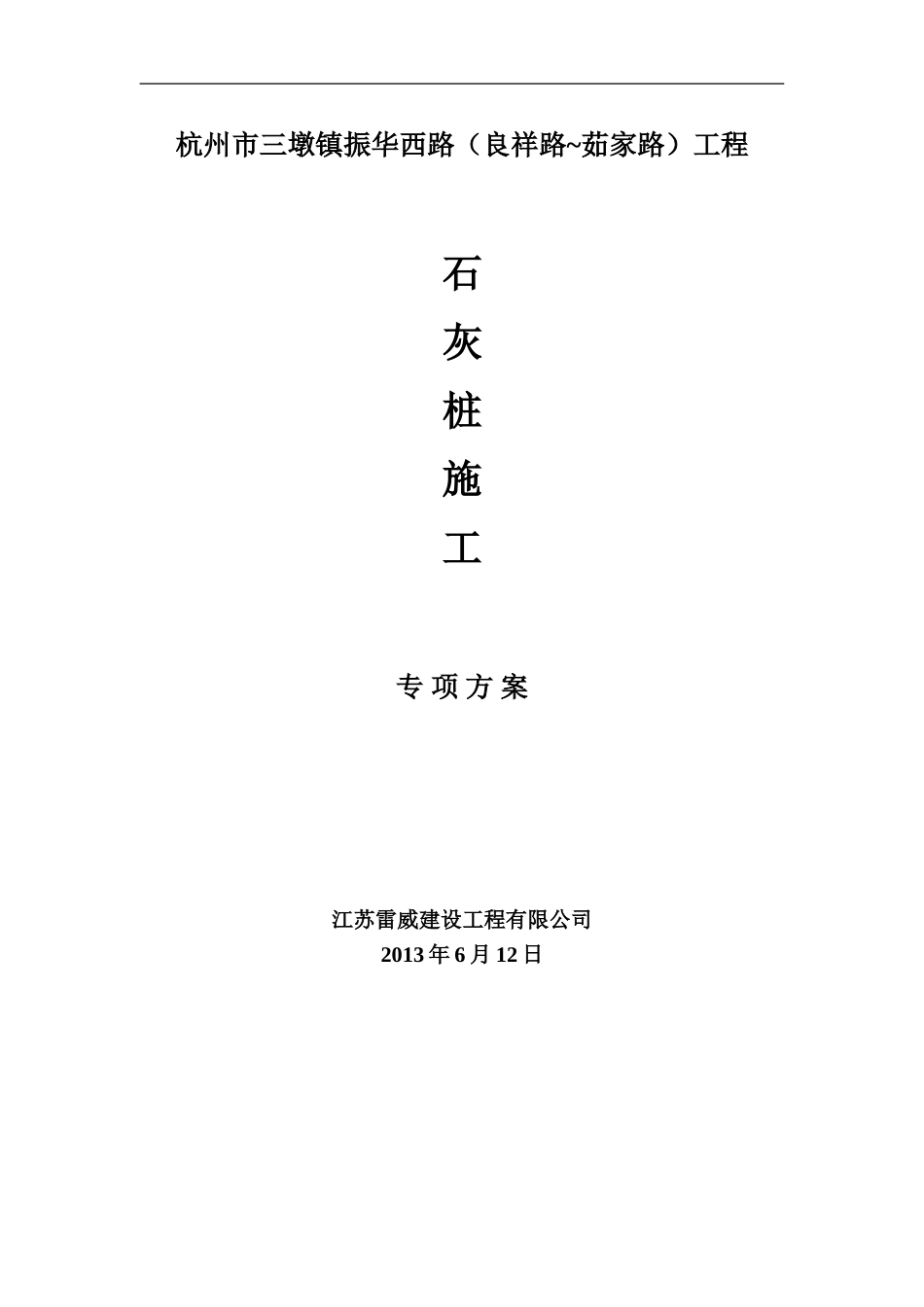

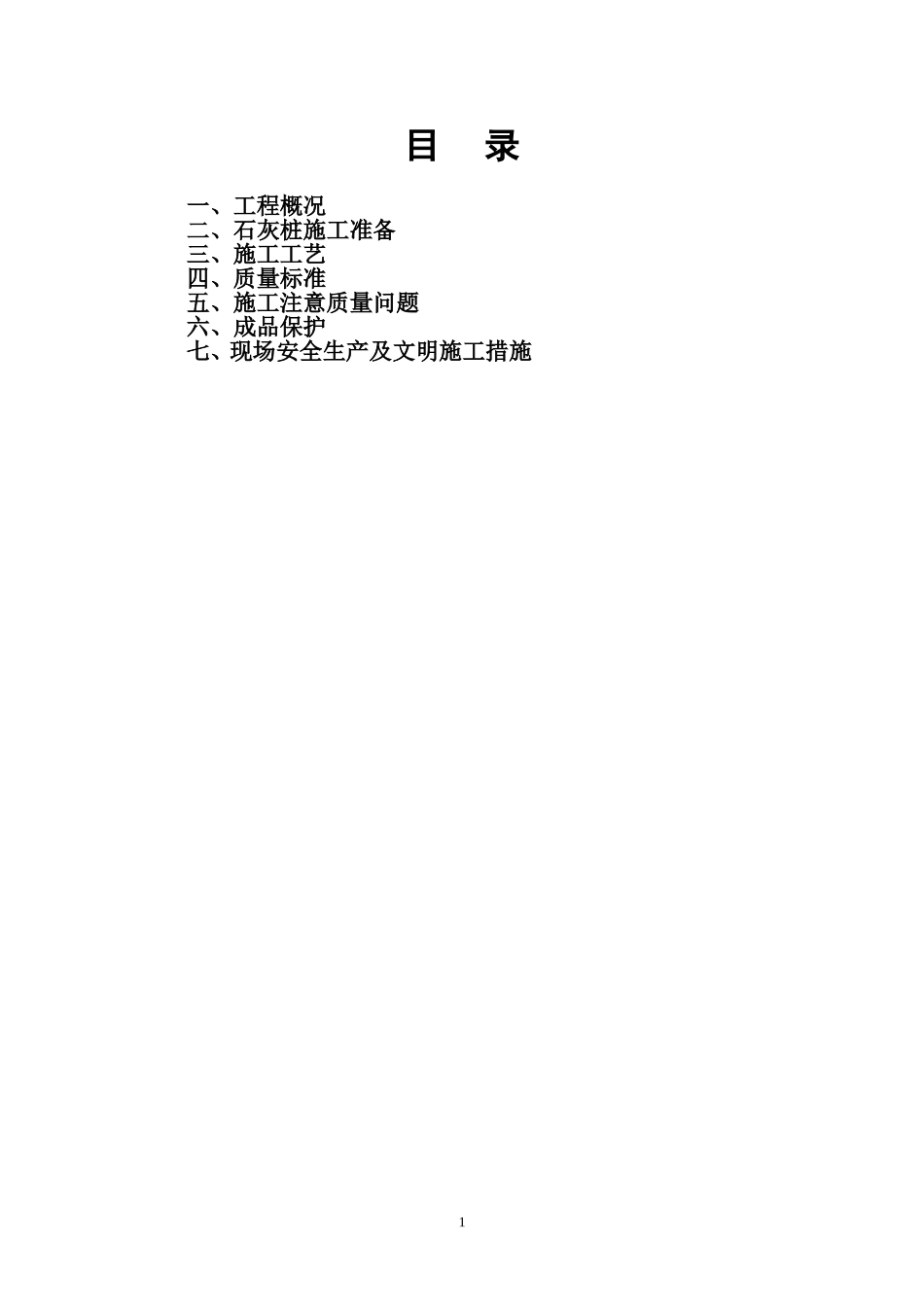

杭州市三墩镇振华西路（良祥路~茹家路）工程石灰桩施工专项方案江苏雷威建设工程有限公司2013年6月12日目录一、工程概况二、石灰桩施工准备三、施工工艺四、质量标准五、施工注意质量问题六、成品保护七、现场安全生产及文明施工措施1杭州市三墩镇振华西路（良祥路—茹家路）工程道路地基基础石灰桩加固施工方案一、工程概况1、振华西路（良祥路—茹家路）西起良祥路，东至茹家路，与现状振华路相接，道路全长约2.903千米。本次实施范围为上跨铁路段K0+467~K0+680，K0+840~K1+040共413米，道路标准红线宽44.2米，石灰桩桩径为40cm，等边三角形布桩，桩间距120cm，桩土置换率m=0.12。(详见石灰桩平面布置图)。本工程石灰桩施工采用管内投料法。二、石灰桩施工准备1、材料要求混合料采用新鲜生石灰块，有效氧化钙含量不低于70%，对于粒径大于7cm的人工过筛剔除，生石灰与粉煤灰体积比1：1，雨天对生石灰用油布遮盖严实，桩底填约50cm厚中粗砂。2、主要机工具高频液压振动打桩机V-450，转速为2400rpm，激振力为55T，直径400mm无缝钢管3根，钢管上侧焊有投料漏斗，活瓣桩尖，锥形角为60度，根据设计桩长配有3.5m及4.5m长钢管各3根。3、清表后道路两侧挖边沟（宽2m、深1.5m），并安排专人排水。4、作业条件4.1岩土工程勘察报告、基础施工图纸、施工组织设计应齐全。4.2建筑场地地面上所有障碍物和地下管线、电缆、旧基础等均已全部拆除搬迁。4.3施工场地已进行平整，对桩机运行的松软场地已进行预压处理，道路两侧挖边沟，安排专人负责排水。4.4桩轴线控制桩及水准点桩已经设置并编号，且经复核；桩孔位置已经放线并钉标桩定位或撒石灰。4.5供水、供电、运输道路、现场小型临时设施已经设置就绪。5、作业人员5.1主要作业人员：打桩工、运灰工。5.2机械操作人员必须经过专业培训，并取得相应资格证书，主2要作业人员已经过安全培训，并接受了施工技术交底。三、施工工艺1、振动打桩机成桩工艺流程2、操作工艺2.1施工工序，一般是先两边后中间，并按每间隔2孔的施工顺序进行跳打，不得由一边向另一边平行推进，以免挤向一边，桩位按梅花形布置，桩径40cm，等边三角形桩，间距120cm。2.2桩成孔采用液压振动式，成孔时，控制钢管垂直度，桩底标高根据地勘报告，进入持力层（穿透淤泥层）50cm。2.3成桩方法为重复压拔法，把桩管对准桩位，启动振动锤，将钢管振动沉入，结合地勘报告，达到设计深度（穿透淤泥层50cm，穿透淤泥层后，沉管明显受阻），为防止堵管，桩底部先灌入约50cm中粗砂，从桩管上侧投料漏斗灌入混合料，采用体积控制法，每米填料用量按1.3的密实系数控制填料用量，填料灌至投料口，先振动3min，让填料密实再灌料，将计算出的填料全部灌入钢管内振动密实后（以上循环操作），边振动边拔管，严格控制提升速度，每分钟不超过1.5m，每拔高1.0m向下压10cm（振动下压），停止拔管，振动2min后再拔，以此循环至桩管拔出地面，待钢管拔出地面后压下50cm,并用粘土夯实封堵，封口标高高于场坪标高高10cm，并碾压密实。四、质量标准石灰挤密桩的桩数、排列尺寸、孔径、深度、填料质量及配合比，必须符合设计要求或施工规范的规定。五、施工注意质量问题1、生石灰失效影响挤密：适当控制加荷时间，应使石灰桩达到一个月左右的硬化期。2、漏钻、漏填灰、桩体松：3桩机就位将钢管打至设计要求管内灌灰振动密实、拔管理压实、成桩覆土施工中应加强质量监控，每次填灰厚度要符合规定，以防止出现漏钻、漏填灰、桩体松等质量事故。六、成品保护1基础底面以上应预留0.5M厚的土层，待施工结束后，将表层挤松的土挖除，或分层夯压密实后，立即进行下道工序施工。2雨期或冬期施工，应采取防雨、防冻措施，防止生石灰受雨水淋湿或冻结。七、现场安全生产及文明施工措施（一）安全生产措施1、项目部成立安全小组，配备专职安全员，班组长为兼职安全员，实行全员安全管理。2、进入现场的职工，应进行安全技术交底，提高职工的安全和文明生产意识。3、加强经常性的安全教育，坚持对工人，临时上岗人员的安全培训。4、建立安全生产责任制，明确各自职责，每班组设一名兼职安全检查员，进行监督。特殊工...
