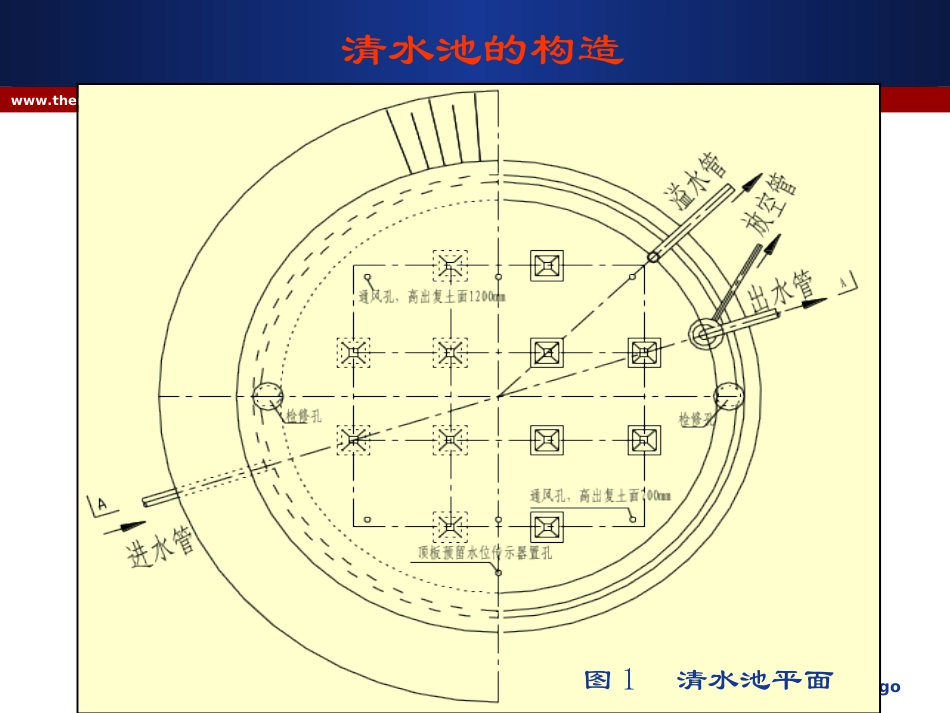

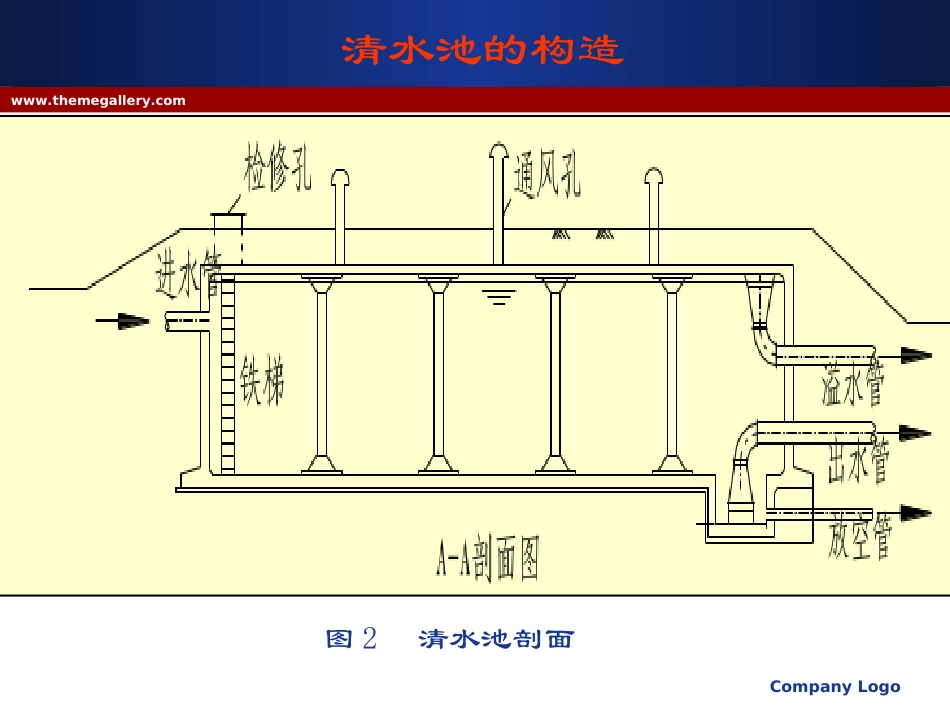

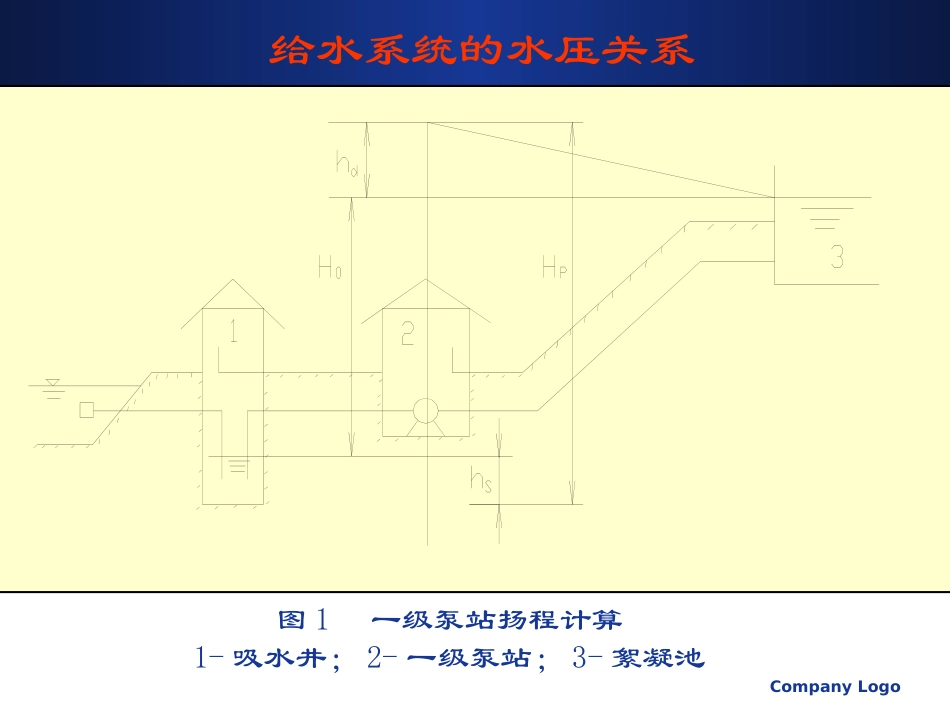

CompanyLogowww.themegallery.com清水池的构造图1清水池平面CompanyLogowww.themegallery.com清水池的构造图2清水池剖面CompanyLogowww.themegallery.com图1一级泵站扬程计算1-吸水井；2-一级泵站；3-絮凝池给水系统的水压关系CompanyLogowww.themegallery.com图2无水塔管网的水压线1-最小用水时；2-最高用水时给水系统的水压关系CompanyLogowww.themegallery.com图3网前水塔管网的水压线1-最高用水时；2-最小用水时给水系统的水压关系CompanyLogowww.themegallery.com图4对置水塔管网的水压线1-最高用水时；2-最大转输时给水系统的水压关系CompanyLogowww.themegallery.com例题1：某设对置水塔的管网，建筑均为6层楼房，在最高用水时从水塔到管网控制点的水头损失为20m，水塔处的地面标高为200m，控制点的地面标高为190m，则水塔水柜底高于地面的高度为多少米？例题2：某城市水塔所在地面标高为20.0m，水塔高度为15.5m，水柜水深3m。控制点距水塔5000m，从水塔到控制点的管线水力坡度为i=0.0015，局部水头损失按沿程水头损失的10%计。控制点地面标高为14.0m，则在控制点处最多可满足几层建筑的最小服务水头？给水系统的水压关系CompanyLogowww.themegallery.com例题3：某城市周边具有建高位水池的坡地，城市规划建筑高度为5层，管网水压最不利点的地形标高为4m，高位水池至最不利点的管路水头损失约5m，拟建高位水池的内底标高应在多少米以上？例题4：一级泵站吸水井最低水位标高是100m，给水处理厂前端处理构筑物的最高水位标高为140m，水泵吸水管、压水管和输水管线的总水头损失为10m，则一级泵站的设计扬程宜为多少米？给水系统的水压关系CompanyLogowww.themegallery.com若无水塔管网的控制点为4层建筑，控制点地面标高为160m，清水池最低水位标高为150m，在最高用水时管网水头损失为10m，设泵房内管路水头损失为2m，则此二级泵站扬程为多少米？给水系统的水压关系
