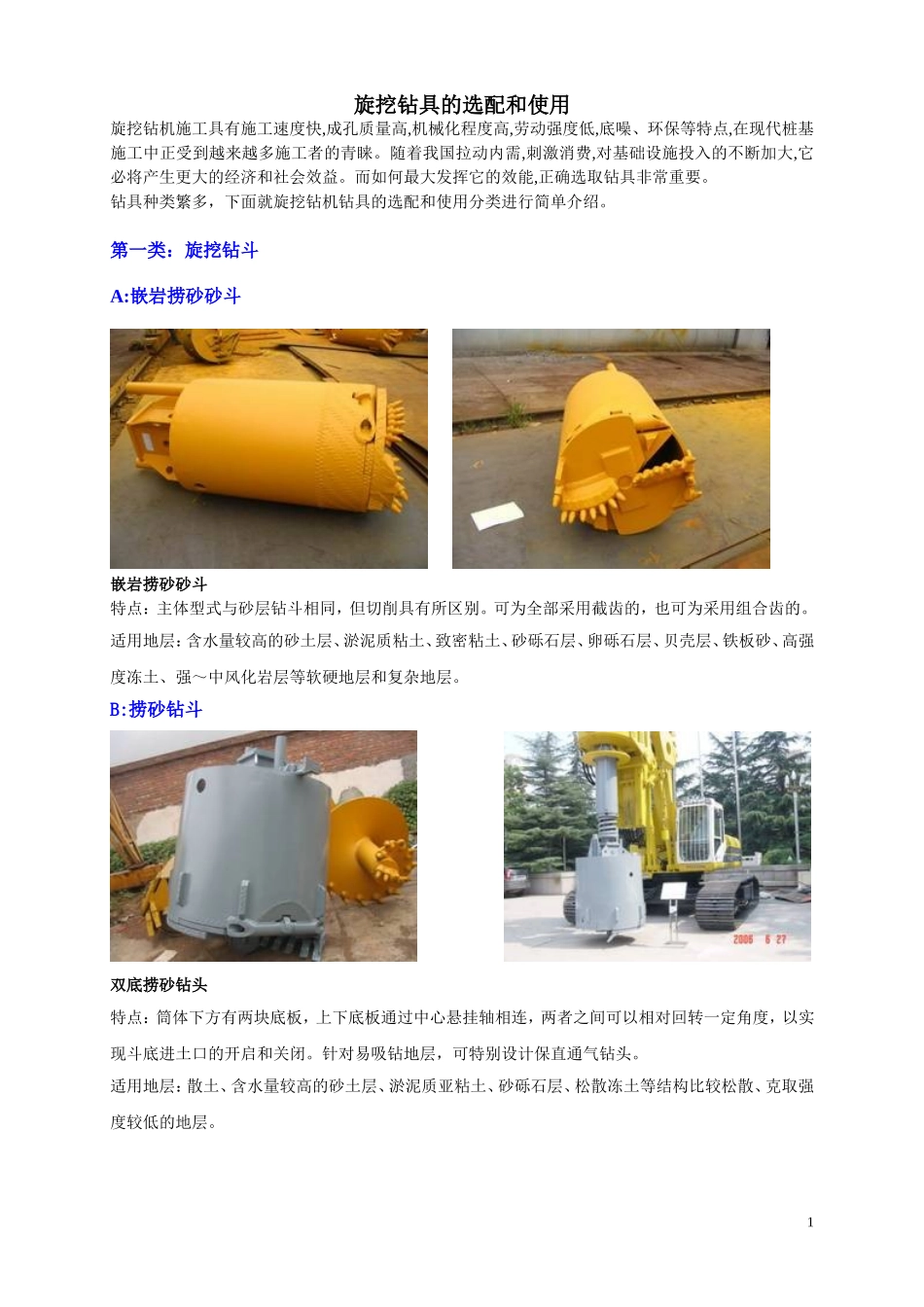

旋挖钻具的选配和使用旋挖钻机施工具有施工速度快,成孔质量高,机械化程度高,劳动强度低,底噪、环保等特点,在现代桩基施工中正受到越来越多施工者的青睐。随着我国拉动内需,刺激消费,对基础设施投入的不断加大,它必将产生更大的经济和社会效益。而如何最大发挥它的效能,正确选取钻具非常重要。钻具种类繁多，下面就旋挖钻机钻具的选配和使用分类进行简单介绍。第一类：旋挖钻斗A:嵌岩捞砂砂斗嵌岩捞砂砂斗特点：主体型式与砂层钻斗相同，但切削具有所区别。可为全部采用截齿的，也可为采用组合齿的。适用地层：含水量较高的砂土层、淤泥质粘土、致密粘土、砂砾石层、卵砾石层、贝壳层、铁板砂、高强度冻土、强～中风化岩层等软硬地层和复杂地层。B:捞砂钻斗双底捞砂钻头特点：筒体下方有两块底板，上下底板通过中心悬挂轴相连，两者之间可以相对回转一定角度，以实现斗底进土口的开启和关闭。针对易吸钻地层，可特别设计保直通气钻头。适用地层：散土、含水量较高的砂土层、淤泥质亚粘土、砂砾石层、松散冻土等结构比较松散、克取强度较低的地层。1φ2000砂斗（上部形式）φ2000宝峨齿砂斗（中下部形状）清孔双底砂斗清孔砂斗用途：用于清除孔内沉渣。C:土层钻斗旋挖土层钻斗特点：单层底板，配套使用耐磨合金钢铲式斗齿，实现快速钻掘。适用地层：淤泥、淤泥质粘土、粘土、塑性冻土、块状砂土、风化软基岩等经扰动后所取样的结构不易松散且克取强度较低的地层。第二类：旋挖短螺旋钻头A:嵌岩螺旋2单锥单螺岩石螺旋双平头单螺嵌岩钻头双锥单螺岩石螺旋双锥双螺岩石螺旋φ2500双锥双螺岩石螺旋3双平头岩石螺旋特点：螺旋叶片起头可为锥头，亦可为平头，切削具为子弹头形截齿，布齿方式及螺旋叶片的型式可根据不同的地层，有很多种型式。适用地层：坚硬土层、砂卵砾石层、强～弱风化岩层、有节理发育的坚硬冻土等克取强度较高的地层。B:土层螺旋单头单螺土层螺旋钻头双头双螺土层螺旋钻头特点：螺旋叶片起头为平头，螺旋形式可分为单头单螺、双头单螺和双头双螺，其上焊耐磨合金钢铲式斗齿。适用地层：含水层以上的粘土、砂土、塑性冻土等经扰动后所取样的结构不易松散且克取强度较低的地层。第三类：旋挖岩石筒钻4岩石筒钻爪簧式岩石筒钻开岩钻开岩钻取土效果特点：取岩筒体为环状筒体，无底板，切削具为子弹头形截齿，焊于筒体下缘。可分为岩石筒钻、开岩钻及爪簧式岩石筒钻。适用地层：比较硬的基岩地层、大的漂石层及硬质永冻土层。第四类：特种硬岩钻头带扶正器岩石筒钻带扶正器截齿砂斗5说明：针对硬岩地层特别设计的特种钻头。第五类：体开钻头旋挖体开钻头旋挖体开钻头打开状态第六类：推土盘式钻头锅底推土板钻头手动锥底推土板钻头特点：钻头筒体内部带有推土板，通过钻机压盘向钻头上方的推土机构施加压力，推土板向下运动，卸土顺畅，钻头推土机构分为手动和自动6适用地层：淤泥质粘土层等卸土困难的地层第七类：旋挖扩底钻头扩底钻头常用的以机械式为主,这种钻头使用和维护都比较简单,有上开式和下开式的,张开机构一般为四连杆的,用于土层、强风、中风化地层甚至坚硬基岩。由于旋挖钻进是非循环钻进,扩底后用清渣桶清渣即可。扩底钻头扩底钻头扩底状态第八类：SMW工法钻具SMW工法是用于地下连续墙施工，其具有螺旋翼与搅拌翼相间设置的特色,随着钻掘与搅拌反复进行,可使水泥浆与土体得到充分均匀的搅拌，采用多轴钻进的方式，钻杆为空心管，钻头前端有压注水泥浆的排出口。其应用范围及特点为：SMW连续墙不仅可作为可靠的挡水墙，还可作为挡土墙及抗土压支撑墙等广泛使用。其采用多轴钻进，施工效率高，成槽精度高，加固深度可达30-40米。成槽厚度可达400-800mm.且由于搅拌叶片与搅拌叶片间相互逆旋转的独特搅拌机构及完全搭接的施工方法，使得搅拌更均匀墙体强度及防渗能力更强。7第九类：CFG长螺旋钻具长螺旋钻具：钻具为连续长螺旋形式，钻具有中心管内灌注混凝土的功能,且其顶部设有泄气阀,。中心管的底部有混凝土出口,出口处有两片可开闭的活瓣。钻具开始钻削土体之前,应将活瓣闭合,以防止土、砂或水进入中心管内,泵输送混凝土时将活瓣打开。长螺旋钻具可分为内驱动...
