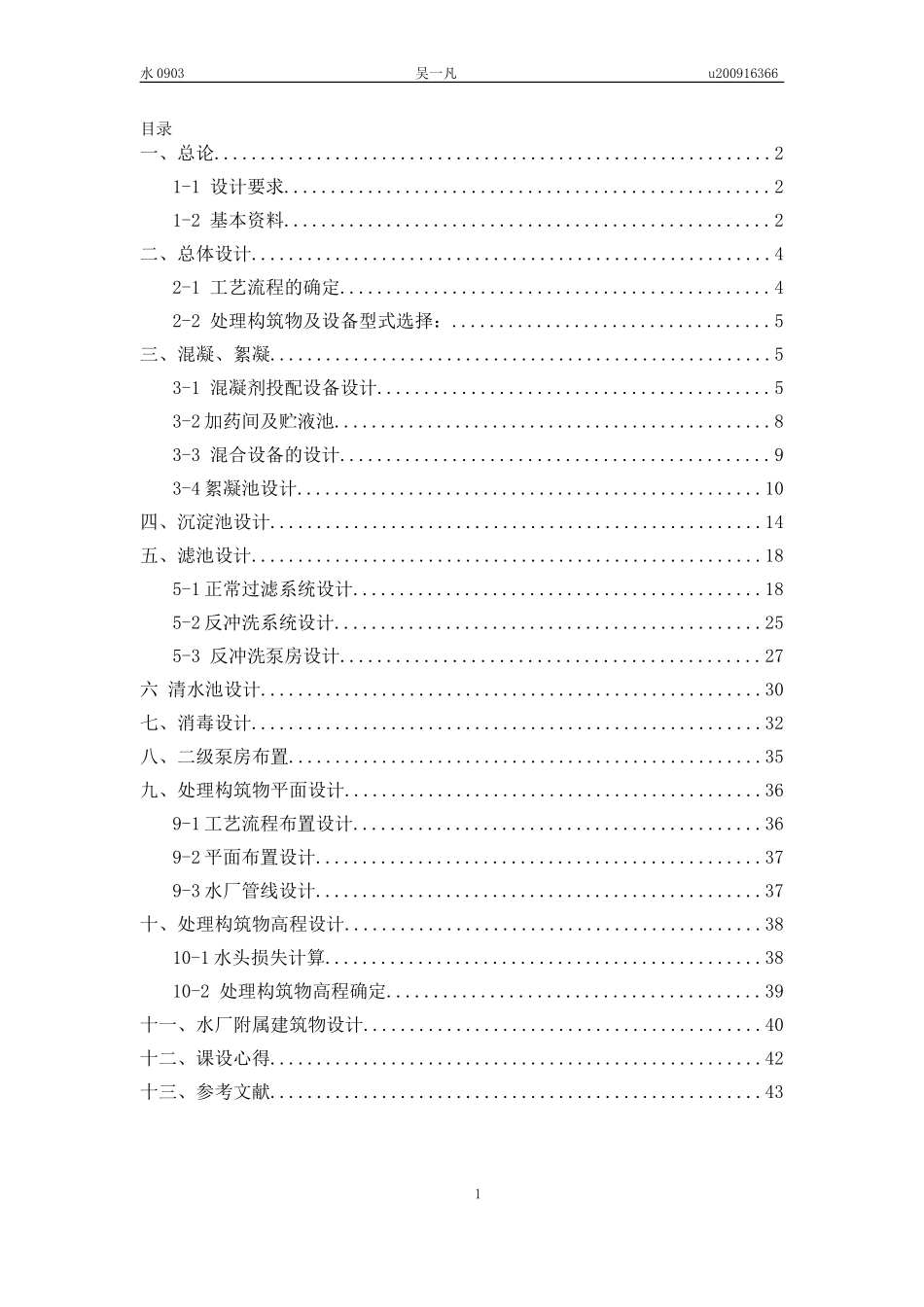

姓名：吴一凡班级：给排水0903学号：U200916366指导老师：陆谢娟给水工程课程设计—给水处理厂工艺设计水0903吴一凡u200916366目录一、总论............................................................21-1设计要求....................................................21-2基本资料....................................................2二、总体设计........................................................42-1工艺流程的确定..............................................42-2处理构筑物及设备型式选择：..................................5三、混凝、絮凝......................................................53-1混凝剂投配设备设计..........................................53-2加药间及贮液池...............................................83-3混合设备的设计..............................................93-4絮凝池设计..................................................10四、沉淀池设计.....................................................14五、滤池设计.......................................................185-1正常过滤系统设计............................................185-2反冲洗系统设计..............................................255-3反冲洗泵房设计.............................................27六清水池设计......................................................30七、消毒设计.......................................................32八、二级泵房布置...................................................35九、处理构筑物平面设计.............................................369-1工艺流程布置设计............................................369-2平面布置设计................................................379-3水厂管线设计................................................37十、处理构筑物高程设计.............................................3810-1水头损失计算...............................................3810-2处理构筑物高程确定........................................39十一、水厂附属建筑物设计...........................................40十二、课设心得.....................................................42十三、参考文献.....................................................431水0903吴一凡u200916366一、总论1-1设计要求净水厂课程设计的目的在于加深理解所学专业理论，培养运用所学知识综合分析和解决实际工程设计问题的初步能力，在设计、运算、绘图、查阅资料和设计手册以及使用设计规范等基本技能上得到初步训练和提高。课程设计的内容是根据所给资料，设计一座城市净水厂，要求对主要处理构筑物的工艺尺寸进行计算，确定水厂平面布置和高程布置，最后绘出水厂平面布置图、高程布置图和某个单项处理构筑物(絮凝沉淀池、澄清池或滤池)的工艺设计图(应达到初步设计的深度)，并简要写出一份设计计算说明书。1-2基本资料（1）水厂规模：该水厂总设计规模为9.7万m3/d，分两期建设，近期工程供水能力9.7万m3/d,，远期工程供水能力为19.4万m3/d。近期工程设计征地时考虑远期工程用地，预留出远期工程用地。（2）水源为河流地面水，原水水质分析资料如下：表1原水水质表序号项目单位数量备注1PH值/～7.62色度度～203浊度NTU65～20004肉眼可见物/较浑5总硬度mg/L,CaCO31176氯化物mg/L5.07氟化物mg/L<1.02水0903吴一凡u200916366硝酸盐mg/L<1.09总溶固物mg/L14710铁mg/L0.2311锰mg/L<0.112铜mg/L<0.513砷mg/L<0.0514锌mg/L<0.515铅mg/L<0.0518菌落总数个/mL1.3×104（3）厂区地形：（比例1:500,按平坦地形和平整后的设计地面高程26.00m设计），水源取水口位于水厂东北方向150m，水厂位于城市北面1km。（4）工程地质资料1）地质钻探资料表2地质资料表表土砂质粘土细砂中砂粗砂粗砂砾石粘土砂岩石层1m1.5m1m2m0.8m1m2m土壤承载力:20t/m2.2)地震计算强度为186.2...
