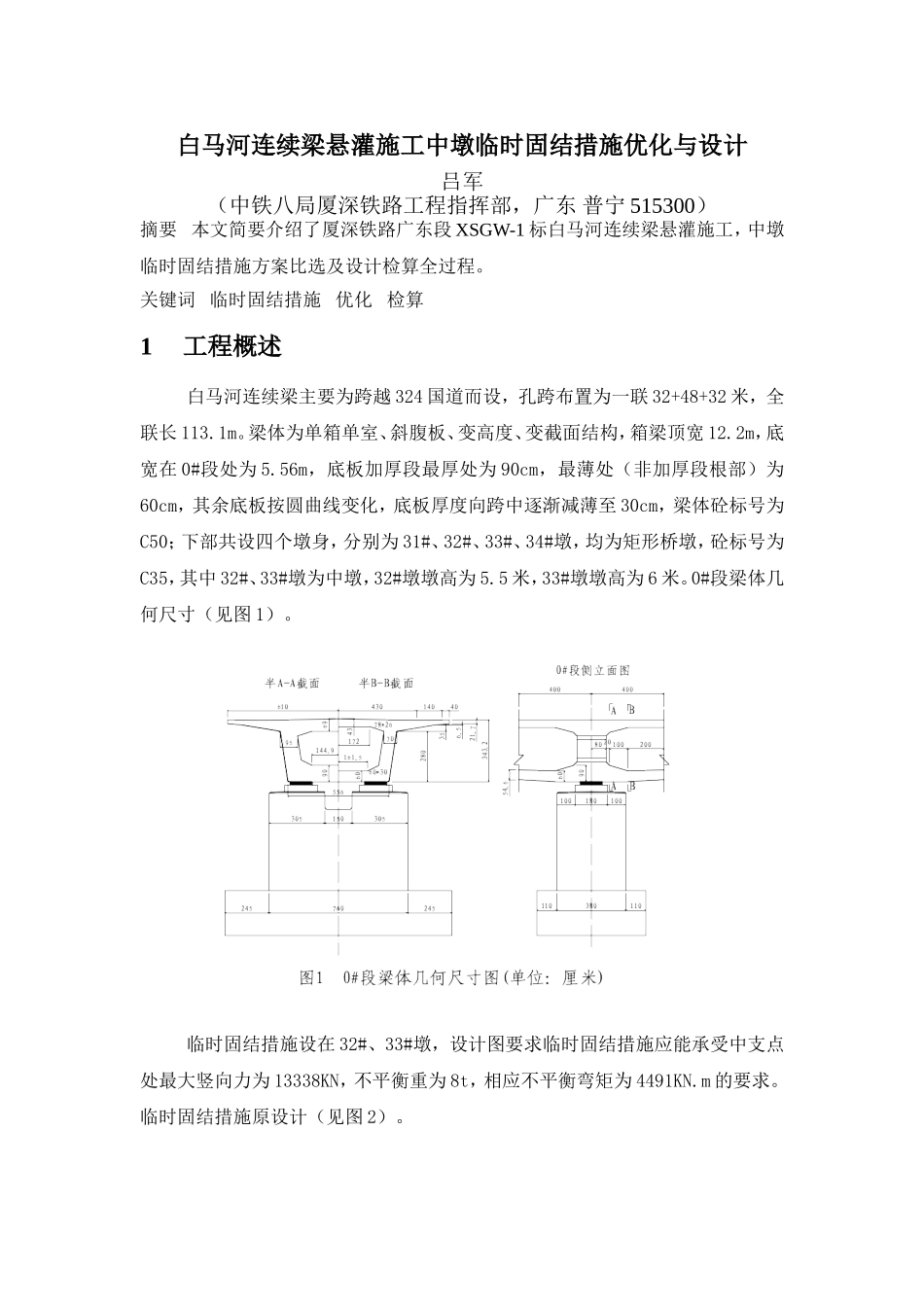

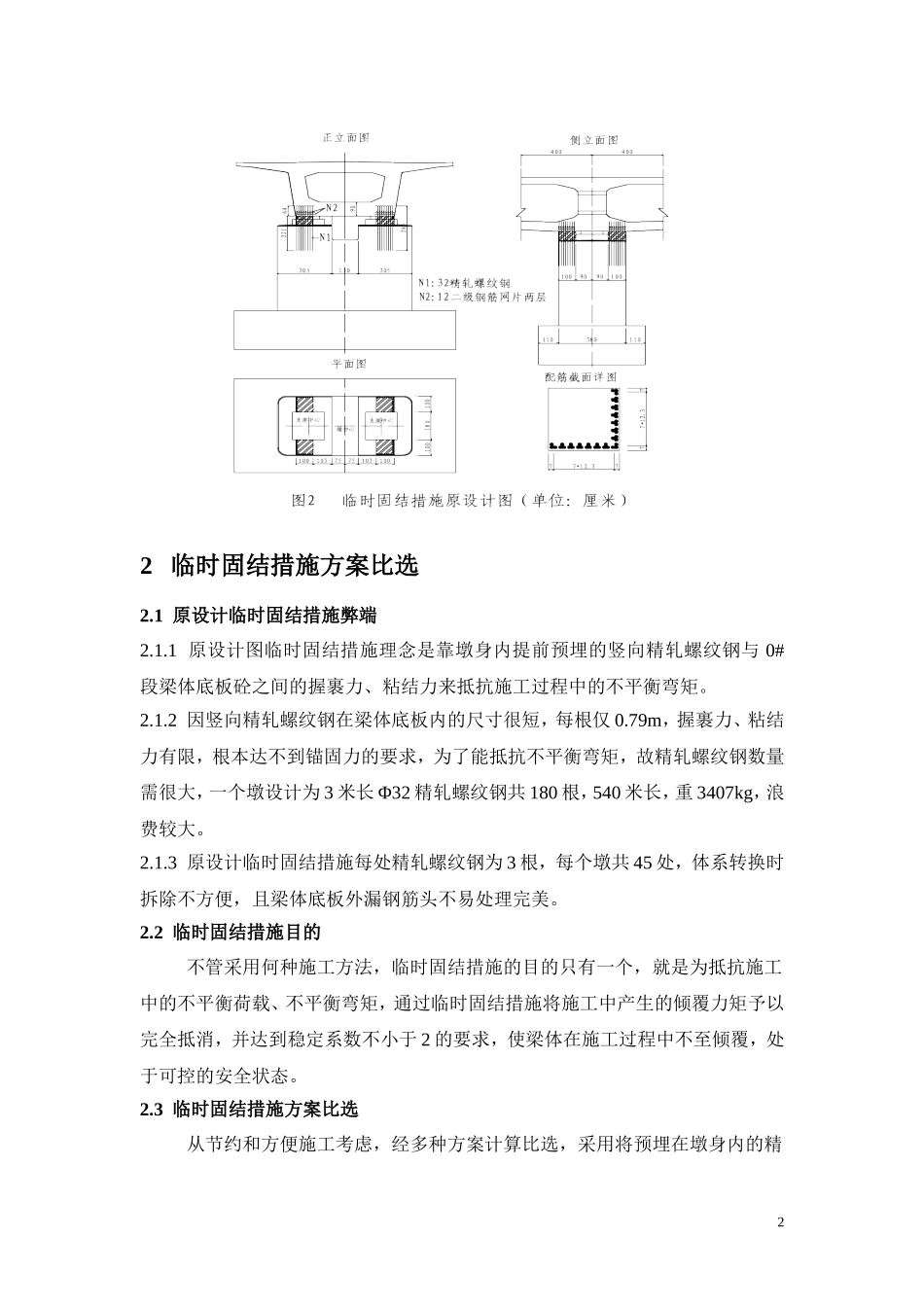

白马河连续梁悬灌施工中墩临时固结措施优化与设计吕军（中铁八局厦深铁路工程指挥部，广东普宁515300）摘要本文简要介绍了厦深铁路广东段XSGW-1标白马河连续梁悬灌施工，中墩临时固结措施方案比选及设计检算全过程。关键词临时固结措施优化检算1工程概述白马河连续梁主要为跨越324国道而设，孔跨布置为一联32+48+32米，全联长113.1m。梁体为单箱单室、斜腹板、变高度、变截面结构，箱梁顶宽12.2m，底宽在0#段处为5.56m，底板加厚段最厚处为90cm，最薄处（非加厚段根部）为60cm，其余底板按圆曲线变化，底板厚度向跨中逐渐减薄至30cm，梁体砼标号为C50；下部共设四个墩身，分别为31#、32#、33#、34#墩，均为矩形桥墩，砼标号为C35，其中32#、33#墩为中墩，32#墩墩高为5.5米，33#墩墩高为6米。0#段梁体几何尺寸（见图1）。临时固结措施设在32#、33#墩，设计图要求临时固结措施应能承受中支点处最大竖向力为13338KN，不平衡重为8t，相应不平衡弯矩为4491KN.m的要求。临时固结措施原设计（见图2）。2临时固结措施方案比选2.1原设计临时固结措施弊端2.1.1原设计图临时固结措施理念是靠墩身内提前预埋的竖向精轧螺纹钢与0#段梁体底板砼之间的握裹力、粘结力来抵抗施工过程中的不平衡弯矩。2.1.2因竖向精轧螺纹钢在梁体底板内的尺寸很短，每根仅0.79m，握裹力、粘结力有限，根本达不到锚固力的要求，为了能抵抗不平衡弯矩，故精轧螺纹钢数量需很大，一个墩设计为3米长Φ32精轧螺纹钢共180根，540米长，重3407kg，浪费较大。2.1.3原设计临时固结措施每处精轧螺纹钢为3根，每个墩共45处，体系转换时拆除不方便，且梁体底板外漏钢筋头不易处理完美。2.2临时固结措施目的不管采用何种施工方法，临时固结措施的目的只有一个，就是为抵抗施工中的不平衡荷载、不平衡弯矩，通过临时固结措施将施工中产生的倾覆力矩予以完全抵消，并达到稳定系数不小于2的要求，使梁体在施工过程中不至倾覆，处于可控的安全状态。2.3临时固结措施方案比选从节约和方便施工考虑，经多种方案计算比选，采用将预埋在墩身内的精2轧螺纹钢加长伸出梁体底板，每个墩只需8根5m和8根6m的Φ32精轧螺纹钢，共88m长，重555kg，利用千斤顶对精轧螺纹钢进行张拉到容许控制应力，使梁体底板与墩身之间存在一个预拉力，来抵抗施工中的不平衡弯矩，使梁体处于稳定状态。3优化后临时固结措施检算3.1设计图3.1.1梁体节段参数及立面（见图3）3.1.2优化后临时固结措施设计（见图4）33.2竖向承载力检算临时支墩采用C30砼浇筑，其抗压强度设计值为：fc=15Mpa承压面积为：A=0.6*1.7*2=2.04m2容许承受的最大竖向支反力为：F=fc*A=15*1000*2.04=30600KN＞13338KN，满足要求。3.3最大不平衡弯矩检算每个墩单侧采取8根Ф32精轧螺纹钢，抗拉强度标准值fpk=785Mpa，两端均带锚具，每根张拉吨位为54t。拟采取以下三种方案进行检算：3.3.1当悬臂段浇筑至中跨跨中6#段，跨中一侧出现不平衡重20t（出于安全考虑按20t计算）时，检算如下：M倾覆=2941/2×（4/2－1.5）+926×（3/2+4－1.5）+874×（3/2+7－1.5）+845×（3/2+10－1.5）+747×（3/2+13－1.5）+814×（4/2+16－1.5）+822×（4/2+20－1.5）+200×（4/2+20－1.5）=63100.3KN.mM稳定=2941/2×（4/2+1.5）+926×（3/2+4+1.5）+874×（3/2+7+1.5）+845×（3/2+10+1.5）+747×（3/2+13+1.5）+793×（4/2+16+1.5）+809×（4/2+20+1.5）+（540×8）×3=90740.8KN.mM稳定－M倾覆=27640.5KN.m＞2*4491KN.m=8982KN.m，满足要求。3.3.2当悬臂段浇筑至中跨跨中1#段，跨中一侧出现不平衡重20t（出于安全考虑按20t计算）时，检算如下：4M倾覆=2941/2×（4/2－1.5）+926×（3/2+4－1.5）+200×（3/2+4－1.5）=5239.3KN.mM稳定=2941/2×（4/2+1.5）+926×（3/2+4+1.5）+（540×8）×3=24588.8KN.mM稳定－M倾覆=19349.5KN.m＞2*4491KN.m=8982KN.m，满足要求。3.3.3所有不平衡弯矩均由精轧螺纹钢承受，M倾覆=2*4491KN.mM稳定=540*8*3=12960KN.m＞M倾覆=2*4491KN.m=8982KN.m，满足要求。3.4精轧螺纹钢下锚长度检算根据《建筑施工计算手册》p533，φ32mm精扎螺纹钢在混凝土中达到自锚所需锚固长度为：式中，α—...
