第一节 护炉设备VIP免费

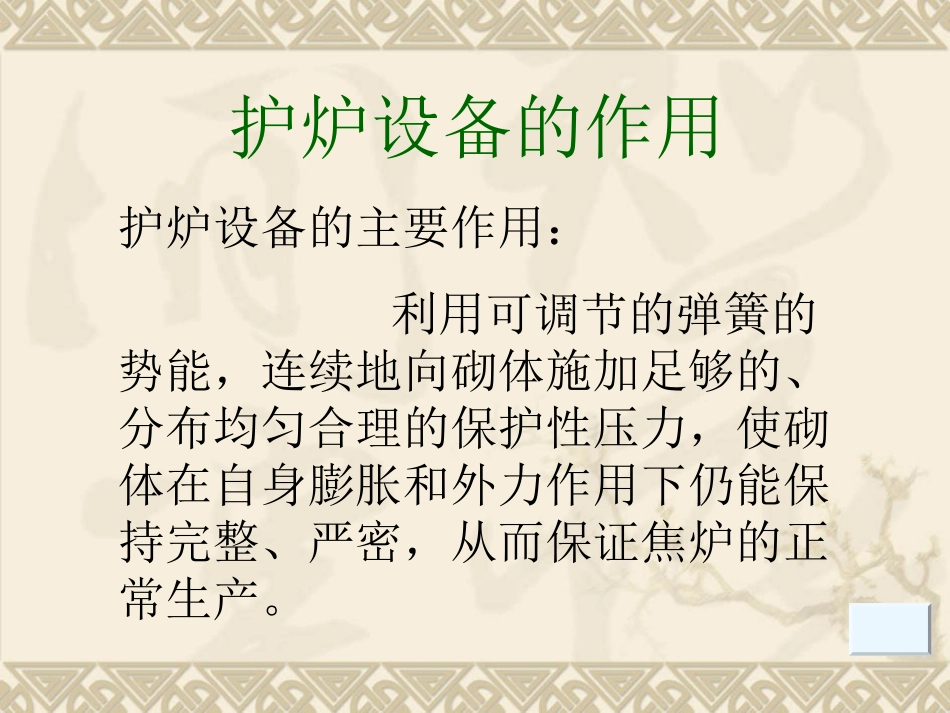

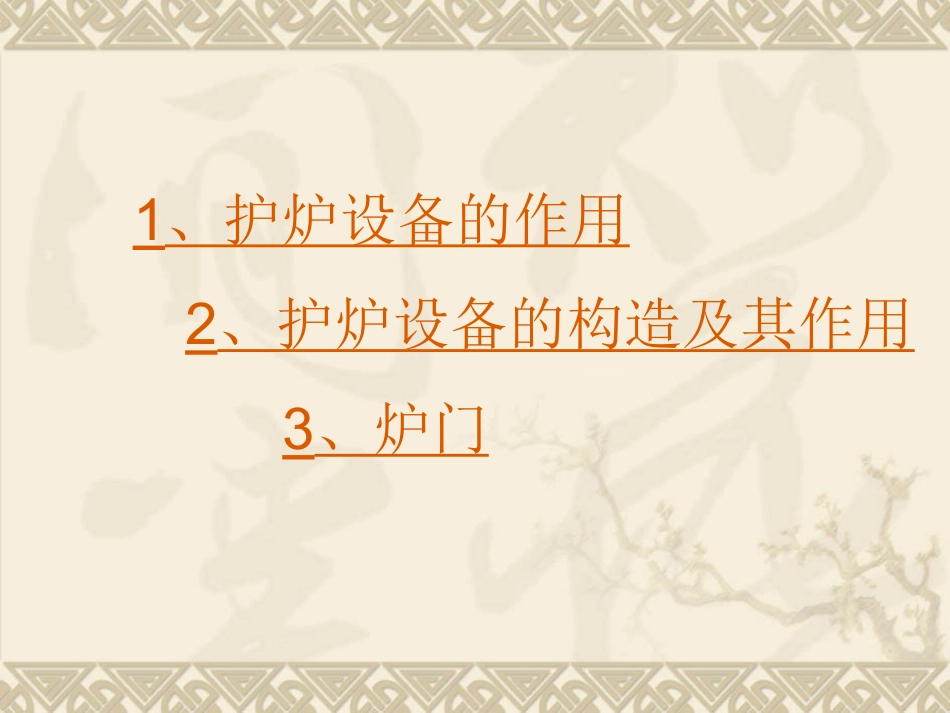

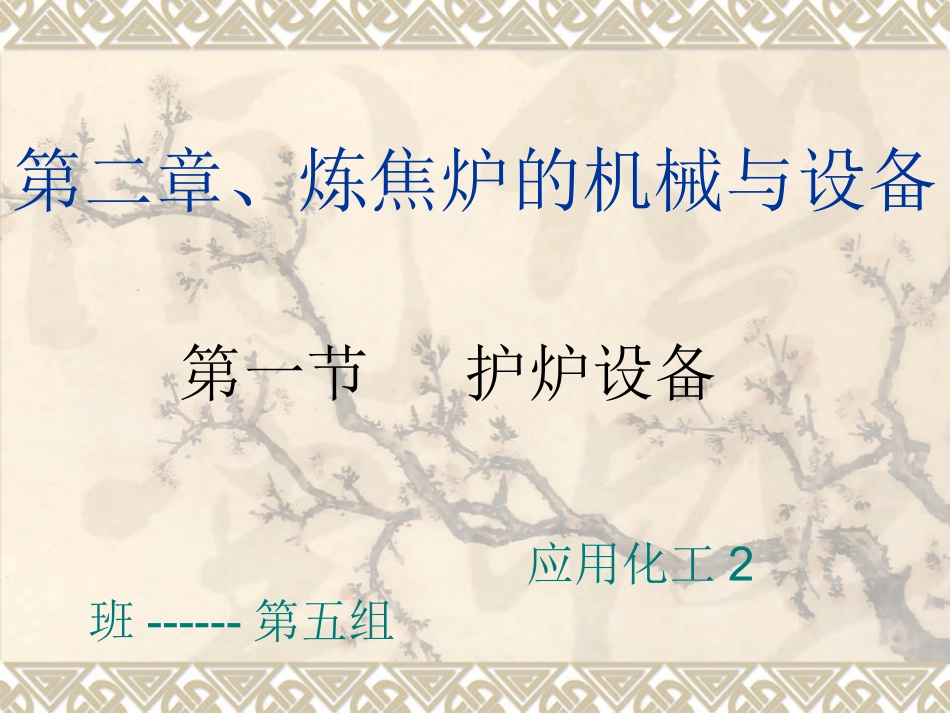

第二章、炼焦炉的机械与设备第一节护炉设备应用化工2班------第五组1、护炉设备的作用2、护炉设备的构造及其作用3、炉门护炉设备的作用护炉设备的主要作用：利用可调节的弹簧的势能，连续地向砌体施加足够的、分布均匀合理的保护性压力，使砌体在自身膨胀和外力作用下仍能保持完整、严密，从而保证焦炉的正常生产。护炉设备的构造包括：保护板、炉门框、护炉柱、大小弹簧、纵横拉条A、保护板保护板镶护在燃烧室炉头外面，分为大、中、小三种形式。大保护板是工字形的铸铁板，相邻两个保护板在炭化室中心处相连。中保护板是长方形的铸铁板。小保护板是一块钢板，中间焊接有力筋。优缺点优点缺点大保护板刚度大，使焦炉冒烟少，使用寿命长，炉头剥蚀较轻，质量大，制造复杂，更换麻烦。中保护板与小保护板相比，刚度大，使用寿命长更换较复杂小保护板炉头温度变化时，保护板将炉头拉裂的情况减少炉头剥蚀严重，易出现冒烟冒火。分类B：炉门框炉门框为周边带筋的长方形铸铁框，与保护板相配。A＝BC﹣A---保护板或炉门框的倾斜度B---机、焦侧上横铁处膨胀值，㎜C---机、焦侧下横铁处膨胀值，㎜保护板或炉门框的倾斜度:C：炉柱、拉条和弹簧炉柱的作用通过保护板或炉门框承受炉体的膨胀压力，护炉铁件靠炉柱本身应力和弹簧的外加力给炉体以保护性压力，足以使砌体的裂纹或砖缝始终处于压缩状态，控制炉体伸长，使炉体完整严密。还起架设机、焦侧操作台，支撑集气管和吸气管，作为栏焦车装煤车滑线安装基础和支撑装煤除尘管道等作用。拉条:分为横拉条和纵拉条横拉条由直径50㎜圆钢制成；拉条主要承受两侧炉柱的拉应力，一般大型焦炉横拉条的材质为低碳钢。拉条变细到一定程度就应更换，否则会使铁件失去对炉体的保护作用。纵拉条是扁钢制成的，一座焦炉有5~6根，纵拉条对保持端部燃烧室的完好十分必要。弹簧焦炉用的弹簧分大、小两种。弹簧能反映出炉柱对炉体施加的压力，使炉柱靠近保护板，又能控制炉柱所受的作用力，以免炉柱负荷过大。弹簧在最大工作负荷的范围内，负荷与压缩量成正比，烘炉和生产过程中，弹簧的负荷必须经常检查和调节。发现弹簧有压靠或断裂时，及时更换，但必须采取有效措施，防止炉柱外移。炉门炭化室的机、焦两侧，是用炉门封闭的，炉门的严密性防止冒烟冒火和炉框、炉柱变形、失效有密切关系，因此炉门也是很重要的护炉设备。对现在焦炉采用的炉门，其基本要求：结构简单、密封严实、操作轻便、维护方便且清扫容易。炉门分为刀边炉门、敲打刀边炉门、气封炉门、空冷式弹簧门栓炉门⑴刀边炉门现在的刀边炉门一般采用对铁自封式。它是考靠固定在炉门整个周边上的刀边，紧压在炉门框的加工平面上，进行铁对铁的密封。⑵敲打刀边炉门刀片是用扁钢制成，靠螺栓固定。调节时将螺帽放松，敲打固定卡子，使刀边紧靠炉门框。为了防止刀边在外力撞击下后退，有各种结构的卡子。制作、更换和调节方便，价格低廉，对轻度变形的炉门框也能适应，因此国内外广发应用⑶气封炉门记过回收车间净化的回炉煤气用管道输送入炉门处的气室中，然后慢慢的从炉门槽铁和炉门密封面之间的空隙流走，这样炉门刀边与炉框密封之间形成一个自下而上流动的气封带。带内净雅略高于附近的荒煤气，阻止含焦油的荒煤气接近刀边，大大减少清扫工作量，并提高密封效果。⑷空冷式弹簧门栓炉门主要有三大部件：砖槽、腹板及炉门本体组成。
